Voorluidsprekers 1
Rechts / Links
FRONT 1 SPEAKERS
+
CAUTION :
SPEAKER
IMPEDANCE
FRONT 1 AND 2
/ ZONE 2:
8 16
–
FRONT 1 OR 2
4 16
RIGHT

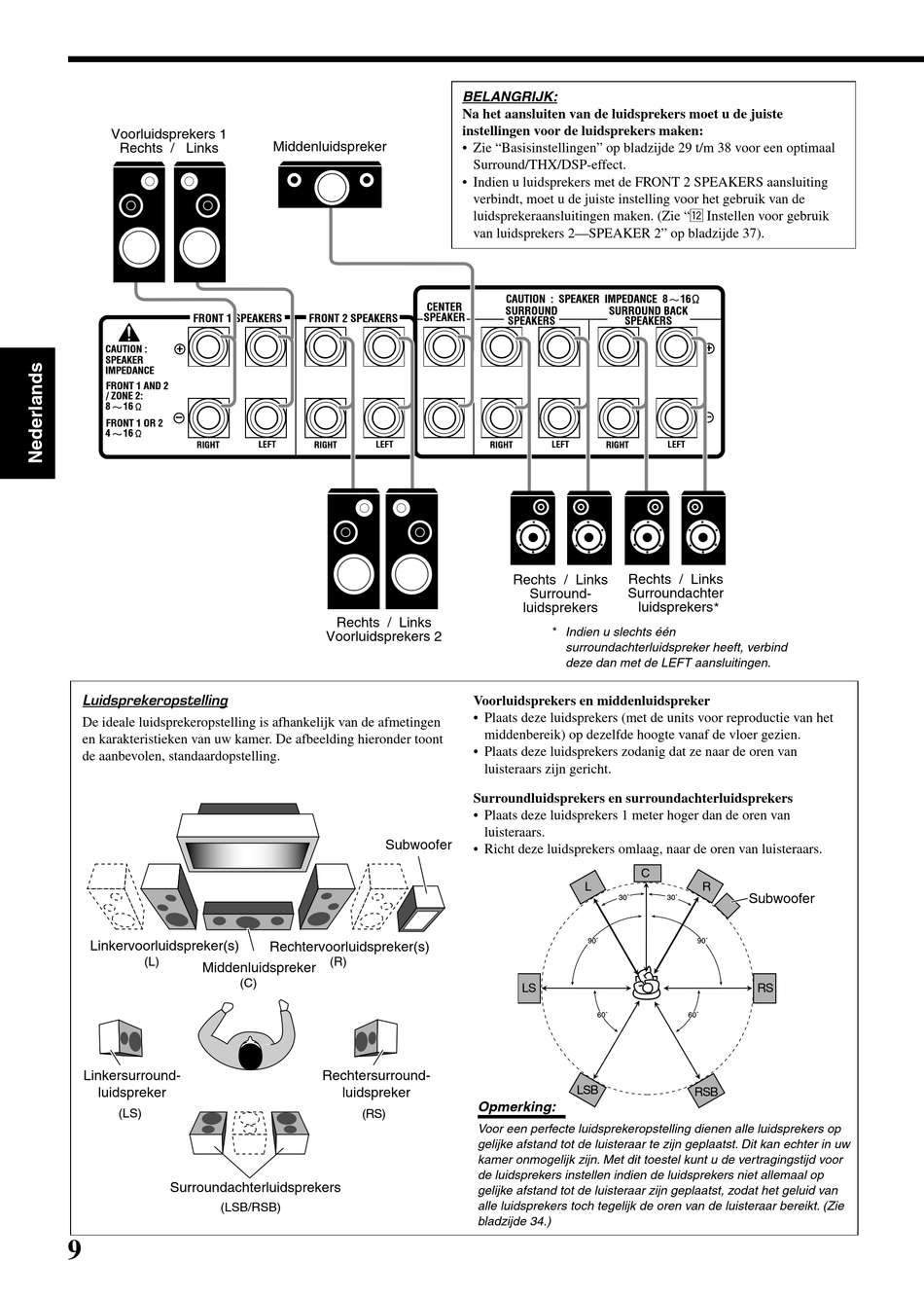

Luidsprekeropstelling

De ideale luidsprekeropstelling is afhankelijk van de afmetingen
en karakteristieken van uw kamer. De afbeelding hieronder toont
de aanbevolen, standaardopstelling.
Linkervoorluidspreker(s)
(L)
Middenluidspreker
(C)
Linkersurround-
luidspreker
(LS)
Surroundachterluidsprekers
(LSB/RSB)
9
Middenluidspreker
CENTER
SPEAKER
FRONT 2 SPEAKERS
LEFT RIGHT LEFT
Rechts / Links
Voorluidsprekers 2
Subwoofer
Rechtervoorluidspreker(s)
(R)
Rechtersurround-
luidspreker
(RS)
BELANGRIJK:
Na het aansluiten van de luidsprekers moet u de juiste
instellingen voor de luidsprekers maken:
• Zie "Basisinstellingen" op bladzijde 29 t/m 38 voor een optimaal
Surround/THX/DSP-effect.
• Indien u luidsprekers met de FRONT 2 SPEAKERS aansluiting
verbindt, moet u de juiste instelling voor het gebruik van de
luidsprekeraansluitingen maken. (Zie "w Instellen voor gebruik
van luidsprekers 2—SPEAKER 2" op bladzijde 37).
CAUTION : SPEAKER IMPEDANCE
SURROUND SURROUND BACK
SPEAKERS SPEAKERS
RIGHT LEFT RIGHT
Rechts / Links
Rechts / Links
Surround- Surroundachter
luidsprekers
* Indien u slechts één
surroundachterluidspreker heeft, verbind
deze dan met de LEFT aansluitingen.
Voorluidsprekers en middenluidspreker
• Plaats deze luidsprekers (met de units voor reproductie van het
middenbereik) op dezelfde hoogte vanaf de vloer gezien.
• Plaats deze luidsprekers zodanig dat ze naar de oren van
luisteraars zijn gericht.
Surroundluidsprekers en surroundachterluidsprekers
• Plaats deze luidsprekers 1 meter hoger dan de oren van
luisteraars.
• Richt deze luidsprekers omlaag, naar de oren van luisteraars.
L
30˚
90˚
LS
60˚
LSB
Opmerking:
Voor een perfecte luidsprekeropstelling dienen alle luidsprekers op
gelijke afstand tot de luisteraar te zijn geplaatst. Dit kan echter in uw
kamer onmogelijk zijn. Met dit toestel kunt u de vertragingstijd voor
de luidsprekers instellen indien de luidsprekers niet allemaal op
gelijke afstand tot de luisteraar zijn geplaatst, zodat het geluid van
alle luidsprekers toch tegelijk de oren van de luisteraar bereikt. (Zie
bladzijde 34.)
8 16
+
–
LEFT
luidsprekers
*
C
R
Subwoofer
30˚
90˚
RS
60˚
RSB
