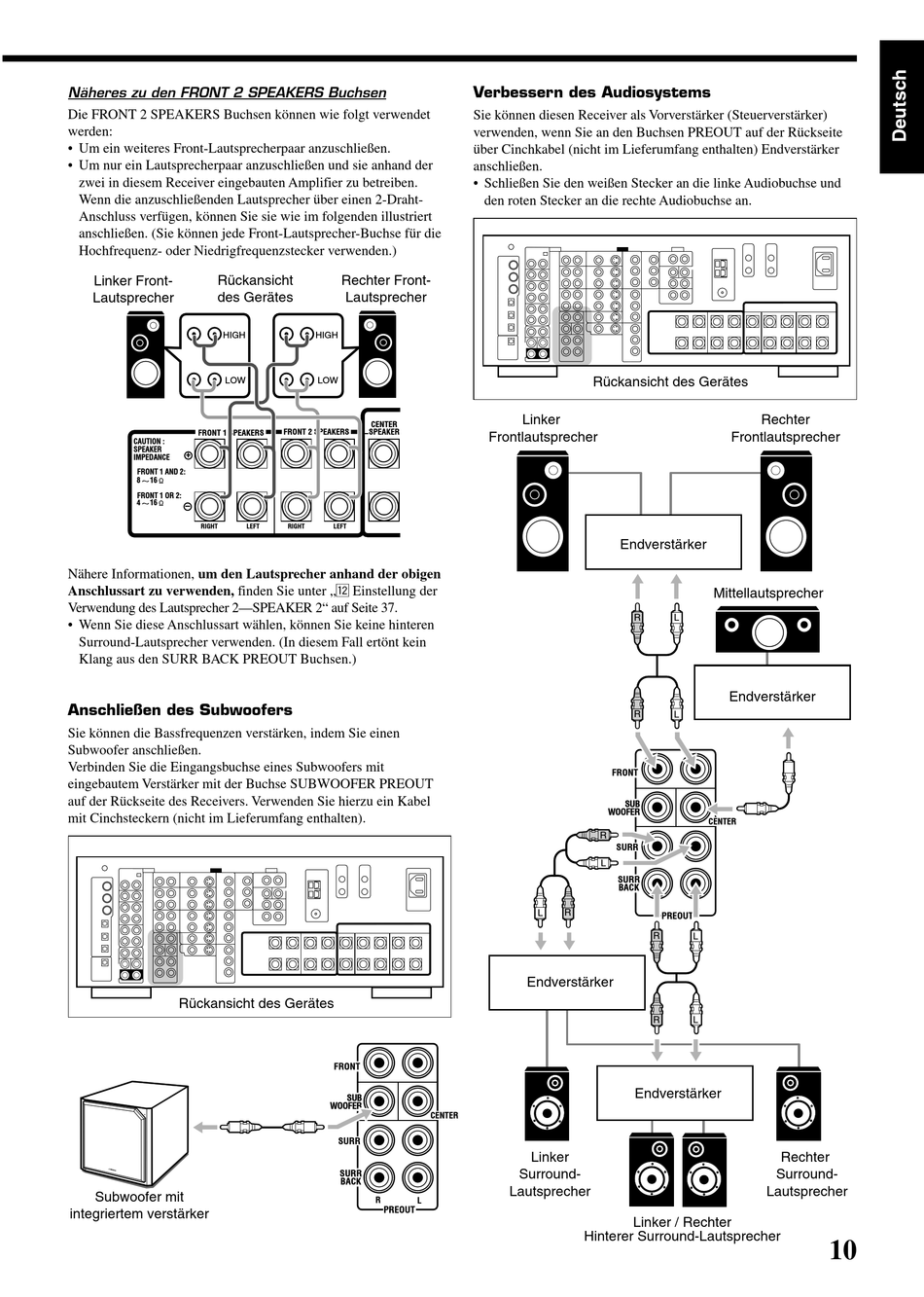

Näheres zu den FRONT 2 SPEAKERS Buchsen
Die FRONT 2 SPEAKERS Buchsen können wie folgt verwendet
werden:
• Um ein weiteres Front-Lautsprecherpaar anzuschließen.
• Um nur ein Lautsprecherpaar anzuschließen und sie anhand der
zwei in diesem Receiver eingebauten Amplifier zu betreiben.
Wenn die anzuschließenden Lautsprecher über einen 2-Draht-
Anschluss verfügen, können Sie sie wie im folgenden illustriert
anschließen. (Sie können jede Front-Lautsprecher-Buchse für die
Hochfrequenz- oder Niedrigfrequenzstecker verwenden.)
Rückansicht
Linker Front-
Lautsprecher des Gerätes
HIGH
LOW
FRONT 1 SPEAKERS
CAUTION :
SPEAKER
+
IMPEDANCE
FRONT 1 AND 2:
8 16
FRONT 1 OR 2:
4 16
–
RIGHT
Nähere Informationen, um den Lautsprecher anhand der obigen
Anschlussart zu verwenden, finden Sie unter „w Einstellung der
Verwendung des Lautsprecher 2—SPEAKER 2" auf Seite 37.
• Wenn Sie diese Anschlussart wählen, können Sie keine hinteren
Surround-Lautsprecher verwenden. (In diesem Fall ertönt kein
Klang aus den SURR BACK PREOUT Buchsen.)
Anschließen des Subwoofers
Sie können die Bassfrequenzen verstärken, indem Sie einen
Subwoofer anschließen.
Verbinden Sie die Eingangsbuchse eines Subwoofers mit
eingebautem Verstärker mit der Buchse SUBWOOFER PREOUT
auf der Rückseite des Receivers. Verwenden Sie hierzu ein Kabel
mit Cinchsteckern (nicht im Lieferumfang enthalten).
Rückansicht des Gerätes
Subwoofer mit
integriertem verstärker
Rechter Front-
Lautsprecher
HIGH
LOW
CENTER
FRONT 2 SPEAKERS SPEAKER
LEFT RIGHT LEFT
FRONT
SUB
WOOFER
SURR
SURR
BACK
R
L
PREOUT
Verbessern des Audiosystems
Sie können diesen Receiver als Vorverstärker (Steuerverstärker)
verwenden, wenn Sie an den Buchsen PREOUT auf der Rückseite
über Cinchkabel (nicht im Lieferumfang enthalten) Endverstärker
anschließen.
• Schließen Sie den weißen Stecker an die linke Audiobuchse und
den roten Stecker an die rechte Audiobuchse an.
Rückansicht des Gerätes
Linker
Frontlautsprecher
R
L
L R
Endverstärker
CENTER
Linker
Surround-
Lautsprecher
Hinterer Surround-Lautsprecher
Rechter
Frontlautsprecher
Endverstärker
Mittellautsprecher
R
L
Endverstärker
R L
FRONT
SUB
WOOFER
CENTER
SURR
SURR
BACK
R L
R
L
PREOUT
R L
R L
Endverstärker
Rechter
Surround-
Lautsprecher
Linker / Rechter
