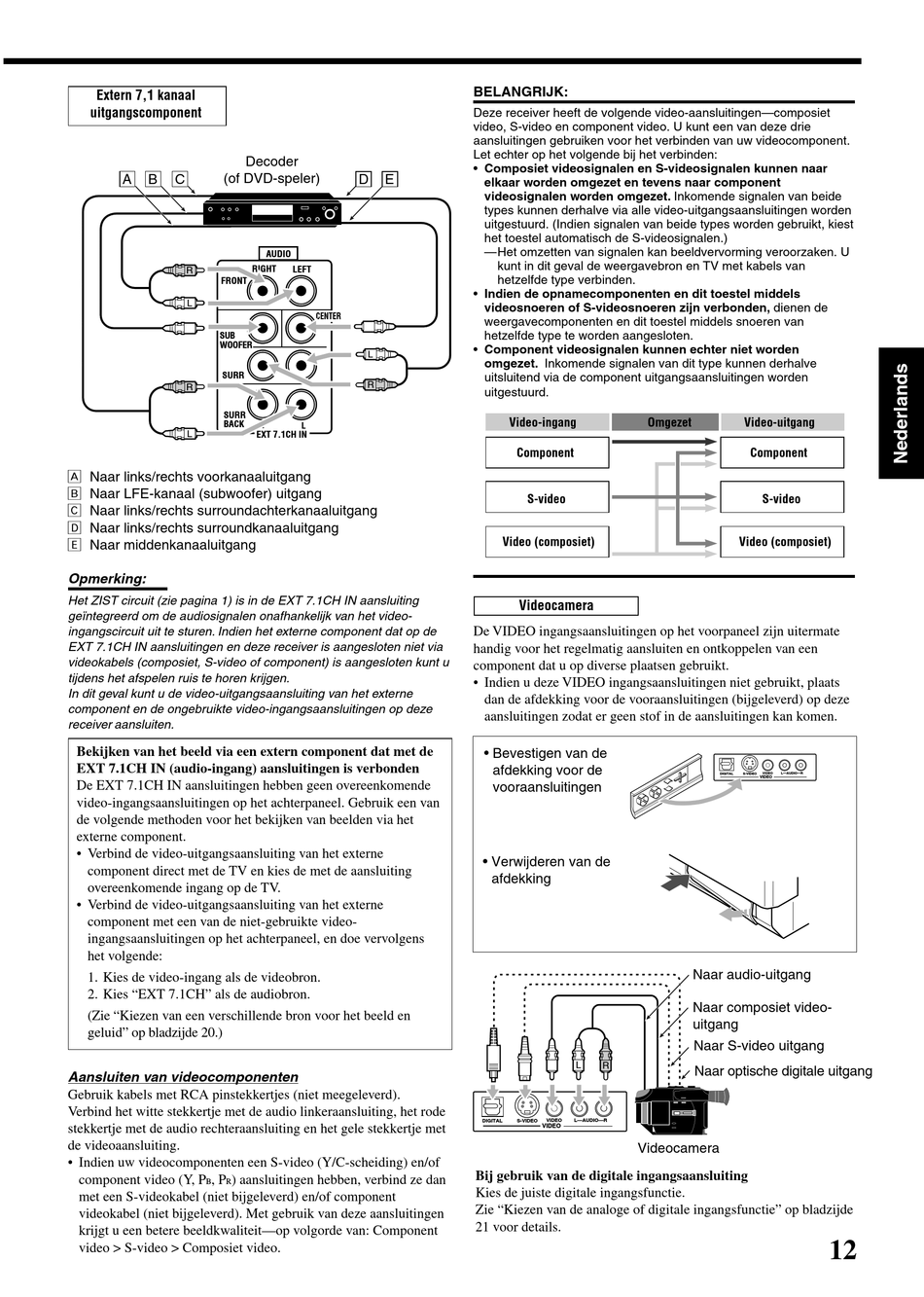

Extern 7,1 kanaal
uitgangscomponent
A B C (of DVD-speler)
R
FRONT
L
SUB
WOOFER
SURR
R
SURR
BACK
L
Å Naar links/rechts voorkanaaluitgang
ı Naar LFE-kanaal (subwoofer) uitgang
Ç Naar links/rechts surroundachterkanaaluitgang
Î Naar links/rechts surroundkanaaluitgang
‰ Naar middenkanaaluitgang
Opmerking:
Het ZIST circuit (zie pagina 1) is in de EXT 7.1CH IN aansluiting
geïntegreerd om de audiosignalen onafhankelijk van het video-
ingangscircuit uit te sturen. Indien het externe component dat op de
EXT 7.1CH IN aansluitingen en deze receiver is aangesloten niet via
videokabels (composiet, S-video of component) is aangesloten kunt u
tijdens het afspelen ruis te horen krijgen.
In dit geval kunt u de video-uitgangsaansluiting van het externe
component en de ongebruikte video-ingangsaansluitingen op deze
receiver aansluiten.
Bekijken van het beeld via een extern component dat met de
EXT 7.1CH IN (audio-ingang) aansluitingen is verbonden
De EXT 7.1CH IN aansluitingen hebben geen overeenkomende
video-ingangsaansluitingen op het achterpaneel. Gebruik een van
de volgende methoden voor het bekijken van beelden via het
externe component.
• Verbind de video-uitgangsaansluiting van het externe
component direct met de TV en kies de met de aansluiting
overeenkomende ingang op de TV.
• Verbind de video-uitgangsaansluiting van het externe
component met een van de niet-gebruikte video-
ingangsaansluitingen op het achterpaneel, en doe vervolgens
het volgende:
1. Kies de video-ingang als de videobron.
2. Kies "EXT 7.1CH" als de audiobron.
(Zie "Kiezen van een verschillende bron voor het beeld en
geluid" op bladzijde 20.)
Aansluiten van videocomponenten
Gebruik kabels met RCA pinstekkertjes (niet meegeleverd).
Verbind het witte stekkertje met de audio linkeraansluiting, het rode
stekkertje met de audio rechteraansluiting en het gele stekkertje met
de videoaansluiting.
• Indien uw videocomponenten een S-video (Y/C-scheiding) en/of
component video (Y, P , P ) aansluitingen hebben, verbind ze dan
B R
met een S-videokabel (niet bijgeleverd) en/of component
videokabel (niet bijgeleverd). Met gebruik van deze aansluitingen
krijgt u een betere beeldkwaliteit—op volgorde van: Component
video > S-video > Composiet video.
Decoder
D E
AUDIO
RIGHT
LEFT
CENTER
L
R
R
L
EXT 7.1CH IN
BELANGRIJK:
Deze receiver heeft de volgende video-aansluitingen—composiet
video, S-video en component video. U kunt een van deze drie
aansluitingen gebruiken voor het verbinden van uw videocomponent.
Let echter op het volgende bij het verbinden:
• Composiet videosignalen en S-videosignalen kunnen naar
elkaar worden omgezet en tevens naar component
videosignalen worden omgezet. Inkomende signalen van beide
types kunnen derhalve via alle video-uitgangsaansluitingen worden
uitgestuurd. (Indien signalen van beide types worden gebruikt, kiest
het toestel automatisch de S-videosignalen.)
—Het omzetten van signalen kan beeldvervorming veroorzaken. U
kunt in dit geval de weergavebron en TV met kabels van
hetzelfde type verbinden.
• Indien de opnamecomponenten en dit toestel middels
videosnoeren of S-videosnoeren zijn verbonden, dienen de
weergavecomponenten en dit toestel middels snoeren van
hetzelfde type te worden aangesloten.
• Component videosignalen kunnen echter niet worden
omgezet. Inkomende signalen van dit type kunnen derhalve
uitsluitend via de component uitgangsaansluitingen worden
uitgestuurd.
Video-ingang Omgezet
Component
S-video
Video (composiet)
Videocamera
De VIDEO ingangsaansluitingen op het voorpaneel zijn uitermate
handig voor het regelmatig aansluiten en ontkoppelen van een
component dat u op diverse plaatsen gebruikt.
• Indien u deze VIDEO ingangsaansluitingen niet gebruikt, plaats
dan de afdekking voor de vooraansluitingen (bijgeleverd) op deze
aansluitingen zodat er geen stof in de aansluitingen kan komen.
• Bevestigen van de
afdekking voor de
vooraansluitingen
• Verwijderen van de
afdekking
L R
DIGITAL S-VIDEO VIDEO L—AUDIO—R
VIDEO
Videocamera
Bij gebruik van de digitale ingangsaansluiting
Kies de juiste digitale ingangsfunctie.
Zie "Kiezen van de analoge of digitale ingangsfunctie" op bladzijde
21 voor details.
Video-uitgang
Component
S-video
Video (composiet)
DIGITAL S-VIDEO VIDEO L—AUDIO—R
VIDEO
Naar audio-uitgang
Naar composiet video-
uitgang
Naar S-video uitgang
Naar optische digitale uitgang
12
