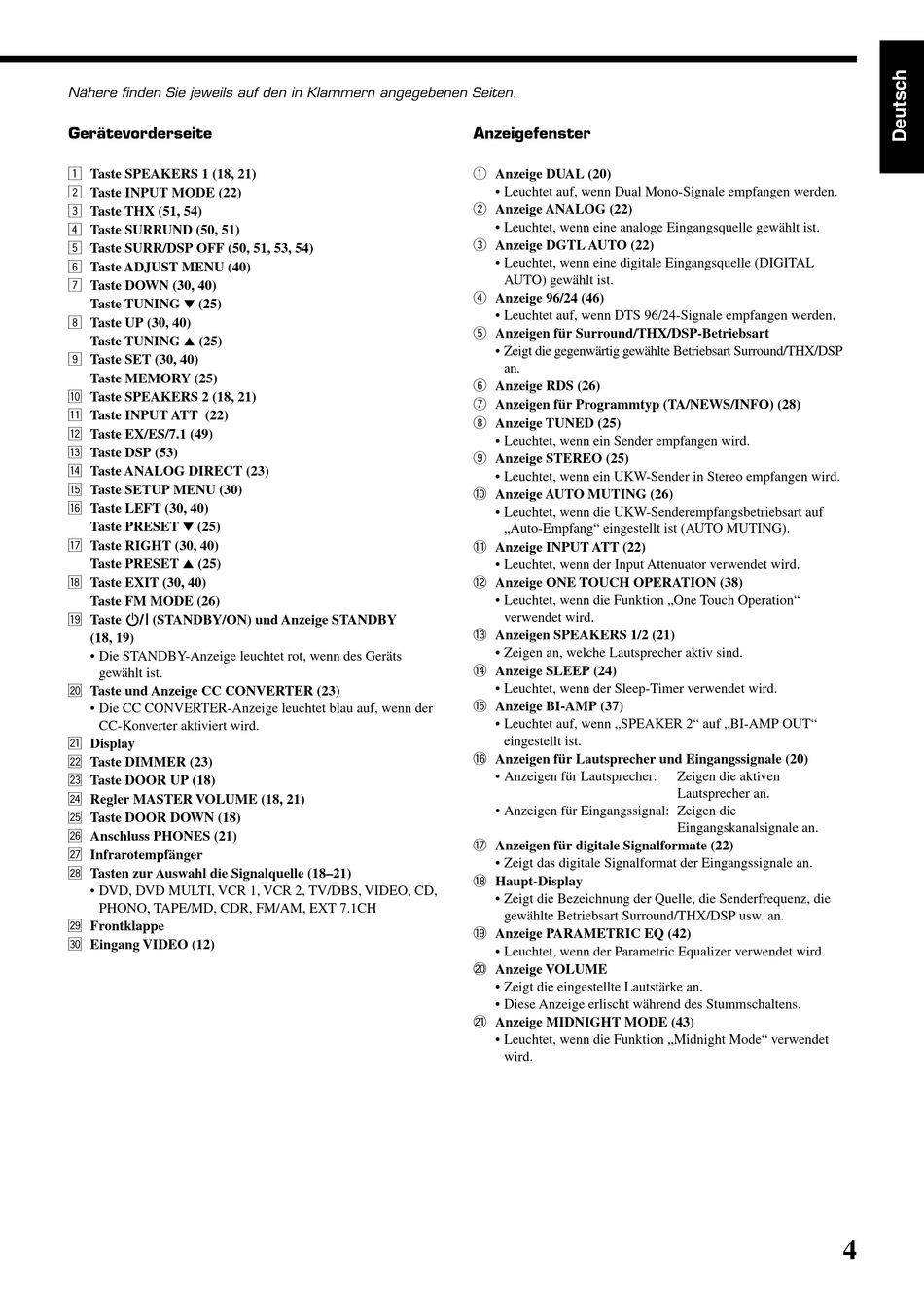

Nähere finden Sie jeweils auf den in Klammern angegebenen Seiten.
Gerätevorderseite
1 Taste SPEAKERS 1 (18, 21)
2 Taste INPUT MODE (22)
3 Taste THX (51, 54)
4 Taste SURRUND (50, 51)
5 Taste SURR/DSP OFF (50, 51, 53, 54)
6 Taste ADJUST MENU (40)
7 Taste DOWN (30, 40)
Taste TUNING ∞ (25)
8 Taste UP (30, 40)
Taste TUNING 5 (25)
9 Taste SET (30, 40)
Taste MEMORY (25)
p Taste SPEAKERS 2 (18, 21)
q Taste INPUT ATT (22)
w Taste EX/ES/7.1 (49)
e Taste DSP (53)
r Taste ANALOG DIRECT (23)
t Taste SETUP MENU (30)
y Taste LEFT (30, 40)
Taste PRESET ∞ (25)
u Taste RIGHT (30, 40)
Taste PRESET 5 (25)
i Taste EXIT (30, 40)
Taste FM MODE (26)
o Taste
(STANDBY/ON) und Anzeige STANDBY
(18, 19)
• Die STANDBY-Anzeige leuchtet rot, wenn des Geräts
gewählt ist.
; Taste und Anzeige CC CONVERTER (23)
• Die CC CONVERTER-Anzeige leuchtet blau auf, wenn der
CC-Konverter aktiviert wird.
a Display
s Taste DIMMER (23)
d Taste DOOR UP (18)
f Regler MASTER VOLUME (18, 21)
g Taste DOOR DOWN (18)
h Anschluss PHONES (21)
j Infrarotempfänger
k Tasten zur Auswahl die Signalquelle (18–21)
• DVD, DVD MULTI, VCR 1, VCR 2, TV/DBS, VIDEO, CD,
PHONO, TAPE/MD, CDR, FM/AM, EXT 7.1CH
l Frontklappe
/ Eingang VIDEO (12)
Anzeigefenster
1 Anzeige DUAL (20)
• Leuchtet auf, wenn Dual Mono-Signale empfangen werden.
2 Anzeige ANALOG (22)
• Leuchtet, wenn eine analoge Eingangsquelle gewählt ist.
3 Anzeige DGTL AUTO (22)
• Leuchtet, wenn eine digitale Eingangsquelle (DIGITAL
AUTO) gewählt ist.
4 Anzeige 96/24 (46)
• Leuchtet auf, wenn DTS 96/24-Signale empfangen werden.
5 Anzeigen für Surround/THX/DSP-Betriebsart
• Zeigt die gegenwärtig gewählte Betriebsart Surround/THX/DSP
an.
6 Anzeige RDS (26)
7 Anzeigen für Programmtyp (TA/NEWS/INFO) (28)
8 Anzeige TUNED (25)
• Leuchtet, wenn ein Sender empfangen wird.
9 Anzeige STEREO (25)
• Leuchtet, wenn ein UKW-Sender in Stereo empfangen wird.
0 Anzeige AUTO MUTING (26)
• Leuchtet, wenn die UKW-Senderempfangsbetriebsart auf
„Auto-Empfang" eingestellt ist (AUTO MUTING).
- Anzeige INPUT ATT (22)
• Leuchtet, wenn der Input Attenuator verwendet wird.
= Anzeige ONE TOUCH OPERATION (38)
• Leuchtet, wenn die Funktion „One Touch Operation"
verwendet wird.
~ Anzeigen SPEAKERS 1/2 (21)
• Zeigen an, welche Lautsprecher aktiv sind.
! Anzeige SLEEP (24)
• Leuchtet, wenn der Sleep-Timer verwendet wird.
@ Anzeige BI-AMP (37)
• Leuchtet auf, wenn „SPEAKER 2" auf „BI-AMP OUT"
eingestellt ist.
# Anzeigen für Lautsprecher und Eingangssignale (20)
• Anzeigen für Lautsprecher:
• Anzeigen für Eingangssignal: Zeigen die
$ Anzeigen für digitale Signalformate (22)
• Zeigt das digitale Signalformat der Eingangssignale an.
% Haupt-Display
• Zeigt die Bezeichnung der Quelle, die Senderfrequenz, die
gewählte Betriebsart Surround/THX/DSP usw. an.
^ Anzeige PARAMETRIC EQ (42)
• Leuchtet, wenn der Parametric Equalizer verwendet wird.
& Anzeige VOLUME
• Zeigt die eingestellte Lautstärke an.
• Diese Anzeige erlischt während des Stummschaltens.
* Anzeige MIDNIGHT MODE (43)
• Leuchtet, wenn die Funktion „Midnight Mode" verwendet
wird.
Zeigen die aktiven
Lautsprecher an.
Eingangskanalsignale an.
4
