JVC RX-DP20VSL Bedienungsanleitung Seite 17

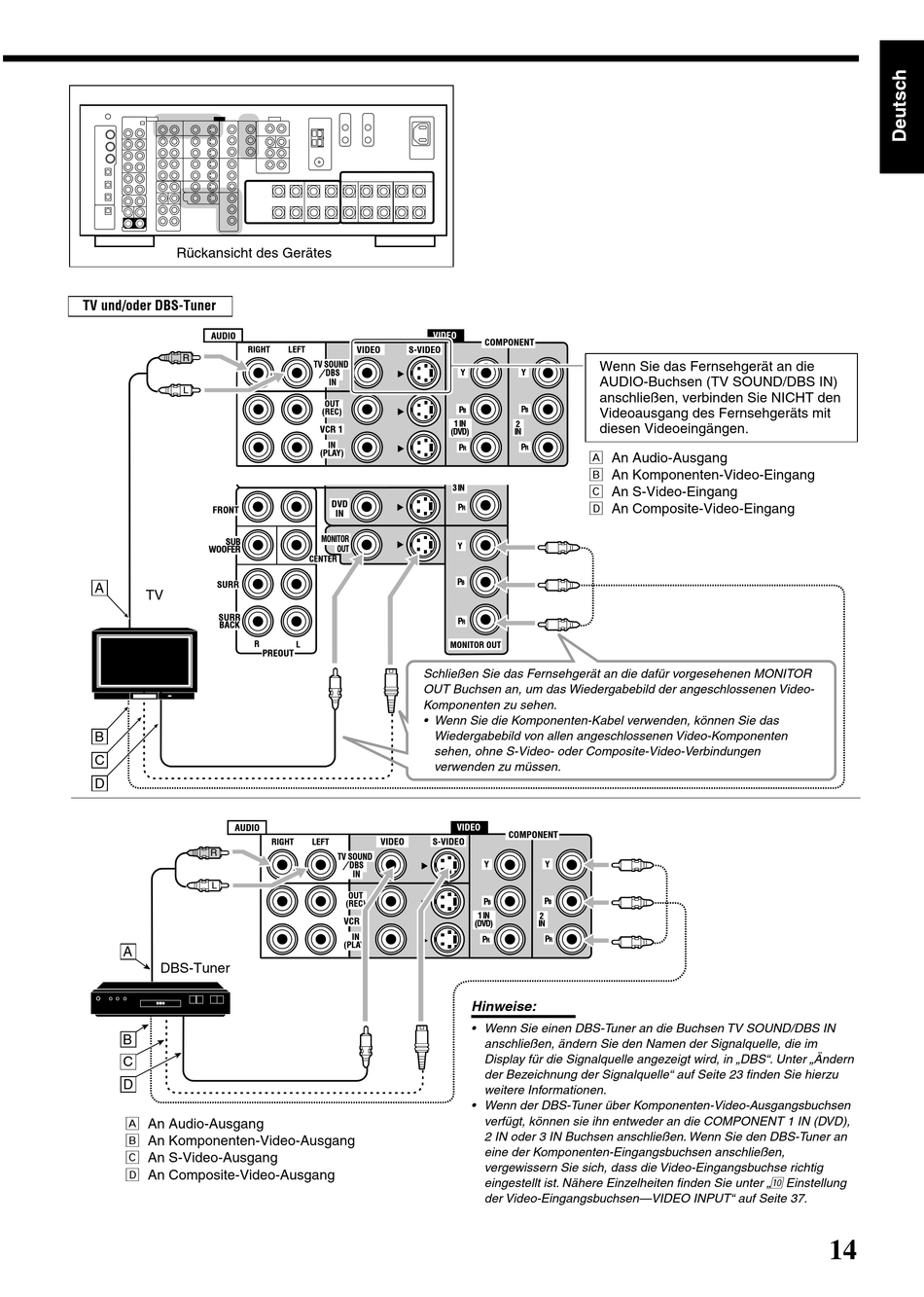

Rückansicht des Gerätes
TV und/oder DBS-Tuner
AUDIO
RIGHT
R
L
FRONT
SUB
WOOFER
SURR
A
TV
SURR
BACK
R
B
C
D
AUDIO
R
L
A
DBS-Tuner
DBS
B
C
D
Å An Audio-Ausgang
ı An Komponenten-Video-Ausgang
Ç An S-Video-Ausgang
Î An Composite-Video-Ausgang
VIDEO
VIDEO S-VIDEO
LEFT
TV SOUND
DBS
IN
OUT
(REC)
VCR 1
IN
(PLAY)
DVD
IN
MONITOR
OUT
CENTER
L
PREOUT
Schließen Sie das Fernsehgerät an die dafür vorgesehenen MONITOR
OUT Buchsen an, um das Wiedergabebild der angeschlossenen Video-
Komponenten zu sehen.
• Wenn Sie die Komponenten-Kabel verwenden, können Sie das
Wiedergabebild von allen angeschlossenen Video-Komponenten
sehen, ohne S-Video- oder Composite-Video-Verbindungen
verwenden zu müssen.
RIGHT LEFT VIDEO S-VIDEO
TV SOUND
DBS
IN
OUT
(REC)
VCR 1
IN
(PLAY)
COMPONENT
Wenn Sie das Fernsehgerät an die
Y Y
AUDIO-Buchsen (TV SOUND/DBS IN)
anschließen, verbinden Sie NICHT den
P P
B B Videoausgang des Fernsehgeräts mit
1 IN 2
diesen Videoeingängen.
(DVD) IN
P
P
R R
Å An Audio-Ausgang
ı An Komponenten-Video-Eingang
3 IN
Ç An S-Video-Eingang
Î An Composite-Video-Eingang
P
R
Y
P
B
P
R
MONITOR OUT
VIDEO
COMPONENT
Y
Y
P P
B B
1 IN 2
(DVD) IN
P P
R
R
Hinweise:
• Wenn Sie einen DBS-Tuner an die Buchsen TV SOUND/DBS IN
anschließen, ändern Sie den Namen der Signalquelle, die im
Display für die Signalquelle angezeigt wird, in „DBS". Unter „Ändern
der Bezeichnung der Signalquelle" auf Seite 23 finden Sie hierzu
weitere Informationen.
• Wenn der DBS-Tuner über Komponenten-Video-Ausgangsbuchsen
verfügt, können sie ihn entweder an die COMPONENT 1 IN (DVD),
2 IN oder 3 IN Buchsen anschließen. Wenn Sie den DBS-Tuner an
eine der Komponenten-Eingangsbuchsen anschließen,
vergewissern Sie sich, dass die Video-Eingangsbuchse richtig
eingestellt ist. Nähere Einzelheiten finden Sie unter „ p Einstellung
der Video-Eingangsbuchsen—VIDEO INPUT" auf Seite 37.
14
