Frontlautsprecher 1
Rechter / Linker
Mittellautsprecher
FRONT 1 SPEAKERS
CAUTION :
SPEAKER
+
IMPEDANCE
FRONT 1 AND 2:
8 16
FRONT 1 OR 2
4 16
–
RIGHT LEFT

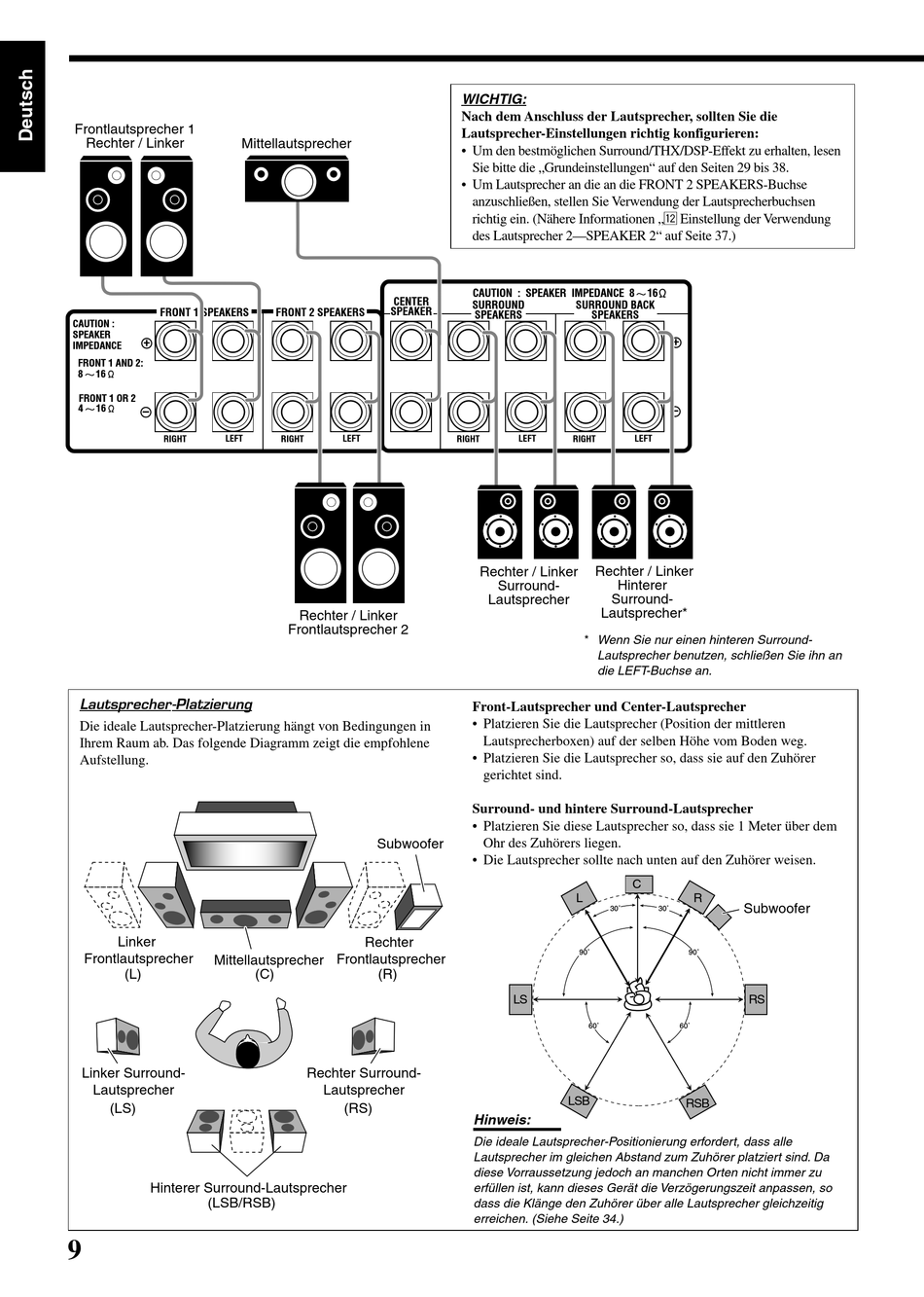

Lautsprecher-Platzierung

Die ideale Lautsprecher-Platzierung hängt von Bedingungen in
Ihrem Raum ab. Das folgende Diagramm zeigt die empfohlene
Aufstellung.
Linker
Frontlautsprecher
Mittellautsprecher
(L)
Linker Surround-
Lautsprecher
(LS)
Hinterer Surround-Lautsprecher
(LSB/RSB)
9
CENTER
SPEAKER
FRONT 2 SPEAKERS
RIGHT LEFT
Rechter / Linker
Frontlautsprecher 2
Subwoofer
Rechter
Frontlautsprecher
(C) (R)
Rechter Surround-
Lautsprecher
(RS)
WICHTIG:
Nach dem Anschluss der Lautsprecher, sollten Sie die
Lautsprecher-Einstellungen richtig konfigurieren:
• Um den bestmöglichen Surround/THX/DSP-Effekt zu erhalten, lesen
Sie bitte die „Grundeinstellungen" auf den Seiten 29 bis 38.
• Um Lautsprecher an die an die FRONT 2 SPEAKERS-Buchse
anzuschließen, stellen Sie Verwendung der Lautsprecherbuchsen
richtig ein. (Nähere Informationen „w Einstellung der Verwendung
des Lautsprecher 2—SPEAKER 2" auf Seite 37.)
CAUTION : SPEAKER IMPEDANCE 8
SURROUND SURROUND BACK
SPEAKERS SPEAKERS
RIGHT LEFT RIGHT
Rechter / Linker
Rechter / Linker
Surround- Hinterer
Lautsprecher Surround-
Lautsprecher*
* Wenn Sie nur einen hinteren Surround-
Lautsprecher benutzen, schließen Sie ihn an
die LEFT-Buchse an.
Front-Lautsprecher und Center-Lautsprecher
• Platzieren Sie die Lautsprecher (Position der mittleren
Lautsprecherboxen) auf der selben Höhe vom Boden weg.
• Platzieren Sie die Lautsprecher so, dass sie auf den Zuhörer
gerichtet sind.
Surround- und hintere Surround-Lautsprecher
• Platzieren Sie diese Lautsprecher so, dass sie 1 Meter über dem
Ohr des Zuhörers liegen.
• Die Lautsprecher sollte nach unten auf den Zuhörer weisen.
L
30˚
90˚
LS
60˚
LSB
Hinweis:
Die ideale Lautsprecher-Positionierung erfordert, dass alle
Lautsprecher im gleichen Abstand zum Zuhörer platziert sind. Da
diese Vorraussetzung jedoch an manchen Orten nicht immer zu
erfüllen ist, kann dieses Gerät die Verzögerungszeit anpassen, so
dass die Klänge den Zuhörer über alle Lautsprecher gleichzeitig
erreichen. (Siehe Seite 34.)
16
+
–
LEFT
C
R
Subwoofer
30˚
90˚
RS
60˚
RSB
