Inhaltszusammenfassung für JVC KD-X230

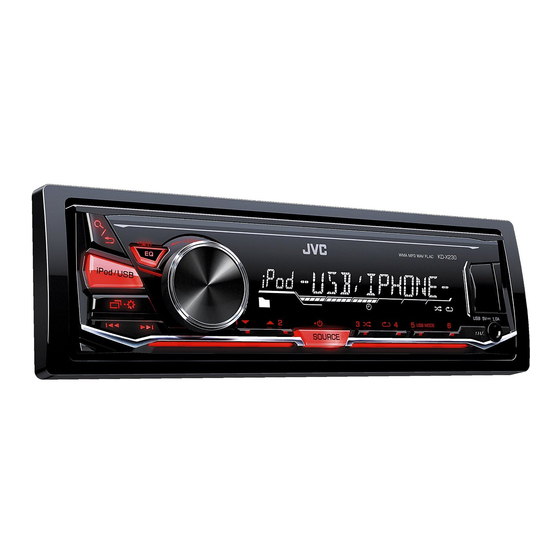

- Seite 1 ENGLISH FRANÇAIS DEUTSCH KD-X230 / KD-X130 DIGITAL MEDIA RECEIVER INSTRUCTION MANUAL RÉCEPTEUR MULTIMÉDIA NUMÉRIQUE MANUEL D’INSTRUCTIONS DIGITAL-MEDIA-RECEIVER BEDIENUNGSANLEITUNG B5A-0821-00 [E]...
- Seite 2 Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte) Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss.
- Seite 3 JVC KENWOOD Corporation 3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan EU Representative: JVC Technical Services Europe GmbH Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany Déclaration de conformité se rapportant à la directive EMC Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU...
-
Seite 4: Inhaltsverzeichnis
CONNECTION SPECIFICATIONS How to read this manual • Operations are explained mainly using buttons on the faceplate of KD-X230. • English indications are used for the purpose of explanation. You can select the display language from the menu. ( 4) •... -
Seite 5: Basics
BASICS Faceplate Attach Volume knob Display window Detach KD-X130 How to reset Detach button Your preset adjustments will be erased except stored radio stations. On the faceplate Turn on the power Press • Press and hold to turn off the power. Adjust the volume Turn the volume knob. -
Seite 6: Getting Started
F/W xxxx YES: Starts upgrading the firmware. ; NO: Cancels (upgrading is not activated). Day Hour Minute For details on how to update the firmware, see: <http://www.jvc.net/cs/car/>. Turn the volume knob to select [24H/ 12H], then press the knob. CLOCK Turn the volume knob to select [12 HOUR] or [24 HOUR], then press the knob. -
Seite 7: Radio
RADIO Other settings Press and hold Turn the volume knob to select [TUNER], then press the knob. Turn the volume knob to select an item (see the following table), then press the knob. Repeat step until the desired item is selected/ “ST”... -
Seite 8: Aux
RADIO Default: XX Use a portable audio player LOCAL SEEK ON: Searches only FM stations with good reception. ; OFF: Cancels. Connect a portable audio player (commercially available). • Settings made are applicable only to the selected source/station. Once 3.5 mm stereo mini plug with “L” shaped connector you change the source/station, you need to make the settings again. -
Seite 9: Usb / Ipod / Android
Do not leave the cable inside the car when not using. When connecting an Android device, “Press [VIEW] to install JVC MUSIC PLAY APP” is shown. Follow the instructions to install the application. You can also install the latest version of JVC MUSIC PLAY application on your Android device before connecting. - Seite 10 Quick Search AUTO MODE: Control Android device from this unit via JVC MUSIC PLAY If you have many files, you can search through them quickly. application installed in the Android device. Turn the volume knob quickly to browse through the list AUDIO MODE: Control Android device using the Android device itself via quickly.
-
Seite 11: Audio Settings
AUDIO SETTINGS Default: XX EQ SETTING EQ PRESET Select a preset equalizer suitable to the music genre. (Select [USER] to use the settings made in [EASY EQ].) FLAT ( Default) / HARD ROCK / HIP HOP / JAZZ / POP / R&B / TALK / USER / VOCAL BOOST / BASS BOOST / CLASSICAL / DANCE EASY EQ Adjust your own sound settings. - Seite 12 AUDIO SETTINGS Displayed only when [SUB.W] is set to [ON]. SUB.W LEVEL * SPK-OUT * 00 to +06 (+03): Adjusts the output level of the Displayed only when [SPK/PRE OUT] is set to [SUB.W/SUB.W]. subwoofer connected via speaker lead. ( 15) Displayed only when [SPK/PRE OUT] is set to [REAR/SUB.W] or [SUB.W/SUB.W]. PRE-OUT * –08 to +08 (00): Adjusts the output level of the This adjustment will not affect the subwoofer output.
-
Seite 13: Display Settings
Repeat step until the desired item is selected/activated or follow More information the instructions stated on the selected item. Visit also the following website <http://www.jvc.net/cs/car/> for: Press to exit. – Latest firmware updates and latest compatible item list To return to the previous setting item, press –... - Seite 14 REFERENCES About iPod/iPhone Change the display information Made for Each time you press , the display information changes. - iPod touch (2nd, 3rd, 4th, and 5th generation) • If the information is unavailable or not recorded, “NO TEXT”, “NO NAME”, or other - iPod classic information (eg.
-
Seite 15: Troubleshooting
( 12) SERVICE” appears. Cannot playback at • Make sure JVC MUSIC PLAY APP is installed on the Source cannot be selected. Check the [SRC SELECT] setting. ( 4) [AUTO MODE]. -
Seite 16: Installing The Unit (In-Dash Mounting)
Warning Installing the unit (in-dash mounting) • The unit can only be used with a 12 V DC power supply, negative ground. • Disconnect the battery’s negative terminal before wiring and mounting. • Do not connect Battery wire (yellow) and Ignition wire (red) to the car chassis or Ground wire (black) to prevent a short circuit. -
Seite 17: Connection
Wiring connection When connecting to an external amplifier, connect its ground wire to the Rear/subwoofer output car’s chassis to avoid damaging the unit. Part list for installation Antenna terminal Fuse (10 A) (A) Faceplate Connecting the ISO connectors on some VW/ If no connections are made, do not let the wire Audi or Opel (Vauxhall) automobiles Yellow (Battery wire) -
Seite 18: Specifications
SPECIFICATIONS FM Frequency Range Frequency Response (±3 dB) 20 Hz — 20 kHz 87.5 MHz — 108.0 MHz (50 kHz step) Input Maximum Voltage 1 000 mV Usable Sensitivity (S/N = 26 dB) 0.71 μV/75 Ω Input Impedance 30 kΩ Quieting Sensitivity 2.0 μV/75 Ω (DIN S/N = 46 dB) Maximum Output Power 50 W × 4 or Frequency Response (±3 dB) 30 Hz — 15 kHz 50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω) Signal-to-Noise Ratio (MONO) 64 dB Full Bandwidth Power... -
Seite 20: Avant L'utilisation
Comment lire ce manuel • Les opérations sont expliquées principalement en utilisant les touches de la façade du KD-X230 • Les indications en anglais sont utilisées dans un but explicatif. Vous pouvez choisir la langue d’affichage à partir du menu. -
Seite 21: Fonctionnement De Base
FONCTIONNEMENT DE BASE Façade Attachez Bouton de volume Fenêtre d’affichage Détachez KD-X130 Comment réinitialiser Touche de détachement Vos ajustements préréglés seront effacés sauf les stations radio mémorisées. Pour Sur la façade Mettez l’appareil sous tension Appuyez sur • Maintenez la touche enfoncée pour mettre l’appareil hors tension. Ajustez le volume Tournez le bouton de volume. -
Seite 22: Prise En Main
Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Pour en savoir plus sur la mise à niveau du micrologiciel, référez-vous à: Jour Heure Minute <http://www.jvc.net/cs/car/>. Tournez le bouton de volume pour choisir [ 24H/ 12H ], puis appuyez CLOCK sur le bouton. -
Seite 23: Radio
RADIO Autres paramètres Maintenez enfoncée Tournez le bouton de volume pour choisir [ TUNER ], puis appuyez sur le bouton. Tournez le bouton de volume pour sélectionner un élément voir le tableau suivant , puis appuyez sur le bouton. Répétez l’étape jusqu’à... -
Seite 24: Aux
RADIO Défaut: Utilisation d’un lecteur audio portable LOCAL SEEK : Recherche uniquement les stations FM avec une bonne réception. ; : Annulation. Connectez un lecteur audio portable (en vente dans le commerce). • Les réglages réalisés sont applicables uniquement à la source/station sélectionnée. Si vous Mini fiche stéréo de 3,5 mm avec connecteur en forme de “L”... -
Seite 25: Usb / Ipod / Android
: iPod ou ANDROID Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé. Lors de la connexion d’un périphérique Android, “Press [VIEW] to install JVC MUSIC PLAY APP” apparaît. Suivez les instructions pour Câble Micro USB 2.0 installer l’application. - Seite 26 AUTO MODE Commandez le périphérique Android à partir de cet appareil via Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche l’application JVC MUSIC PLAY installée sur le périphérique Android. rapide parmi eux. AUDIO MODE : Commandez le périphérique Android en utilisant le périphérique Android lui-même via une autre application multimédia installée sur le périphérique...
-
Seite 27: Réglages Audio
RÉGLAGES AUDIO Défaut: EQ SETTING EQ PRESET USER Sélectionne un égaliseur préréglé adapté à votre genre de musique. (Sélectionnez [ ] pour EASY EQ utiliser les réglages réalisés dans [ FLAT HARD ROCK HIP HOP JAZZ R&B TALK USER (défaut) / / / / /... - Seite 28 RÉGLAGES AUDIO SUB.W Affiché uniquement quand [ ] est réglé sur [ SUB.W LEVEL * SPK-OUT * à ( ): Ajuste le niveau de sortie du caisson de grave SPK/PRE SUB.W/SUB.W Affiché uniquement quand [ ] est réglé sur [ connecté...
-
Seite 29: Réglages D'affichage
Appuyez sur pour quitter. – Les dernières mise à jour du micrologiciel et la liste de compatibilité la plus récente Pour retourner à l’option de réglage précédente, appuyez sur – Application Android™ JVC MUSIC PLAY Défaut: – Autres informations récentes DISPLAY Fichiers pouvant être lus... - Seite 30 RÉFÉRENCES À propos de l’iPod/iPhone Changez l’information sur l’affichage Made for Chaque fois que vous appuyez sur , les informations affichées changent. - iPod touch (2nd, 3rd, 4th et 5th generation) • Si aucune information n’ e st disponible ou si aucune information n’ e st enregistrée, “NO TEXT”, “NO NAME”, ou une - iPod classic autre information (par ex.
-
Seite 31: Guide De Dépannage
Vous ne pouvez pas choisir la source. SRC SELECT ( 4) Cochez le réglage [ Lecture impossible en mode • Assurez-vous que JVC MUSIC PLAY APP est installé sur le périphérique AUTO MODE 7 Android. ( • La réception radio est mauvaise. - Seite 32 Avertissement Installation de l’appareil (montage encastré) • L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative. • Déconnectez la borne négative de la batterie avant le câblage et le montage. • Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.
- Seite 33 Connexions Lors de la connexion à un amplificateur extérieur, connectez son fil de masse au châssis de la voiture Sortie arrière/caisson de grave pour éviter d’ e ndommager l’appareil. Liste des pièces pour l’installation Borne de l’antenne Fusible (10 A) Façade Connexion des connecteurs ISO sur certaines Si aucune connexion n’...
-
Seite 34: Spécifications
SPÉCIFICATIONS Réponse en fréquence (±3 dB) 20 Hz — 20 kHz Plage de fréquences 87,5 MHz — 108,0 MHz (pas de 50 kHz) Tension maximum d’ e ntrée 1 000 mV Sensibilité utilisable (S/B = 26 dB) 0,71 μV/75 Ω Impédance d’ e ntrée 30 kΩ Seuil de sensibilité (DIN S/N = 46 dB) 2,0 μV/75 Ω... -
Seite 36: Xx]
EINBAU / ANSCHLUSS TECHNISCHE DATEN Wie Sie diese Anleitung lesen KD-X230 • Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des erläutert. • Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menü wählen. ( •... -
Seite 37: Grundlagen
GRUNDLAGEN Frontblende Anbringen Lautstärke-Regler Displayfenster Abnehmen KD-X130 Rücksetzen Abnehmen-Taste Ihre aktuellen Voreinstellungen werden gelöscht, mit Ausnahme gespeicherter Radiosender. Auf der Frontblende Einschalten Drücken Sie • Zum Ausschalten halten Sie die Taste gedrückt. Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler. Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. •... -
Seite 38: Erste Schritte
Sie dann den Regler. Einzelheiten darüber, wie Sie die Firmware aktualisieren können, siehe: Drehen Sie den Lautstärke-Regler, um die Einstellungen <http://www.jvc.net/cs/car/>. vorzunehmen, und drücken Sie dann den Regler. Stunde Minute CLOCK Drehen Sie den Lautstärke-Regler zum Wählen von [... -
Seite 39: Radio
RADIO Andere Einstellungen Halten Sie gedrückt. Drehen Sie den Lautstärke-Regler zum Wählen von [ TUNER und drücken Sie dann den Regler. Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen siehe folgende Tabelle , und drücken Sie dann den Regler. Wiederholen Sie Schritt , bis der gewünschte Gegenstand “ST”... -
Seite 40: Aux
RADIO Standard: Verwendung eines tragbaren Audioplayers LOCAL SEEK : Sucht nur FM (UKW)-Sender mit gutem Empfang. ; : Hebt auf. Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an. • Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten 3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss Sender. -
Seite 41: Usb / Ipod / Android
Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. Wenn ein Android-Gerät angeschlossen wird, wird “Press [VIEW] to install JVC MUSIC PLAY APP” angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der JVC MUSIC PLAY-Anwendung auf Micro-USB 2.0-Kabel... - Seite 42 AUTO MODE Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu installierte Anwendung JVC MUSIC PLAY. durchsuchen. AUDIO MODE : Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im –...
-
Seite 43: Audioeinstellungen
AUDIOEINSTELLUNGEN Standard: EQ SETTING EQ PRESET USER Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wählen Sie [ ], um die EASY EQ in [ ] vorgenommenen Einstellungen zu verwenden.) FLAT HARD ROCK HIP HOP JAZZ R&B TALK USER (Standard) / / / /... - Seite 44 AUDIOEINSTELLUNGEN SUB.W Wird nur angezeigt, wenn [ ] auf [ ] gestellt ist. SUB.W LEVEL * SPK-OUT * bis ( ): Stellt den Ausgangspegel des über SPK/PRE SUB.W/SUB.W Wird nur angezeigt, wenn [ ] auf [ ] gestellt ist. Lautsprecherleitung angeschlossenen Subwoofers ein. ( SPK/PRE REAR/SUB.W SUB.W/SUB.W...
-
Seite 45: Display-Einstellungen
, bis der gewünschte Gegenstand gewählt/ Frontblende) Weitere Informationen aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Besuchen Sie die folgende Website <http://www.jvc.net/cs/car/> für: Gegenstand. – Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel Drücken Sie zum Beenden. - Seite 46 ZUR BEZUGNAHME Wissenswertes über iPod/iPhone Ändern der Display-Information Made for Jedesmal, wenn Sie drücken, wechselt die Anzeige-Information. - iPod touch (2nd, 3rd, 4th und 5th generation) • Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint “NO TEXT”, “NO NAME” oder andere - iPod classic Information (z.B.
-
Seite 47: Fehlersuche
• Der Radioempfang ist schlecht. Schließen Sie das Antennenkabel fest an. Bei [ AUTO MODE ] ist • Stellen Sie sicher, dass JVC MUSIC PLAY APP im Android-Gerät installiert • Statikrauschen beim Radiohören. 7 Wiedergabe unmöglich. ist. ( Die Wiedergabereihenfolge ist nicht Die Wiedergabereihenfolge wird durch den Dateinamen. -
Seite 48: Einbau Der Einheit (Einbau Im Armaturenbrett)
Warnung Einbau der Einheit (Einbau im Armaturenbrett) • Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden. • Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab. • Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden. -
Seite 49: Wenn Ihr Fahrzeug Keinen Iso-Anschluss Hat
Verdrahtungsanschluss Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Hinterer/Subwoofer-Ausgang Beschädigung des Geräts zu vermeiden. Teileliste für den Einbau Antennenanschluss Sicherung (10 A) Frontblende Anschluss des ISO-Anschlusses an manche Falls kein Anschluss durchgeführt wird, lassen Sie den Draht VW/Audi oder Opel (Vauxhall) Automobile Gelb (Batteriekabel) bitte nicht aus der Lasche hervorstehen. -
Seite 50: Technische Daten
TECHNISCHE DATEN Frequenzgang (±3 dB) 20 Hz — 20 kHz Frequenzbereich 87,5 MHz — 108,0 MHz (50-kHz-Raster) Maximaler Spannungseingang 1 000 mV Empfindlichkeit (Rauschabstand = 26 dB) 0,71 μV/75 Ω Eingangsimpedanz 30 kΩ Empfindlichkeitsschwelle (DIN S/N = 46 dB) 2,0 μV/75 Ω Frequenzgang (±3 dB) 30 Hz — 15 kHz Maximale Ausgangsleistung 50 W × 4 oder 50 W ×... - Seite 52 ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. © 2015 JVC KENWOOD Corporation 1015DTSMDTJEIN...
