Messadapter HT-MK3

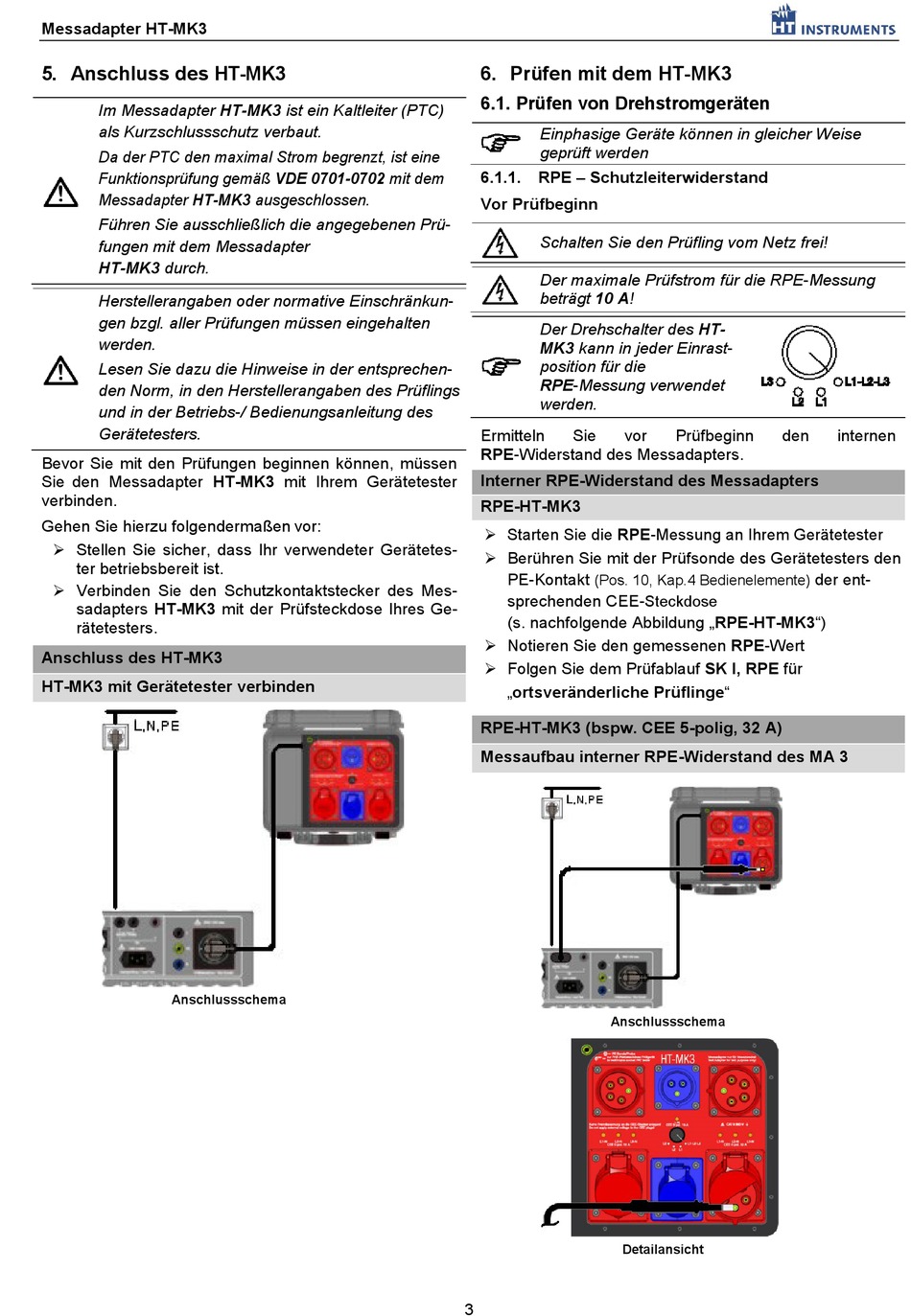

5. Anschluss des HT-MK3
Im Messadapter HT-MK3 ist ein Kaltleiter (PTC)
als Kurzschlussschutz verbaut.
Da der PTC den maximal Strom begrenzt, ist eine
Funktionsprüfung gemäß VDE 0701-0702 mit dem
Messadapter HT-MK3 ausgeschlossen.
Führen Sie ausschließlich die angegebenen Prü-
fungen mit dem Messadapter
HT-MK3 durch.
Herstellerangaben oder normative Einschränkun-
gen bzgl. aller Prüfungen müssen eingehalten
werden.
Lesen Sie dazu die Hinweise in der entsprechen-
den Norm, in den Herstellerangaben des Prüflings
und in der Betriebs-/ Bedienungsanleitung des
Gerätetesters.
Bevor Sie mit den Prüfungen beginnen können, müssen
Sie den Messadapter HT-MK3 mit Ihrem Gerätetester
verbinden.
Gehen Sie hierzu folgendermaßen vor:
Stellen Sie sicher, dass Ihr verwendeter Gerätetes-
ter betriebsbereit ist.
Verbinden Sie den Schutzkontaktstecker des Mes-
sadapters HT-MK3 mit der Prüfsteckdose Ihres Ge-
rätetesters.
Anschluss des HT-MK3
HT-MK3 mit Gerätetester verbinden
Anschlussschema
6. Prüfen mit dem HT-MK3
6.1. Prüfen von Drehstromgeräten
Einphasige Geräte können in gleicher Weise
geprüft werden
6.1.1.
RPE – Schutzleiterwiderstand
Vor Prüfbeginn
Schalten Sie den Prüfling vom Netz frei!
Der maximale Prüfstrom für die RPE-Messung
beträgt 10 A!
Der Drehschalter des HT-
MK3 kann in jeder Einrast-
position für die
RPE-Messung verwendet
werden.
Ermitteln
Sie
vor
RPE-Widerstand des Messadapters.
Interner RPE-Widerstand des Messadapters
RPE-HT-MK3
Starten Sie die RPE-Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde des Gerätetesters den
PE-Kontakt
(Pos. 10, Kap.4 Bedienelemente)
sprechenden CEE- Steckdose
(s. nachfolgende Abbildung „RPE-HT-MK3")
Notieren Sie den gemessenen RPE-Wert
Folgen Sie dem Prüfablauf SK I, RPE für
„ortsveränderliche Prüflinge"
RPE-HT-MK3 (bspw. CEE 5-polig, 32 A)
Messaufbau interner RPE-Widerstand des MA 3
Anschlussschema
Detailansicht
3
Prüfbeginn
den
internen
der ent-
