M
ONTAGE DES
Für die Montage braucht man zwei Personen. Legen Sie alle Teile des Heimfahrrads auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist. Die Montage kann mit Hilfe der enthaltenen Werkzeuge durchgeführt
werden.

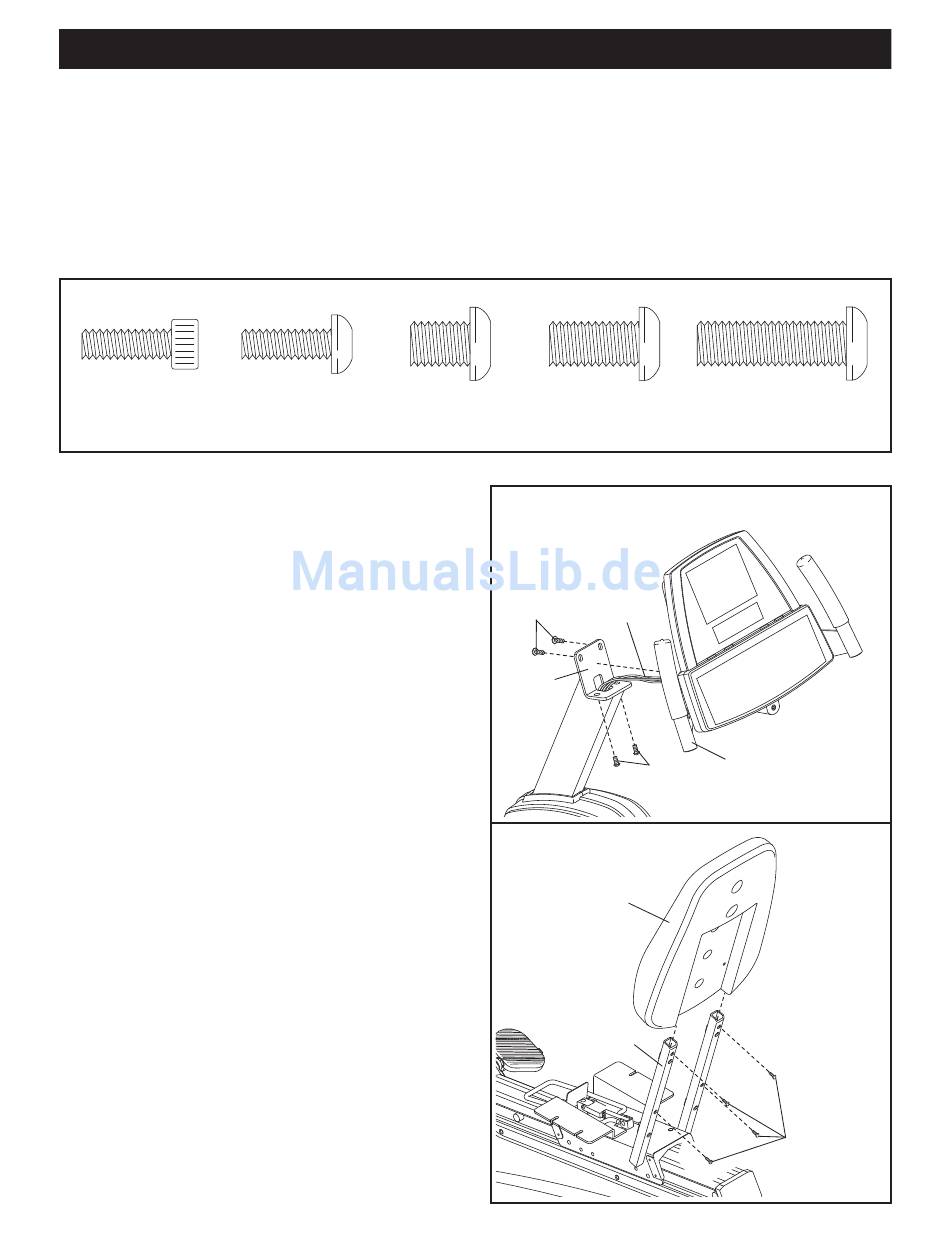

Identifizieren Sie anhand der nachstehenden Zeichnungen die bei der Montage zu verwendenden kleinen Teile.
Die in Klammern stehende Zahl unter jeder Zeichnung bezieht sich auf die jeweilige Nummerierung des Teils. Die
zweite Zahl bezieht sich auf die für die Montage benötigte Menge.
1/4" x 3/4" Zylinder-
1/4" x 3/4" Linsen-
schraube (64)–4
schraube (67)–4
1. Schieben Sie die überstehende Verkabelung der
Konsole in den Rahmen (1) ein. Befestigen Sie den
Haltegriff (3) mit vier 3/8" x 1/2" Linsenschrauben
(74) am Rahmen. Achten Sie darauf, dass dabei
keine Kabel zwischen Haltegriff und Rahmen
eingeklemmt werden.
2. Befestigen Sie die Sattellehne (10) mit vier 1/4" x
3/4" Zylinderschrauben (64) am Sattelträger (5).
L
IEGERADS
3/8" x 1/2" Linsen-
schraube (74)–4
3/8" x 3/4" Linsen-
schraube (81)–2
1
Konsolen-
74
kabel
1
2
10
5
5
3/8" x 1 1/4" Linsen-
schraube (76)–4
3
74
64
