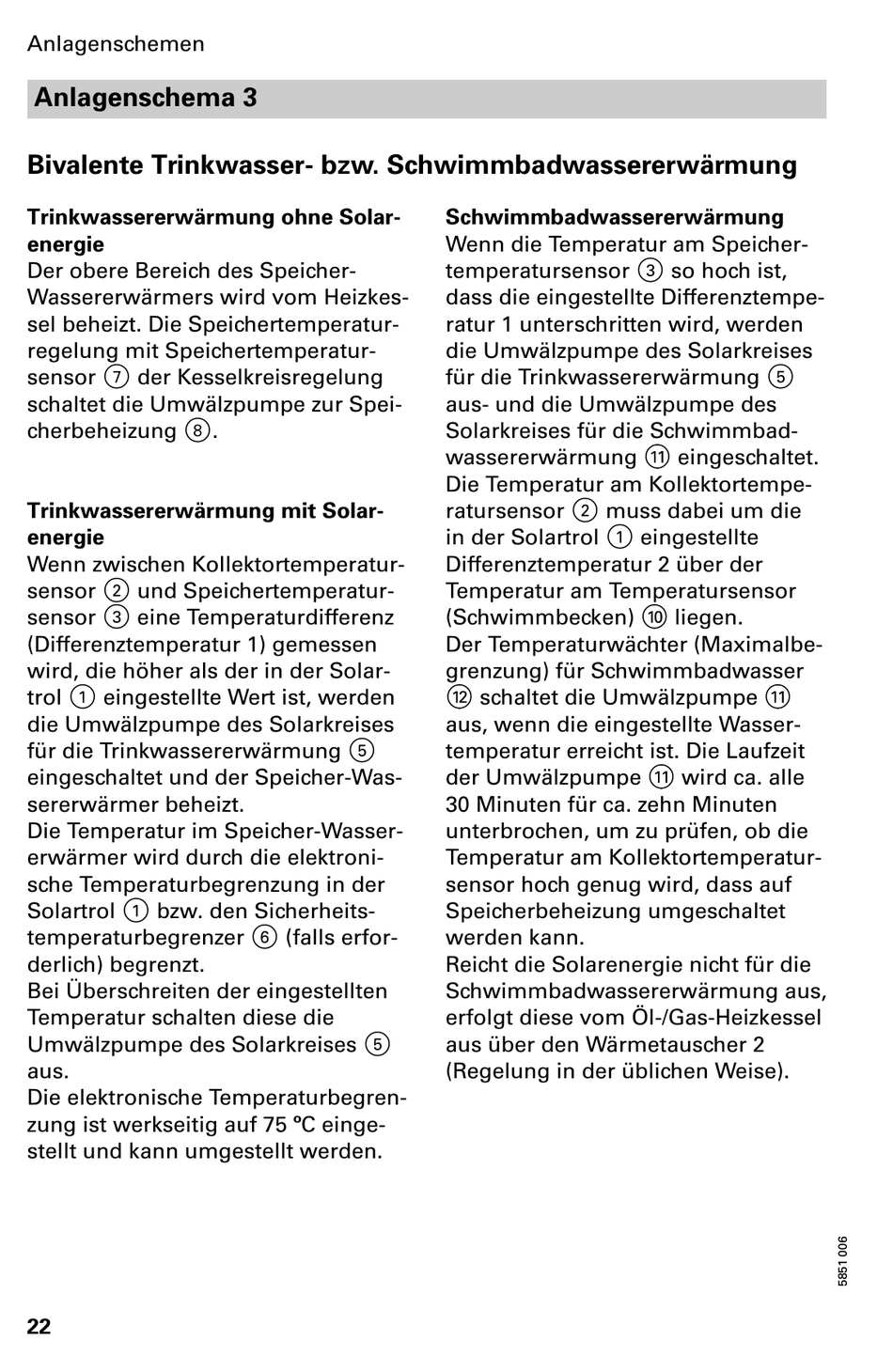

Viessmann SOLARTROL Serviceanleitung Seite 22

Anlagenschemen
Anlagenschema 3
Bivalente Trinkwasser− bzw. Schwimmbadwassererwärmung
Trinkwassererwärmung ohne Solar
energie
Der obere Bereich des Speicher−
Wassererwärmers wird vom Heizkes
sel beheizt. Die Speichertemperatur
regelung mit Speichertemperatur−
sensor 7 der Kesselkreisregelung
schaltet die Umwälzpumpe zur Spei
cherbeheizung 8.
Trinkwassererwärmung mit Solar
energie
Wenn zwischen Kollektortemperatur
sensor 2 und Speichertemperatur−
sensor 3 eine Temperaturdifferenz
(Differenztemperatur 1) gemessen
wird, die höher als der in der Solar
trol 1 eingestellte Wert ist, werden
die Umwälzpumpe des Solarkreises
für die Trinkwassererwärmung 5
eingeschaltet und der Speicher Was
sererwärmer beheizt.
Die Temperatur im Speicher Wasser
erwärmer wird durch die elektroni
sche Temperaturbegrenzung in der
Solartrol 1 bzw. den Sicherheits
temperaturbegrenzer 6 (falls erfor
derlich) begrenzt.
Bei Überschreiten der eingestellten
Temperatur schalten diese die
Umwälzpumpe des Solarkreises 5
aus.
Die elektronische Temperaturbegren
zung ist werkseitig auf 75 ºC einge
stellt und kann umgestellt werden.
22
Schwimmbadwassererwärmung
Wenn die Temperatur am Speicher
temperatursensor 3 so hoch ist,
dass die eingestellte Differenztempe
ratur 1 unterschritten wird, werden
die Umwälzpumpe des Solarkreises
für die Trinkwassererwärmung 5
aus und die Umwälzpumpe des
Solarkreises für die Schwimmbad
wassererwärmung qQ eingeschaltet.
Die Temperatur am Kollektortempe
ratursensor 2 muss dabei um die
in der Solartrol 1 eingestellte
Differenztemperatur 2 über der
Temperatur am Temperatursensor
(Schwimmbecken) qP liegen.
Der Temperaturwächter (Maximalbe
grenzung) für Schwimmbadwasser
qW schaltet die Umwälzpumpe qQ
aus, wenn die eingestellte Wasser
temperatur erreicht ist. Die Laufzeit
der Umwälzpumpe qQ wird ca. alle
30 Minuten für ca. zehn Minuten
unterbrochen, um zu prüfen, ob die
Temperatur am Kollektortemperatur
sensor hoch genug wird, dass auf
Speicherbeheizung umgeschaltet
werden kann.
Reicht die Solarenergie nicht für die
Schwimmbadwassererwärmung aus,
erfolgt diese vom Öl /Gas Heizkessel
aus über den Wärmetauscher 2
(Regelung in der üblichen Weise).
