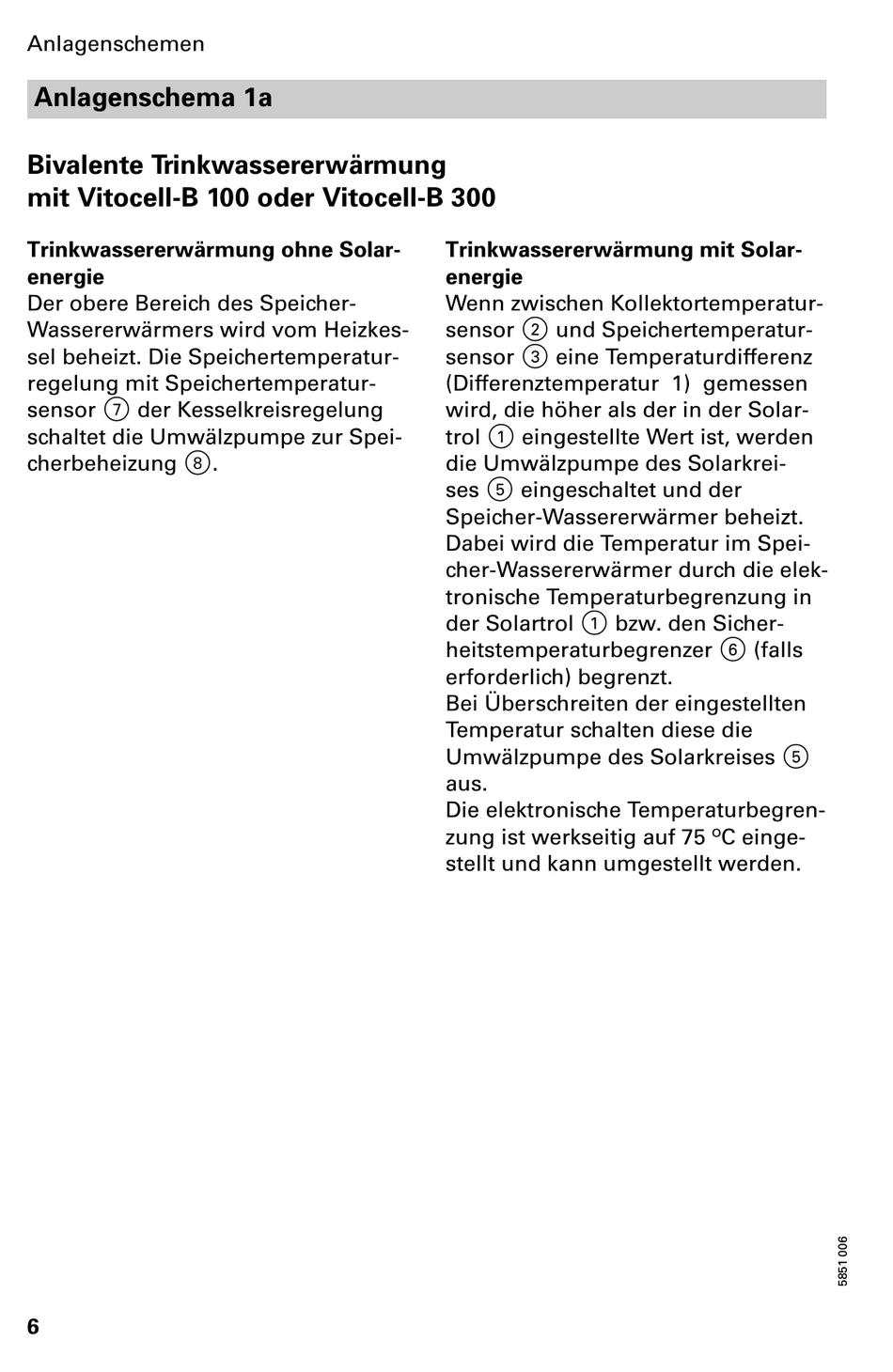

Viessmann SOLARTROL Serviceanleitung Seite 6

Anlagenschemen
Anlagenschema 1a
Bivalente Trinkwassererwärmung
mit Vitocell−B 100 oder Vitocell−B 300
Trinkwassererwärmung ohne Solar
energie
Der obere Bereich des Speicher−
Wassererwärmers wird vom Heizkes
sel beheizt. Die Speichertemperatur
regelung mit Speichertemperatur−
sensor 7 der Kesselkreisregelung
schaltet die Umwälzpumpe zur Spei
cherbeheizung 8.
6
Trinkwassererwärmung mit Solar−
energie
Wenn zwischen Kollektortemperatur
sensor 2 und Speichertemperatur−
sensor 3 eine Temperaturdifferenz
(Differenztemperatur 1) gemessen
wird, die höher als der in der Solar
trol 1 eingestellte Wert ist, werden
die Umwälzpumpe des Solarkrei
ses 5 eingeschaltet und der
Speicher−Wassererwärmer beheizt.
Dabei wird die Temperatur im Spei
cher−Wassererwärmer durch die elek
tronische Temperaturbegrenzung in
der Solartrol 1 bzw. den Sicher
heitstemperaturbegrenzer 6 (falls
erforderlich) begrenzt.
Bei Überschreiten der eingestellten
Temperatur schalten diese die
Umwälzpumpe des Solarkreises 5
aus.
Die elektronische Temperaturbegren
zung ist werkseitig auf 75 ºC einge
stellt und kann umgestellt werden.
