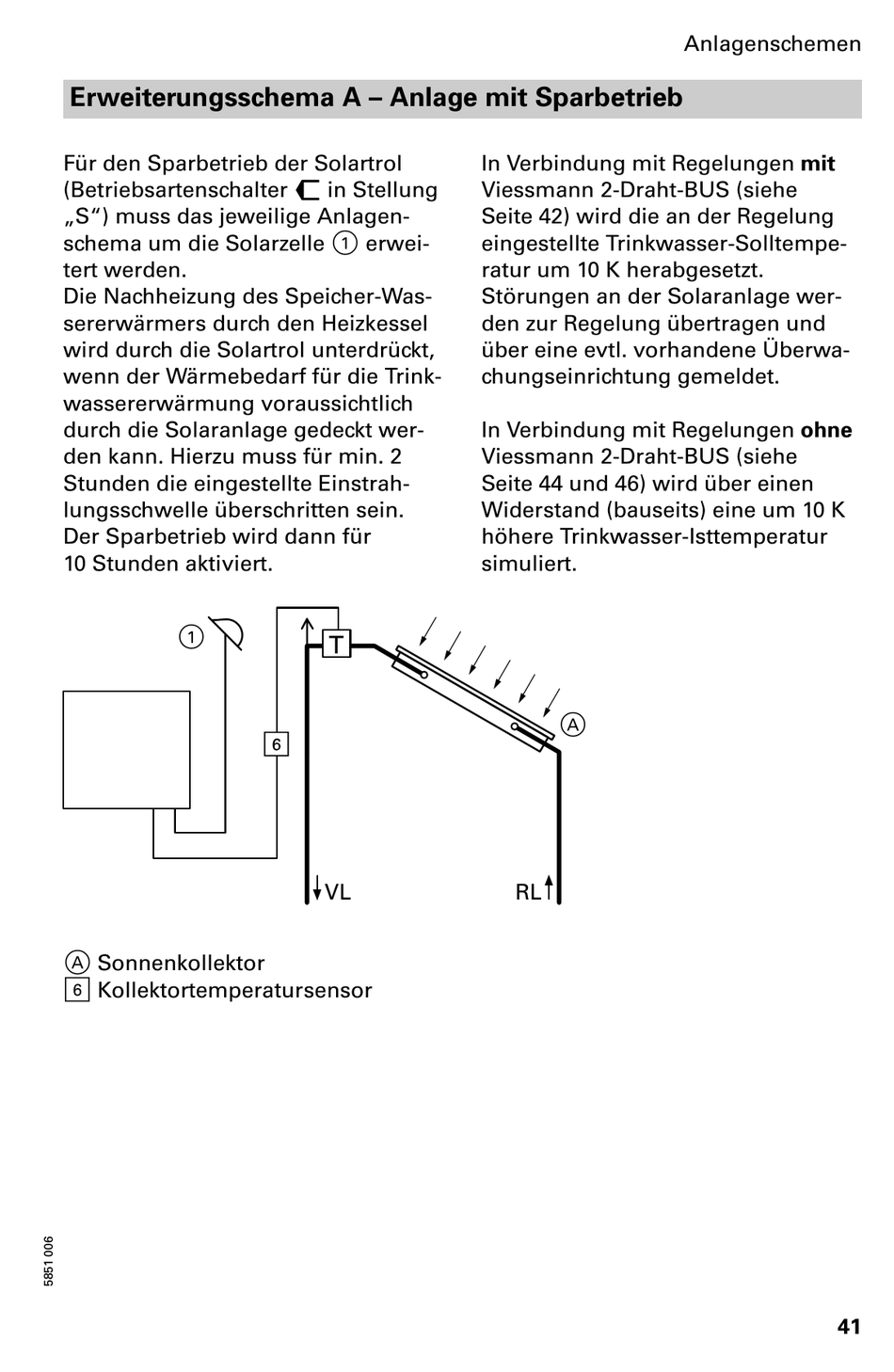

Erweiterungsschema A
Für den Sparbetrieb der Solartrol
(Betriebsartenschalter W in Stellung
S) muss das jeweilige Anlagen
schema um die Solarzelle 1 erwei
tert werden.
Die Nachheizung des Speicher Was
sererwärmers durch den Heizkessel
wird durch die Solartrol unterdrückt,
wenn der Wärmebedarf für die Trink
wassererwärmung voraussichtlich
durch die Solaranlage gedeckt wer
den kann. Hierzu muss für min. 2
Stunden die eingestellte Einstrah
lungsschwelle überschritten sein.
Der Sparbetrieb wird dann für
10 Stunden aktiviert.
1
A Sonnenkollektor
& Kollektortemperatursensor

Anlage mit Sparbetrieb

In Verbindung mit Regelungen mit
Viessmann 2−Draht−BUS (siehe
Seite 42) wird die an der Regelung
eingestellte Trinkwasser Solltempe
ratur um 10 K herabgesetzt.
Störungen an der Solaranlage wer
den zur Regelung übertragen und
über eine evtl. vorhandene Überwa
chungseinrichtung gemeldet.
In Verbindung mit Regelungen ohne
Viessmann 2−Draht−BUS (siehe
Seite 44 und 46) wird über einen
Widerstand (bauseits) eine um 10 K
höhere Trinkwasser Isttemperatur
simuliert.
VL
Anlagenschemen
A
RL
