Anlagenschemen

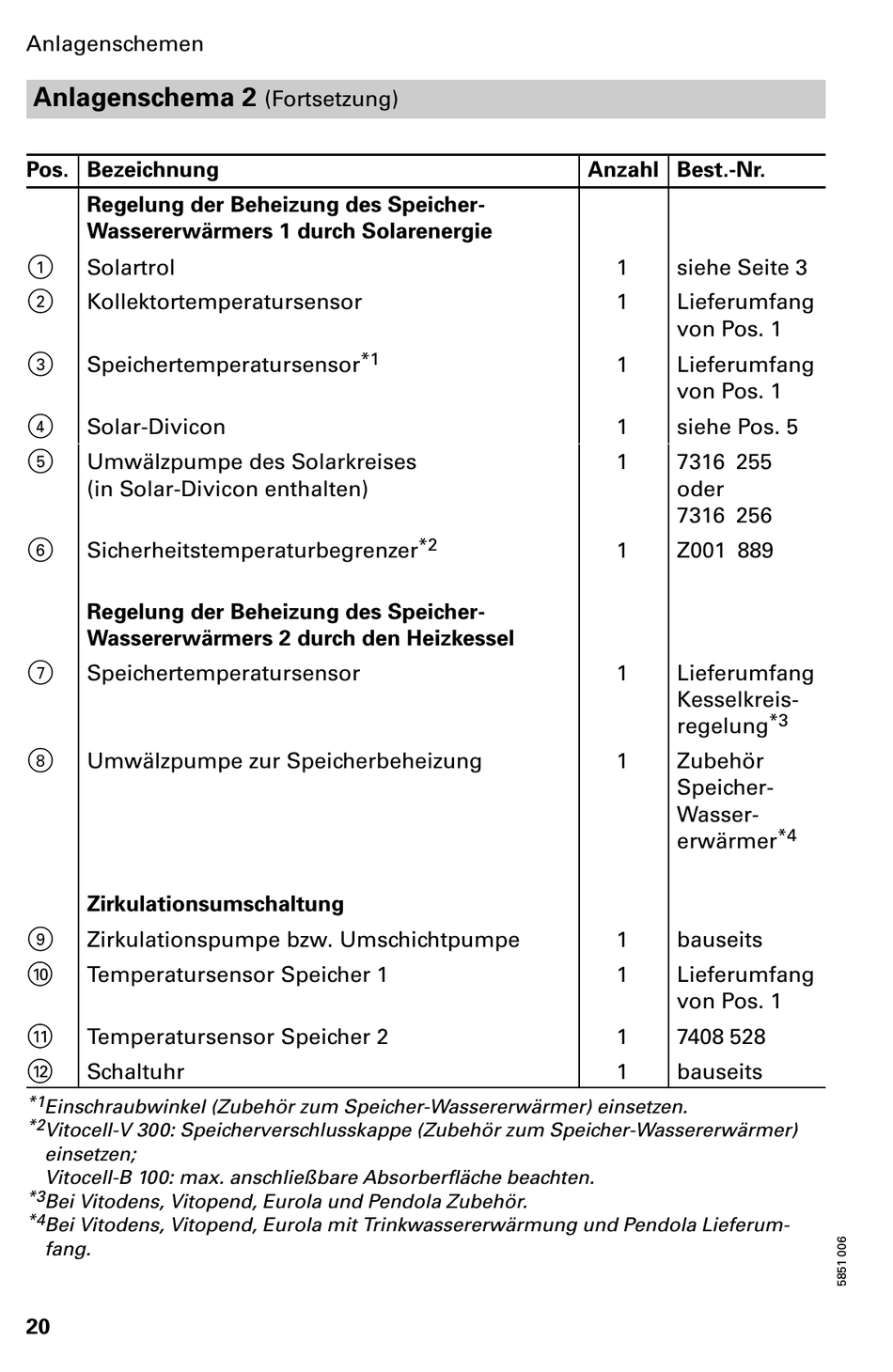

Anlagenschema 2
Pos. Bezeichnung
Regelung der Beheizung des Speicher
Wassererwärmers 1 durch Solarenergie
1
Solartrol
2
Kollektortemperatursensor
3
Speichertemperatursensor
4
Solar Divicon
5
Umwälzpumpe des Solarkreises
(in Solar Divicon enthalten)
6
Sicherheitstemperaturbegrenzer
Regelung der Beheizung des Speicher
Wassererwärmers 2 durch den Heizkessel
7
Speichertemperatursensor
8
Umwälzpumpe zur Speicherbeheizung
Zirkulationsumschaltung
9
Zirkulationspumpe bzw. Umschichtpumpe
qP
Temperatursensor Speicher 1
qQ
Temperatursensor Speicher 2
qW
Schaltuhr
*1
Einschraubwinkel (Zubehör zum Speicher−Wassererwärmer) einsetzen.
*2
Vitocell−V 300: Speicherverschlusskappe (Zubehör zum Speicher Wassererwärmer)
einsetzen;
Vitocell−B 100: max. anschließbare Absorberfläche beachten.
*3
Bei Vitodens, Vitopend, Eurola und Pendola Zubehör.
*4
Bei Vitodens, Vitopend, Eurola mit Trinkwassererwärmung und Pendola Lieferum
fang.
20
(Fortsetzung)
*1
*2
Anzahl Best. Nr.
1 siehe Seite 3
1 Lieferumfang
von Pos. 1
1 Lieferumfang
von Pos. 1
1 siehe Pos. 5
1 7316 255
oder
7316 256
1 Z001 889
1 Lieferumfang
Kesselkreis
regelung
1 Zubehör
Speicher−
Wasser−
erwärmer
1 bauseits
1 Lieferumfang
von Pos. 1
1 7408 528
1 bauseits
*3
*4
