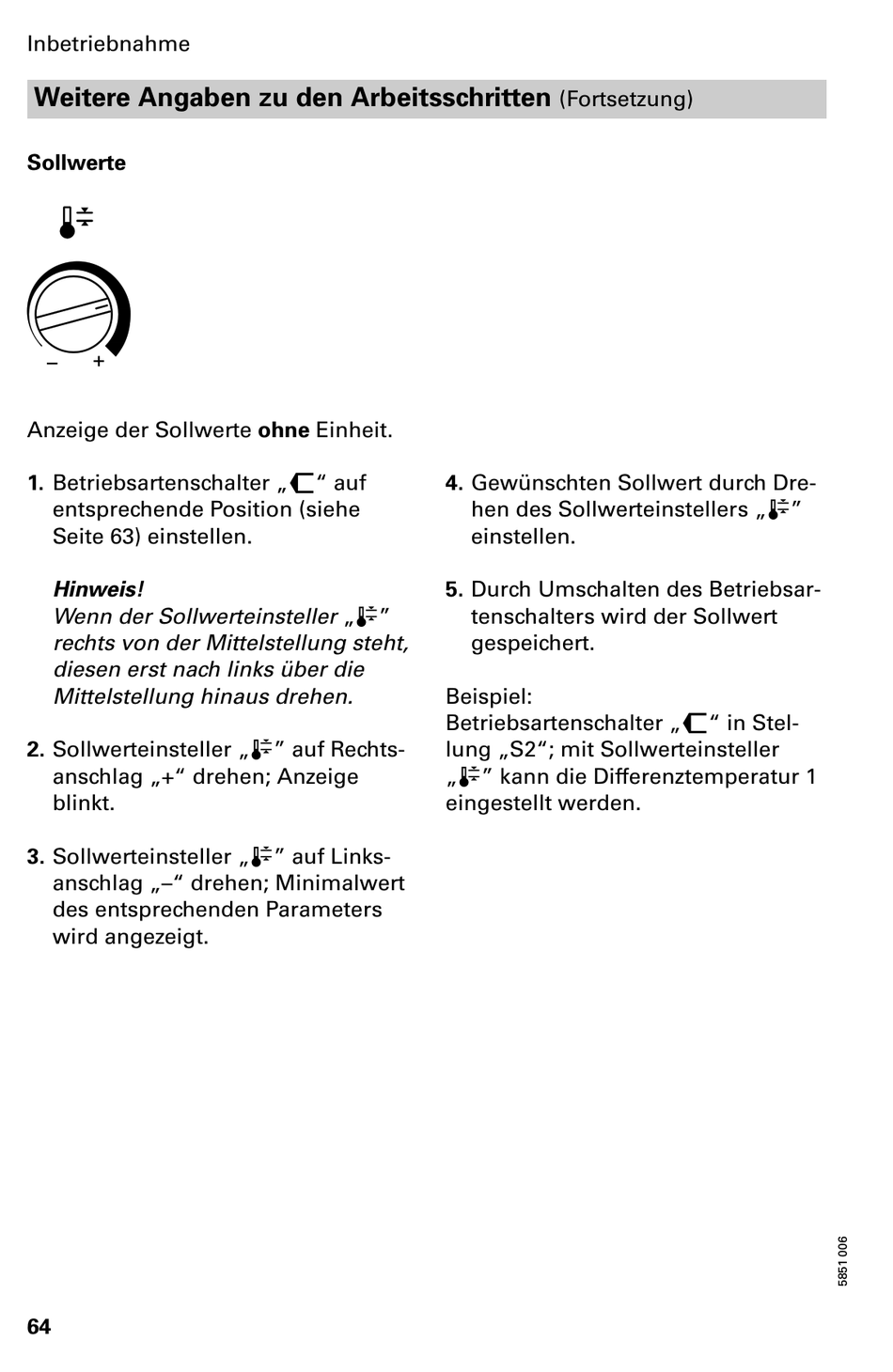

Inbetriebnahme
Weitere Angaben zu den Arbeitsschritten
Sollwerte
+
Anzeige der Sollwerte ohne Einheit.
1. Betriebsartenschalter W auf
entsprechende Position (siehe
Seite 63) einstellen.
Hinweis!
Wenn der Sollwerteinsteller ô"
rechts von der Mittelstellung steht,
diesen erst nach links über die
Mittelstellung hinaus drehen.
2. Sollwerteinsteller ô" auf Rechts
anschlag + drehen; Anzeige
blinkt.
3. Sollwerteinsteller ô" auf Links
anschlag
drehen; Minimalwert
des entsprechenden Parameters
wird angezeigt.
64
(Fortsetzung)
4. Gewünschten Sollwert durch Dre
hen des Sollwerteinstellers ô"
einstellen.
5. Durch Umschalten des Betriebsar
tenschalters wird der Sollwert
gespeichert.
Beispiel:
Betriebsartenschalter W in Stel
lung S2; mit Sollwerteinsteller
ô" kann die Differenztemperatur 1
eingestellt werden.
