Viessmann SOLARTROL Serviceanleitung Seite 15

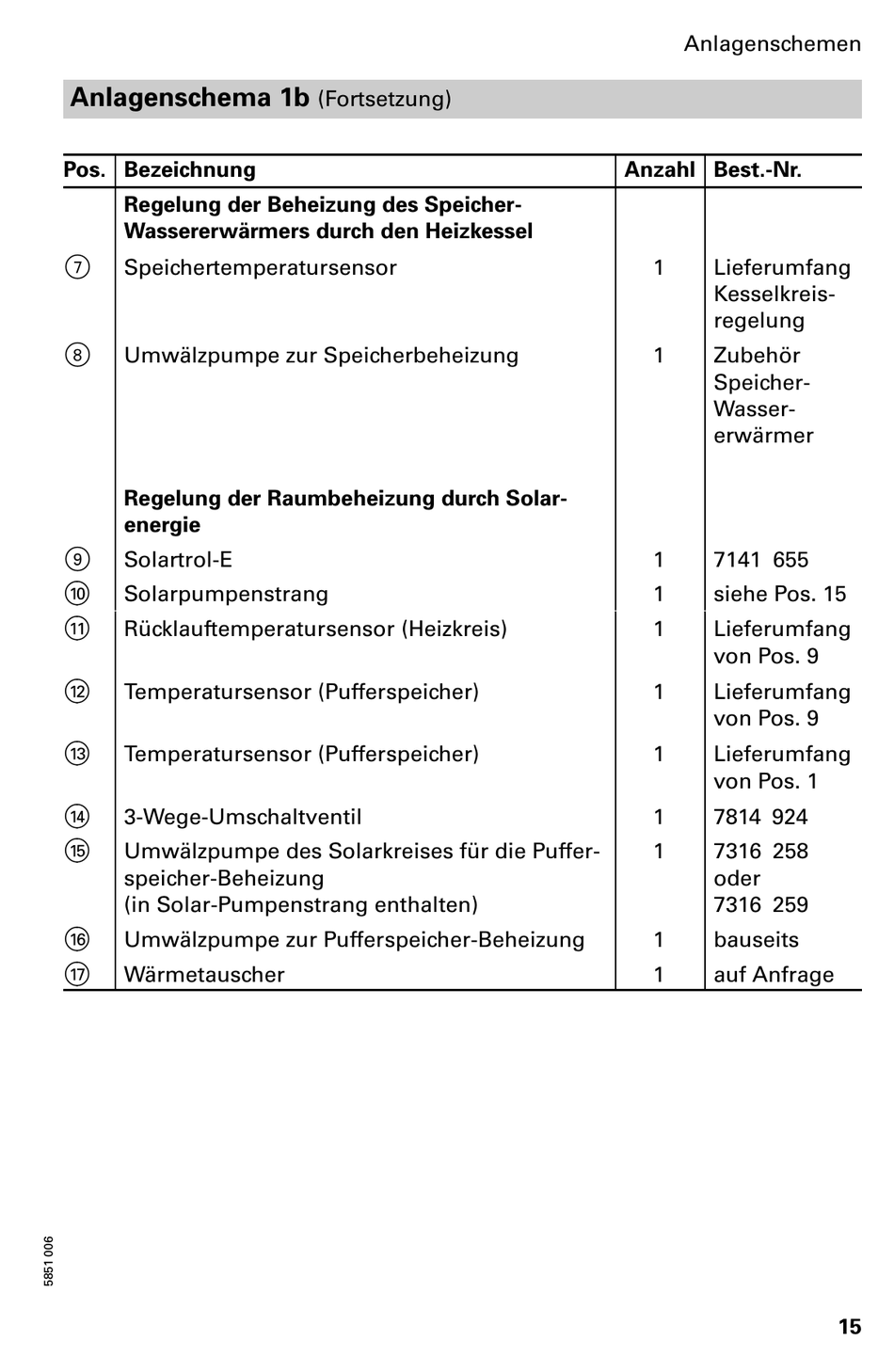

Anlagenschema 1b
Pos. Bezeichnung
Regelung der Beheizung des Speicher
Wassererwärmers durch den Heizkessel
7
Speichertemperatursensor
8
Umwälzpumpe zur Speicherbeheizung
Regelung der Raumbeheizung durch Solar
energie
9
Solartrol−E
qP
Solarpumpenstrang
qQ
Rücklauftemperatursensor (Heizkreis)
qW
Temperatursensor (Pufferspeicher)
qE
Temperatursensor (Pufferspeicher)
qR
3−Wege−Umschaltventil
qT
Umwälzpumpe des Solarkreises für die Puffer
speicher−Beheizung
(in Solar Pumpenstrang enthalten)
qZ
Umwälzpumpe zur Pufferspeicher−Beheizung
qU
Wärmetauscher
(Fortsetzung)
Anlagenschemen
Anzahl Best. Nr.
1 Lieferumfang
Kesselkreis
regelung
1 Zubehör
Speicher−
Wasser−
erwärmer
1 7141 655
1 siehe Pos. 15
1 Lieferumfang
von Pos. 9
1 Lieferumfang
von Pos. 9
1 Lieferumfang
von Pos. 1
1 7814 924
1 7316 258
oder
7316 259
1 bauseits
1 auf Anfrage
15
