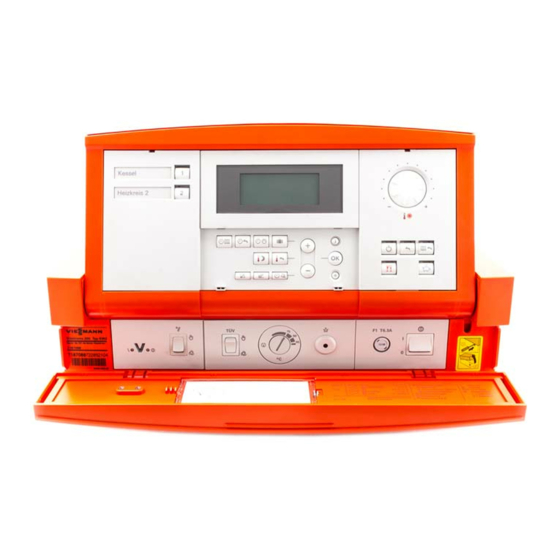

Viessmann Vitotronic 200 Typ KW2 Serviceanleitung Für Die Fachkraft

Witterungsgeführte, digitale kessel- und heizkreisregelung
Vorschau ausblenden Andere Handbücher für Vitotronic 200 Typ KW2:
Inhaltsverzeichnis

Werbung

Quicklinks

Serviceanleitung
für die Fachkraft
Vitotronic 200
Typ KW2
Witterungsgeführte, digitale Kessel und Heizkreisregelung
Gültigkeitshinweis siehe Seite 2.
VITOTRONIC 200
5681 343
11/2001
Ablagehinweis: Servicemappe

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitotronic 200 Typ KW2

Inhaltszusammenfassung für Viessmann Vitotronic 200 Typ KW2

  • Seite 1 Serviceanleitung für die Fachkraft Vitotronic 200 Typ KW2 Witterungsgeführte, digitale Kessel und Heizkreisregelung Gültigkeitshinweis siehe Seite 2. VITOTRONIC 200 5681 343 11/2001 Ablagehinweis: Servicemappe...

  • Seite 2: Allgemeine Informationen

    Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. ¨ Sicherheitshinweis! Arbeiten am Gerät Arbeiten an Gasinstallationen Montage, Erstinbetriebnahme, dürfen nur von einem Installateur Dieses Signalwort kennzeichnet in dieser Anleitung Informationen, Inspektion, Wartung und Instandset vorgenommen werden, der vom zung müssen von autorisierten Fach...
  • Seite 3 Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Gültigkeitshinweis .

  • Seite 4: Anlagenausführung

    Anlagenschemen Anlagenausführung 1 Ein direkt angeschlossener Heizkreis ohne Mischer (Kesselkreis = Heizkreis KK) A Heizkessel mit Vitotronic 200 Stecker B Speicher Wassererwärmer ! Außentemperatursensor sÖKK Heizkreispumpe C Fernbedienung Vitotrol § Kesseltemperatursensor Umwälzpumpe zur Speicher % Speichertemperatursensor oder beheizung (Zubehör) aVG KM BUS Teilnehmer Schaltmodul−V Trinkwasserzirkulations a:A Erweiterung 2−stufiger/mod.
  • Seite 5 Anlagenschemen Anlagenausführung 2 Ein Heizkreis mit Mischer (M1) A Heizkessel mit Vitotronic 200 Stecker B Speicher Wassererwärmer ! Außentemperatursensor sÖM1 Heizkreispumpe Mischerkreis C Fernbedienung Vitotrol ? Vorlauftemperatursensor Umwälzpumpe zur Speicher oder (Zubehör) beheizung (Zubehör) § Kesseltemperatursensor Schaltmodul−V Trinkwasserzirkulations % Speichertemperatursensor oder pumpe aJ Rücklauftemperatursensor...
  • Seite 6 Anlagenschemen Anlagenausführung 3 Ein direkt angeschlossener Heizkreis ohne Mischer (KK) und ein Heizkreis mit Mischer (M1) A Heizkessel mit Vitotronic 200 Stecker B Speicher Wassererwärmer ! Außentemperatursensor sÖKK Heizkreispumpe C Fernbedienung Vitotrol ? Vorlauftemperatursensor sÖM1 Heizkreispumpe Mischerkreis oder (Zubehör) Umwälzpumpe zur Speicher §...
  • Seite 7 Anlagenschemen Anlagenausführung 4 für Vitogas 100, ab 72 kW Beimischschaltung mit Rücklauftemperaturregler T1 über druckarmen Verteiler H für Einkesselanlagen mit großem H mit 1 Heizkreis mit Mischer (M1) H Zufahren des Mischers durch Tem Wasserinhalt (>15 l/kW) peraturregler T1 bei Unterschrei H für den Betrieb mit gleitend abge tung von 35 ºC.
  • Seite 8 Anlagenschemen Anlagenausführung 4 für Vitogas 100, ab 72 kW (Fortsetzung) Beimischschaltung mit Rücklauftemperaturregler T1 über druckarmen Verteiler (Fortsetzung) Erforderliche Geräte Bezeichnung Anzahl Best. Nr. Vitotronic 200 siehe Seite 2 Erweiterungssatz für den Heizkreis mit Mischer 7450 650 (Mischer Motor und Vorlauftemperatursensor) Temperaturregler T1 Z001 866 Verteilerpumpe...

  • Seite 9: H Vorlaufverteiler K Rücklaufsammler L Anschlusskasten

    Anlagenschemen Anlagenausführung 5 für Vitogas 100, ab 72 kW Beimischschaltung mit Rücklauftemperaturanhebung H für Einkesselanlagen mit großem H mit 1 Heizkreis mit Mischer (M1) H Zufahren des Mischers durch Tem Wasserinhalt (>15 l/kW) peraturregler T1 bei Unterschrei H für den Betrieb mit gleitend abge tung von 35 ºC.
  • Seite 10 Anlagenschemen Anlagenausführung 5 für Vitogas 100, ab 72 kW (Fortsetzung) Beimischschaltung mit Rücklauftemperaturanhebung Erforderliche Geräte Bezeichnung Anzahl Best. Nr. Vitotronic 200 siehe Seite 2 Erweiterungssatz für den Heizkreis mit Mischer 7450 650 (Mischer Motor und Vorlauftemperatursensor) Temperaturregler T1 und T2 je 1 Z001 866 Beimischpumpe...

  • Seite 11: Inhaltsverzeichnis

    Inbetriebnahme Ablaufübersicht Seite 1. Bedien und Anzeigeelemente ..............2.

  • Seite 12: Durchführung

    Inbetriebnahme Durchführung 1. Bedien und Anzeigeelemente Zeitprogramm Raumbeheizung Zeitprogramm Warmwasserbereitung Zeitprogramm Zirkulationspumpe Kesseltemperatur Ferienprogramm Beachten Sie den Achtungstext Werteinstellung Information Bestätigung Grundeinstellung Warmwassertemperatur Reduzierte Raumtemperatur Uhrzeit/Datum Niveau der Heizkennlinie Neigung der Heizkennlinie 2. Heizkreis−Zuordnung prüfen H Prüfen, ob Aufkleber für die Heiz Heizkreis 1: Heizkreis 1 ohne kreis−Zuordnung in die entspre Mischer (KK)

  • Seite 13: Sicherheitstemperaturbegrenzer Prüfen

    Inbetriebnahme Durchführung (Fortsetzung) 3. Sicherheitstemperaturbegrenzer prüfen Die Prüfung erfolgt über die TÜV Taste. TÜV Taste muss bei der Prüfung dauernd gedrückt werden Kesseltemperatur (Stellung h). Der Temperaturregler R ist über brückt. Der Brenner ist eingeschaltet, bis die Kesselwassertemperatur die Absicherungstemperatur erreicht und der Sicherheitstemperaturbe °...

  • Seite 14: Ausgänge (Aktoren) Und Sensoren Prüfen

    Inbetriebnahme Durchführung (Fortsetzung) 5. Ausgänge (Aktoren) und Sensoren prüfen Relaistest durchführen 1. K und d ca. 2 Sekunden gleich Relaistest ist aktiviert. Relaistest zeitig drücken. 2. Mit a oder b Relaisausgänge ansteuern. 3. d drücken. Relaistest ist beendet. Folgende Relaisausgänge können angesteuert werden: H Brenner Ein H Brenner 1.

  • Seite 15: Codieradressen Anpassen

    Inbetriebnahme Durchführung (Fortsetzung) 6. Codieradressen anpassen Die Regelung muss je nach Ausstattung der Anlage angepasst werden. Arbeitsschritte zur Codierung siehe Seite 59 und Übersicht der Codierungen ab Seite 61. 7. Heizkennlinien einstellen Die Heizkennlinien stellen den Zusammenhang zwischen Außentemperatur und Kesselwasser− bzw. Vorlauftemperatur dar. Vereinfacht: je niedriger die Außentemperatur, desto höher die Kesselwasser−...
  • Seite 16 Inbetriebnahme Durchführung (Fortsetzung) 7. Heizkennlinien einstellen (Fortsetzung) 1. Raum−Solltemperatur einstellen Raum−Solltemperaturen können für jeden Heizkreis getrennt eingestellt werden. H Normale Raumtemperatur normale Raumtemp. Mit Sollwertsteller Tagestempera Wert wird automatisch nach ca. tur−Sollwert einstellen. 2 Sekunden übernommen. H Reduzierte Raumtemperatur Mit E Nachttemperatur Sollwert reduzierte Raumtemp.

  • Seite 17: Übersicht Serviceebenen

    Serviceabfragen Übersicht Serviceebenen Funktion Tastenkombination Ausstieg Seite K und G ca. 2 Sekunden d drücken Temperaturen, Kesselcodierstecker und Kurzabfragen gleichzeitig drücken K und d ca. 2 Sekunden d drücken Relaistest gleichzeitig drücken c drücken c drücken Betriebszustand d drücken c (wenn Wartung blinkt) Wartungsabfrage d und a bzw.

  • Seite 18: Temperaturen, Kesselcodierstecker Und Kurzabfragen

    Serviceabfragen Temperaturen, Kesselcodierstecker und Kurzabfragen 1. K und G ca. 2 Sekunden gleich Einstieg in Diagnose−Ebene. K und G ca. 2 Sekunden gleichzei Außentemp. Ged. zeitig drücken. −5 tig drücken; 2. Mit a oder b gewünschte mit a oder b gewünschte Abfrage anwählen.

  • Seite 19: Betriebszustände Abfragen

    Serviceabfragen Betriebszustände abfragen 1. c drücken. Abfrage Betriebszustände ist Außentemperatur aktiviert. 2. Mit a oder b gewünschte Betriebszustand−Abfrage wählen. 3. c drücken. Abfrage Betriebszustände ist beendet. Folgende Betriebszustände können je nach Anlagenausstattung abge fragt werden: Heizkreise KK und M1 H Ferienprogramm mit Ab− und Anzeige nur, wenn eingegeben.

  • Seite 20: Anzeige „Wartung" Abfragen Und Zurücksetzen

    Serviceabfragen Anzeige Wartung abfragen und zurücksetzen Nachdem über Codieradressen 1F, 21 und 23 (siehe Seite 62) vorgege bene Grenzwerte erreicht werden, erscheint im Display der Bedieneinheit blin kend die Anzeige Wartung und die rote Störungsanzeige blinkt. Hinweis! Wird eine Wartung durchgeführt, bevor Wartung angezeigt wird, Codierung 24:1 einstellen und anschließend Codierung 24:0;...
  • Seite 21 Störungsbehebung Ablaufübersicht Diagnose 1. Störungsmeldung oder Verhalten der Anlage ermitteln 2. Zugehörige Störungsursache in den Diagnosetabellen suchen Diagnose H bei Störungen mit Störungsanzeige an der Bedien− einheit (Seite 22) Hinweis! Störungscodes aus Störungsspeicher auslesen (Seite 25) H bei Störungen ohne Störungsanzeige an der Bedien− einheit (Seite 26) 3.

  • Seite 22: Außensensor

    Störungsbehebung Diagnose Störungen mit Störungsanzeige an der Bedieneinheit Hinweis! Die rote Störungsanzeige 2 blinkt bei jeder Störung. Störung Bei einer Störungsmeldung blinkt im Erklärung des Störungscodes in Störung Display 1 der Bedieneinheit der Tabelle ab Seite 23. −−Störung−− ºC Mit d kann die Störung quittiert Störung suchen 1.
  • Seite 23 Störungsbehebung Diagnose (Fortsetzung) Störungen mit Störungsanzeige an der Bedieneinheit (Fortsetzung) Störungs Störungsursache Maßnahme Verhalten der Anlage code im Display Regelbetrieb Wartung Wartung durchführen Hinweis! Nach Wartung Codieradresse 24 auf 24:0 stellen. Fährt nach 0 ºC Außentemperatur Kurzschluss Außentemperatursensor prüfen Außentemperatursensor (siehe Seite 40) Unterbrechung Außentemperatursensor...
  • Seite 24 Störungsbehebung Diagnose (Fortsetzung) Störungen mit Störungsanzeige an der Bedieneinheit (Fortsetzung) Störungs Störungsursache Maßnahme Verhalten der Anlage code im Display Regelbetrieb Falsche Codierung der Fernbe Codierschalterstellung der dienung Vitotrol Fernbedienung prüfen Regelbetrieb, max. Pumpen Kommunikationsfehler Einstellung Codieradresse E5 drehzahl drehzahlgeregelte Heizkreis prüfen;...
  • Seite 25 Störungsbehebung Diagnose (Fortsetzung) Störungscodes aus Störungsspeicher (Fehlerhistorie) auslesen Alle aufgetretenen Störungen werden gespeichert und können abgefragt wer den. Die Reihenfolge der Abfrage erfolgt vom letzten zu den vorangegange nen Störungscodes. 1. G und d ca. 2 Sekunden gleich Abfrage Fehlerhistorie ist aktiviert. Fehlerhistorie zeitig drücken.
  • Seite 26 Störungsbehebung Diagnose (Fortsetzung) Störungen ohne Störungsanzeige an der Bedieneinheit Verhalten der Anlage Maßnahmen Pumpen laufen nicht → Heizkessel kalt, Brenner Schornsteinfeger läuft nicht Prüfschalter auf Betriebsspannung prüfen (Hauptschalter, Netzanschlussleitung, Steck verbinder fÖ, Netzschalter, Sicherung F1, T6,3 A). h stellen Falls Sicherung F1, T6,3 A defekt: 1.
  • Seite 27 Störungsbehebung Diagnose (Fortsetzung) Störungen ohne Störungsanzeige an der Bedieneinheit (Fortsetzung) Verhalten der Anlage Maßnahmen Sollwert zu hoch oder zu niedrig → Kesselwassertemperatur Kesselwassertem ist zu hoch oder zu peratur Ist und Einstellwerte der Schaltuhr, Heizkennlinien und Codieradressen prüfen. niedrig Sollwert mitein Sollwertsteller und Fernbedienung (falls vorhanden) prüfen: ander vergleichen 1.

  • Seite 28: Funktionsbeschreibung

    Funktionsbeschreibung Kesseltemperaturregelung Kurzbeschreibung Die Regelung der Kesselwassertem abhängig vom vorhandenen Heizkes Der Kesselwassertemperatur Istwert peratur erfolgt durch Ein bzw. Aus sel und der Heizungs und Rege wird für die Regelung der Heizkreise schalten des Brenners. lungsausstattung. und des Speicher Wassererwärmers Die Schaltdifferenz beträgt im Anlie Beim Aufheizen des Speicher benötigt.

  • Seite 29: Heizkreisregelung

    Funktionsbeschreibung Heizkreisregelung Kurzbeschreibung Codieradressen, die Einfluss auf die Die Regelung verfügt über Regel Die Regelung der Vorlauftemperatur kreise für einen Heizkreis ohne des Heizkreises mit Mischer (M1) Heizkreisregelung nehmen Mischer (KK) und einen Heizkreis mit erfolgt durch schrittweises Öffnen Mischer (M1). bzw.

  • Seite 30: D Kesselwassertemperatur (Bei Differenztemperatur = 8 K) E Untere Kesselwassertemperatur

    Funktionsbeschreibung Heizkreisregelung (Fortsetzung) Funktionen (Fortsetzung) Sommersparschaltung Fußbodenheizung Vorlauftemperaturregelung (Heizkreispumpen−Logik) (nur in Verbindung mit Heizkreis mit Mischer (M1)) Differenztemperatur: Ist die Außentemperatur höher als Die Differenztemperatur ist über der eingestellte Raumtemperatur− Zum Erreichen einer optimalen Fuß Codieradresse 05" einstellbar, Sollwert, wird die Heizkreispumpe bodenheizung kann zusätzlich ein Anlieferungszustand: 8K.
  • Seite 31 Funktionsbeschreibung Heizkreisregelung (Fortsetzung) Funktionen (Fortsetzung) Regelbereichsgrenze oben Regelbereichsgrenze unten Elektronische Maximalbegrenzung Elektronische Minimalbegrenzung Einstellbereich: 1 bis 127 ºC Einstellbereich: 1 bis 127 ºC Änderung über Codieradresse C6". Änderung über Codieradresse C5". Hinweis! Die Maximalbegrenzung ist kein Ersatz für den Temperaturwächter für Fußbodenheizung.

  • Seite 32: Speichertemperaturregelung

    Funktionsbeschreibung Speichertemperaturregelung Kurzbeschreibung Bei der Speichertemperaturregelung Während der Speicherbeheizung Codieradressen, die Einfluss auf die handelt es sich um eine Konstantre wird eine konstante obere Kessel Speichertemperaturregelung gelung. Sie erfolgt durch Ein− und wassertemperatur eingestellt und die nehmen Ausschalten der Umwälzpumpe zur Wohnraumbeheizung abgeschaltet 55, 56, 58 bis 62, 64, 66, 70 bis 75, Speicherbeheizung.
  • Seite 33 Funktionsbeschreibung Speichertemperaturregelung (Fortsetzung) Regelablauf Speicher−Wassererwärmer wird kalt Speicher−Wassererwärmer ist warm (Sollwert 2,5, einstellbar über (Sollwert +2,5 K) Codieradresse 59") Der Kesselwassertemperatur Soll Der Kesselwassertemperatur−Soll wert wird auf den witterungsabhän wert wird um 20 K höher als der gigen Wert zurückgesetzt. Trinkwassertemperatur−Sollwert gesetzt (einstellbar über Codiera dresse 60").
  • Seite 34 Zusatzinformationen Übersicht Seite Technische Daten ................... . . Bauteile Übersicht der Anschlüsse .

  • Seite 35: Zusatzinformationen

    Zusatzinformationen Technische Daten Nennspannung: 230 V~ Zulässige Nennbelastbarkeit der Relaisaus Nennfrequenz: 50 Hz Umgebungs gänge bei 230 V~ für Nennstrom: 6 A~ temperatur H Heizkreis pumpen sÖ: Leistungs H bei Betrieb: 0 bis 40 ºC 4 (2) A~ aufnahme: Verwendung in H Umwälz Schutzklasse: Wohn und Hei...

  • Seite 36: Grundleiterplatte

    Zusatzinformationen Bauteile (Fortsetzung) Grundleiterplatte, Best.−Nr. 7819 361 Die Grundleiterplatte enthält: H Relais zum Ansteuern der Pumpen und des Brenners H Buchsen für Anschluss der Sensoren H Buchsen für Netzanschluss, Heiz kreispumpen, Mischer Motor und Brenner H Sicherung F2, T4 A Elektronikleiterplatte, Best.−Nr.

  • Seite 37: Leiterplatte Optolink/Schornsteinfeger−Prüfschalter

    Zusatzinformationen Bauteile (Fortsetzung) Leiterplatte Optolink/Schornsteinfeger−Prüfschalter, Best.−Nr. 7819 323 Die Leiterplatte enthält: Schornsteinfeger−Prüfschalter für Abgasmessungen mit kurzzeitig H Anzeige der Betriebsbereitschaft angehobener Kesselwassertempe− H Anzeige von Störungen ratur. H Optolink Laptop−Schnittstelle H Schornsteinfeger−Prüfschalter In Stellung h werden folgende Funktionen ausgelöst: H Brennereinschaltung (kann verzögert werden durch Heiz ölvorwärmung, Kombinierte Ne benluftvorrichtung Vitoair oder...

  • Seite 38: Kesselcodierstecker

    Zusatzinformationen Bauteile (Fortsetzung) Kesselcodierstecker Zur Abstimmung der Arbeitsweise der Regelung auf den Heizkessel. Vitotronic 200 Kesselcodier Best.−Nr. in Verbindung mit stecker Vitola 100, Typ VC1 7818 916 Vitola 111, Typ VS1 Vitorond 200, Typ VR2 7818 915 Vitola 200, Typ VB2 und VF2 Vitola 222, Typ VS2 Vitola 300, Typ VT3 Vitogas 100, Typ GS1...

  • Seite 39: Sicherheitstemperaturbegrenzer

    Zusatzinformationen Bauteile (Fortsetzung) Sicherheitstemperaturbegrenzer, Best.−Nr. 7820 035 H Elektromechanischer Temperatur schalter nach dem Flüssigkeits− Ausdehnungsprinzip mit Verriege lung H Eigensicher; bei undichtem Kapil larrohr oder Umgebungstempera turen unter 10 ºC erfolgt ebenfalls Verriegelung H Begrenzt die Kesselwassertempera tur auf den maximal zulässigen Wert durch Abschalten und Verrie geln.

  • Seite 40: Außentemperatursensor

    Zusatzinformationen Bauteile (Fortsetzung) Außentemperatursensor, Best.−Nr. 7820 148 Der Sensor erfasst die Temperatur der Gebäudeaußenwand (kann höher oder niedriger als die Lufttemperatur sein). Anschluss Zweiadrige Leitung, max. 35 m Länge bei einem Leiterquerschnitt von 1,5 mm Kupfer. Außentemperatursensor prüfen A Außentemperatur 1.

  • Seite 41: A Außentemperatursensor B Funkuhrempfänger

    Zusatzinformationen Bauteile (Fortsetzung) Funkuhrempfänger, Best.−Nr. 7450 563 Zubehör Über den Funkuhrempfänger erfolgt eine vollautomatische Zeiteinstellung der Regelung und der Fernbedienung (falls angeschlossen). Anschluss Zweiadrige Leitung, max. 35 m Länge bei einem Leiterquerschnitt von 1,5 mm Kupfer. Empfang prüfen Bei Empfang blinkt die grüne LED im Funkuhrempfänger.

  • Seite 42: Kesseltemperatursensor

    Zusatzinformationen Bauteile (Fortsetzung) Kesseltemperatursensor, Best.−Nr. 7450 632 und Speichertemperatursensor, Best. Nr. 7450 633 Anschluss Den Kesseltemperatursensor in Buchse 3, den Speichertemperatur sensor in Buchse 5 der Regelung einstecken. Sensor prüfen 1. Stecker § bzw. % im Anschluss raum abziehen. 2. Widerstand des Sensors an Klem men 1 und 2 des Steckers messen.

  • Seite 43: Abgastemperatursensor

    Zusatzinformationen Bauteile (Fortsetzung) Abgastemperatursensor, Best.−Nr. 7450 630 Zubehör Der Sensor erfasst die Abgastemperatur und überwacht den eingegebenen Grenzwert. Anschluss Der Sensor wird in Buchse 15 der Regelung eingesteckt. Abgastemperatursensor prüfen 1. Stecker aG im Anschlussraum abziehen. 1020 2. Widerstand des Sensors an Klem men 1 und 2 des Steckers messen.

  • Seite 44: Erweiterungssatz Für Einen Heizkreis Mit Mischer

    Zusatzinformationen Bauteile (Fortsetzung) Erweiterungssatz für einen Heizkreis mit Mischer, Best.−Nr. 7450 650 Zubehör Bestehend aus Vorlauftemperatursensor als Anlegetemperatursensor zur Erfassung der Vorlauftemperatur und Mischer−Motor, mit Anschlussleitung, 4 m lang, und Steckverbinder für Anschluss der Heizkreispumpe. Technische Angaben zum Sensor und Mischer−Motor siehe unten und Seite 45. Anlegetemperatursensor, Best.−Nr.

  • Seite 45: Mischer Motor

    Zusatzinformationen Bauteile (Fortsetzung) Mischer−Motor, Best.−Nr. 7450 657 Zubehör Technische Daten Nennspannung: 230 V~ Nennfrequenz: 50 Hz Leistungsaufnahme: 4 W Schutzart: IP 22 D Drehmoment: 3 Nm Laufzeit für 90ºí: 120 s 3 2 1 Drehrichtungsänderung Abdeckhaube abschrauben und drei poligen Steckverbinder B um 180º gedreht wieder einstecken.

  • Seite 46: Kupplungsschalter B In Stellung

    Zusatzinformationen Bauteile (Fortsetzung) Mischer−Motor für Flansch−Mischer, Best.−Nr. 9522 487, für Heizungsmischer DN 40 und 50 Zubehör Technische Daten Nennspannung: 230 V~ Nennfrequenz: 50 Hz Leistungsaufnahme: 3 W Schutzart: IP 42 Drehmoment: 5 Nm Laufzeit für 90ºí: 135 s Drehrichtungsänderung Vertauschen der beiden Adern an Klemmen Y1 und Y2.

  • Seite 47: Installationsbeispiele

    Zusatzinformationen Bauteile (Fortsetzung) Installationsbeispiele Der elektrische Anschluss des Mischer Motors ist im Der elektrische Anschluss des Mischer Motors muss für Anlieferungszustand für diese Installationsbeispiele pas diese Installationsbeispiele geändert werden (siehe send ausgeführt; keine Änderung vornehmen. Drehrichtungsänderung Seite 45 und 46). A Markierungskerbe HR Heizungsrücklauf KR Kesselrücklauf...

  • Seite 48: Temperaturwächter

    Zusatzinformationen Bauteile (Fortsetzung) Temperaturwächter Zubehör Temperaturwächter als Tauchtemperaturwächter, Best.−Nr. 7151 728, und als Anlegetemperaturwächter, Best.−Nr. 7151 729, erhältlich. Schutz der Fußbodenheizung und des Bodenbelages gegen eine mögli che Übertemperatur im Fehlerfall. Elektromechanischer Temperatur wächter nach dem Flüssigkeits−Aus dehnungsprinzip. Schaltet bei Überschreiten des Ein stellwertes die Heizkreispumpe ab.

  • Seite 49: Vitotrol 200

    Zusatzinformationen Bauteile (Fortsetzung) Vitotrol 200, Best.−Nr. 7450 017 Zubehör Mit der Fernbedienung können für einen Heizkreis Tagestemperatur, Betriebs programm, Spar− und Partybetrieb eingestellt werden. Die Fernbedienung hat einen eingebauten Raumtemperatursensor zur Raum temperaturaufschaltung in Verbindung mit einem Heizkreis mit Mischer. Funktionsänderungen können über die Codieradressen A0, b0 bis b10, C0 bis C2, E1 und E2 (siehe Gesamtübersicht der Codierungen) vorgenommen werden.

  • Seite 50: Vitotrol 300

    Zusatzinformationen Bauteile (Fortsetzung) Vitotrol 300, Best.−Nr. 7450 790 Zubehör Mit der Fernbedienung können für einen Heizkreis Tages− und Nachttempera tur, Trinkwassertemperatur, Betriebsprogramm, Ferienprogramm, Schaltzei ten, Spar− und Partybetrieb eingestellt werden. Die Fernbedienung hat einen eingebauten Raumtemperatursensor zur Raum temperaturaufschaltung in Verbindung mit einem Heizkreis mit Mischer. Funktionsänderungen können über die Codieradressen A0, b0 bis b10, C0 bis C2, E1 und E2 (siehe Gesamtübersicht der Codieradressen) vorgenommen werden.

  • Seite 51: Mehrere Fernbedienungen Anschließen

    Zusatzinformationen Bauteile (Fortsetzung) Mehrere Fernbedienungen anschließen Zubehör Bei Anschluss mehrerer Fernbedienungen an die Regelung den als Zubehör erhältlichen KM BUS Verteiler, Best. Nr. 7415 028, einsetzen oder bauseits eine Anschlussdose setzen. Variante 1 H Werden außer den Fernbedienun gen keine weiteren BUS Teilneh mer angeschlossen, wird der Stek ker aVG der jeweiligen Fernbe−...

  • Seite 52: Raumtemperatursensor

    Zusatzinformationen Bauteile (Fortsetzung) Raumtemperatursensor, Best.−Nr. 7408 012 Zubehör Der Raumtemperatursensor dient der Erfassung der Raumtemperatur, wenn die Fernbedienung nicht an geeigneter Stelle plaziert werden kann. Anschluss Zweiadrige Leitung, max. 35 m Länge bei einem Leiterquerschnitt von 1,5 mm Kupfer. Auf der Rückseite des Gehäuseober teils der Fernbedienung Codierschal ter 3 auf ON"...

  • Seite 53: Stecker Abö Für Externe Sicherheitseinrichtungen

    Zusatzinformationen Bauteile (Fortsetzung) Stecker aBÖ für externe Sicherheitseinrichtungen, Best.−Nr. 7819 028 An Stecker aBÖ können externe Sicherheitseinrichtungen in Reihe geschaltet angeschlossen werden (z.B. Minimaldruckbegrenzer, Wassermangelsicherung usw.). Ebenfalls können eine externe Regelabschaltung (z.B. über Temperaturwäch ter) und eine externe Brennereinschaltung angeschlossen werden. ¨...

  • Seite 54: Schaltmodul V

    Zusatzinformationen Bauteile (Fortsetzung) Schaltmodul V, Best.−Nr. 7415 031 Zubehör Schaltmodul−V zur Funktionserweiterung der Regelung. Codieradressen 32, 33 und 74 (siehe Gesamtübersicht der Codierun gen) beachten. Das Schaltmodul−V wird automatisch von der Regelung erkannt (Codierung 94:2). DE7 Kurzzeitbetrieb Zirkulations pumpe DE6 Externer Störmeldeeingang DE5 Externe Brenneranforderung (2.

  • Seite 55: Km Bus Verteiler

    Zusatzinformationen Bauteile (Fortsetzung) KM−BUS−Verteiler, Best.−Nr. 7415 028 Zubehör Über den KM−BUS−Verteiler wird die Verbindung der Vitotronic zu Fernbedie nungen, Fernüberwachungseinrichtungen und Schaltmodul−V hergestellt. A Anschlussraum KM−BUS−Verteiler B Klemmen für den Anschluss weiterer KM−BUS−Teilnehmer (Anschluss an Klemmen X8.1 und X8.2, X8.3 und X8.4 bzw. X8.5 und X8.6) C Anschlüsse Zubehör (Buchsen X2"...

  • Seite 56: A Zur Regelung B Zum Brenner

    Zusatzinformationen Bauteile (Fortsetzung) Brenneranschlussleitung, Best.−Nr. 7819 318 Für Heizkessel mit Öl−/Gas−Gebläsebrennern. Max. Stromaufnahme 4 (2) A. Gerätebezeichnungen Klemmenbezeichnungen Sicherheitstemperaturbegren Phase über Sicherheitstem zer der Regelung peraturbegrenzer an den Temperaturregler der Rege Brenner lung Schutzleiter zum Brenner Störsignal Brenner Null Leiter zum Brenner Betriebsstundenzähler T1, T2 Regelkette Anschluss Brennerstörung...

  • Seite 57: Erweiterung 2−Stufiger/Modulierender Brenner

    Zusatzinformationen Bauteile (Fortsetzung) Erweiterung 2 stufiger/modulierender Brenner, Best.−Nr. 7404 960 Diese Funktionserweiterung wird mit dem Heizkessel geliefert. Codieradressen 02, 10 bis 16, 18, 1A, 26 und 29 (siehe Gesamtübersicht der Codierungen) beachten. Max. Stromaufnahme H 2 stufig: 1 (0,5) A H modulierend: 0,1 (0,05) A Klemmenbezeichnungen T6, T7, T8 Regelkette 2.

  • Seite 58: Nebenluftvorrichtung Vitoair

    Zusatzinformationen Bauteile (Fortsetzung) Nebenluftvorrichtung Vitoair, Best.−Nr. 7338 725 und 7339 703 Zubehör Heizkessel Funktionsprüfung Drehknopf C am Motor drücken und gleichzeitig in Mittelstellung dre hen. H Brenner von der Regelung freige geben → Drehknopf muss sich in Rich tung 3 bewegen. Der Motor gibt die Regelscheibe frei, das Abgasrohr ist geöffnet.

  • Seite 59: Codierebene 1 Aufrufen

    Zusatzinformationen Codierung 1 Codierebene 1 aufrufen 1. K und L ca. 2 Sekunden gleich Einstieg in Codierebene 1. Codierung 1 zeitig drücken. Cod. 1 2. Mit a oder b gewünschte Adresse blinkt. Anlagenschema Codieradresse wählen; Cod. 1 Wert blinkt. mit d bestätigen. Im Display erscheint kurz über 3.

  • Seite 60: Codierebene 2 Aufrufen

    Zusatzinformationen Codierung 2 Codierebene 2 aufrufen In der Gesamtübersicht ab Seite 61 sind alle mögliche Codieradressen aufgeführt. Es werden nur die Codieradressen angezeigt, die der Anlagenausführung und −ausstattung entsprechend geändert werden können. Die Codieradressen sind nach neben stehendem Schema gegliedert. Anlagenschema Cod.

  • Seite 61: Gesamtübersicht

    Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert 00 : 1 Anlagen− Anlagenausführung 1 ohne Trink 00 : 2 Anlagenausführung 1 mit Trinkwassererwärmung (KK) wassererwärmung (KK) schema schema 00 : 3 Anlagenausführung 2 ohne Trinkwassererwärmung (M1) 00 : 4 Anlagenausführung 2...
  • Seite 62 Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert 06 : 85 Kessel/ Maximalbegrenzung der Kessel 06 : 20 Maximalbegrenzung der Kessel Brenner wassertemperatur eingestellt wassertemperatur einstellbar von auf 85 ºC 06 : 130 20 bis 130 ºC 10 : 20 Kessel/...
  • Seite 63 Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert 24 : 0 Kessel/ Keine Anzeige von Wartung" 24 : 1 Anzeige Wartung" im Display Brenner (Adresse wird automatisch gesetzt, muss manuell nach Wartung zurückgesetzt werden) 26 : 0 Kessel/...
  • Seite 64 Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert 60 : 20 Warm Während der Trinkwassererwär 60 : 10 Differenz Kesselwassertemperatur wasser mung ist die Kesselwassertempera zur Trinkwasser Solltemperatur tur um max. 20 K höher als die 60 : 50 einstellbar von 10 bis 50 K Trinkwasser Solltemperatur...
  • Seite 65 Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert 74 : 5 Warm Mit Schaltmodul−V: wasser Über potenzialfreien Schaltkontakt 74 : 0 Einschaltzeit einstellbar kann die Zirkulationspumpe für von 0 bis 15 Minuten 5 Minuten eingeschaltet werden 74 : 15 75 : 0...
  • Seite 66 Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse: Adresse:Wert Wert 90 : 128 Allgemein Zeitkonstante für die Berechnung 90 : 0 Entsprechend des eingestellten der geänderten Außentemperatur Wertes schnelle (niedrigere Werte) 21,3 Stunden 90 : 199 bzw.
  • Seite 67 Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse: Adresse:Wert Wert A4 : 0 Kesselkreis/ Mit Frostschutz A4 : 1 Kein Frostschutz, Mischerkreis Einstellung nur möglich, wenn Codierung A3 : 9 eingestellt ist. Hinweis! Sicherheitshinweis auf Seite 66 beachten.
  • Seite 68 Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse: Adresse:Wert Wert b0 : 0 Kesselkreis/ Mit Fernbedienung: b0 : 1 Heizbetrieb: witterungsgeführt Mischerkreis Witterungsgeführter Betrieb im Heizbetrieb und im reduzierten Red. Betrieb: mit Raumaufschaltung Betrieb b0 : 2 Heizbetrieb: mit Raumaufschaltung...
  • Seite 69 Zusatzinformationen Codierungen (Fortsetzung) Codierung 2 (Gesamtübersicht der Codierungen) (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung Adresse: zustand Wert Adresse:Wert b6 : 0 Kesselkreis/ Mit Fernbedienung: Ohne Schnellaufheizung/Schnell− b6 : 1 Mit Schnellaufheizung/Schnellab Mischerkreis absenkung senkung Schnellabsenkung: Nur bei witterungsgeführtem Betrieb mit Raumaufschaltung möglich.
  • Seite 70 Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse: Adresse:Wert Wert C1 : 0 Kesselkreis/ Mit Fernbedienung: Mischerkreis Ohne Ausschaltzeitoptimierung C1 : 1 Mit Ausschaltzeitoptimierung (max. Verschiebung von 10 bis C1 : 12 120 Minuten) Kesselkreis/ C2 : 0...
  • Seite 71 Zusatzinformationen Codierung 2 (Fortsetzung) Gesamtübersicht (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse: Adresse:Wert Wert E5 : 0 Kesselkreis/ Ohne drehzahlgeregelte Heizkreis E5 : 1 Mit drehzahlgeregelter Heizkreis Mischerkreis pumpe pumpe; wird automatisch erkannt Maximale Drehzahl einstellbar E6 : 100 Kesselkreis/ Maximale Drehzahl der drehzahl...
  • Seite 72 Zusatzinformationen Codierung 2 (Fortsetzung) Diagramme Estrichfunktion Temperatur Zeit Profil 1 (F1 : 1) Temperatur Zeit Profil 2 (F1 : 2) Temperatur Zeit Profil 3 (F1 : 3) Temperatur Zeit Profil 4 (F1 : 4)

  • Seite 73: Tabelle Zum Eintragen Von Einstellungen Und Ausstattung

    Zusatzinformationen Tabelle zum Eintragen von Einstellung und Ausstattung Geänderte Funktion bitte ankreuzen. Funktion im Anlieferungszustand Geänderte Funktion H Sicherheitstemperaturbegrenzer E eingestellt auf j Umgestellt auf 100 ºC 110 ºC H Temperaturregler R eingestellt auf 75 ºC j Umgestellt auf 87 ºC H Elektronische Maximalbegrenzung für den Heizkreis 1 j Umgestellt auf ºC...
  • Seite 74 Zusatzinformationen Tabelle zum Eintragen von Einstellung und Ausstattung (Fortsetzung) Funktion im Anlieferungszustand Geänderte Funktion Schalthysterese H Die Schalthysterese für den Brenner beträgt 4 K ERB50 Funktion j Die Schalthysterese passt sich automatisch der jeweili gen Kesselbelastung an; es stellen sich Werte zwi schen 6 und 12 K ein ERB80 Funktion j Die Schalthysterese passt sich automatisch der jeweili...

  • Seite 75: Anschluss Und Verdrahtungsschema

    KM BUS−Teilnehmer z.B. Fernbedienung Vitotrol Erweiterung 2 stufiger/mod. Brenner Dieses Schaltschema gilt nur im Zusammenhang mit dem Einsatz von Viessmann Produkten. Die eingebauten Temperaturregler und Sicherheitstemperaturbegrenzer entsprechen den Vorschriften der DIN 3440 Technische Änderungen vorbehalten! Typ und Fabrikat DIN Reg. Nr. Zeitkonstante Temperaturregler TR 55.18015.050, Fa.
  • Seite 76 Zusatzinformationen Einzelteilliste Hinweise für Ersatzbestellungen! Best. Nr. und Herstell Nr. (siehe Typen schild) sowie die Positionsnummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 001 Leitungsschelle 004 Anschlagscheibe für Temperatur regler R 005 Abdeckstopfen für Sicherheitstem peraturbegrenzer E 010 Frontblende 011 Bedienfeld unten rechts...

  • Seite 77: Einzelteilliste
