Anlagenschemen

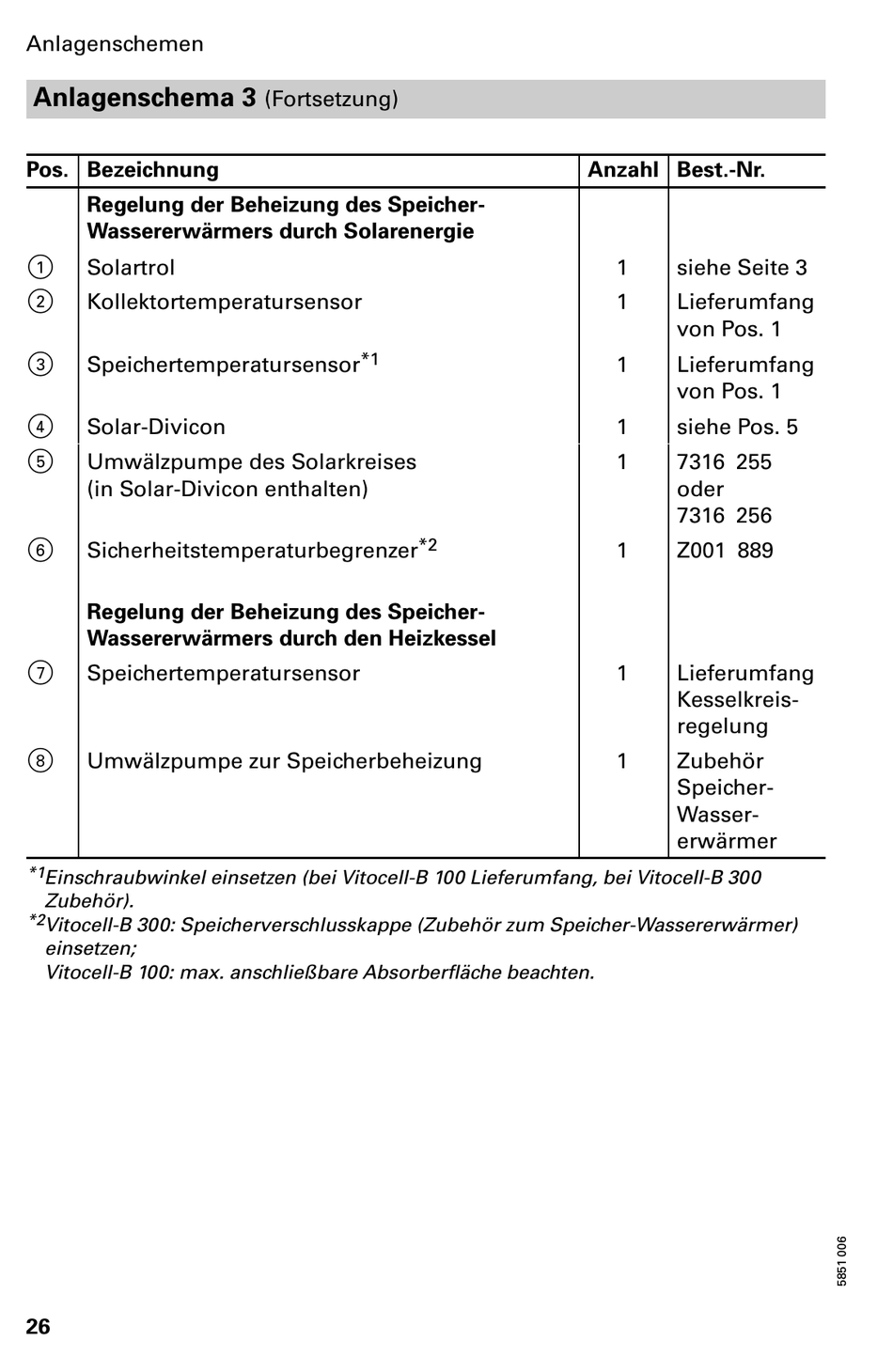

Anlagenschema 3
Pos. Bezeichnung
Regelung der Beheizung des Speicher
Wassererwärmers durch Solarenergie
1
Solartrol
2
Kollektortemperatursensor
3
Speichertemperatursensor
4
Solar Divicon
5
Umwälzpumpe des Solarkreises
(in Solar Divicon enthalten)
6
Sicherheitstemperaturbegrenzer
Regelung der Beheizung des Speicher
Wassererwärmers durch den Heizkessel
7
Speichertemperatursensor
8
Umwälzpumpe zur Speicherbeheizung
*1
Einschraubwinkel einsetzen (bei Vitocell B 100 Lieferumfang, bei Vitocell−B 300
Zubehör).
*2
Vitocell−B 300: Speicherverschlusskappe (Zubehör zum Speicher Wassererwärmer)
einsetzen;
Vitocell−B 100: max. anschließbare Absorberfläche beachten.
26
(Fortsetzung)
*1
*2
Anzahl Best. Nr.
1 siehe Seite 3
1 Lieferumfang
von Pos. 1
1 Lieferumfang
von Pos. 1
1 siehe Pos. 5
1 7316 255
oder
7316 256
1 Z001 889
1 Lieferumfang
Kesselkreis
regelung
1 Zubehör
Speicher−
Wasser−
erwärmer
