Einzelteilliste - Viessmann SOLARTROL Serviceanleitung

Einzelteilliste

Einzelteilliste
Hinweise für Ersatzbestellungen!
Best. Nr. und Herstell Nr. (siehe Typen
schild) sowie die Positionsnummer des
Einzelteils (aus dieser Einzelteilliste)
angeben.
Handelsübliche Teile sind im örtlichen
Fachhandel erhältlich.

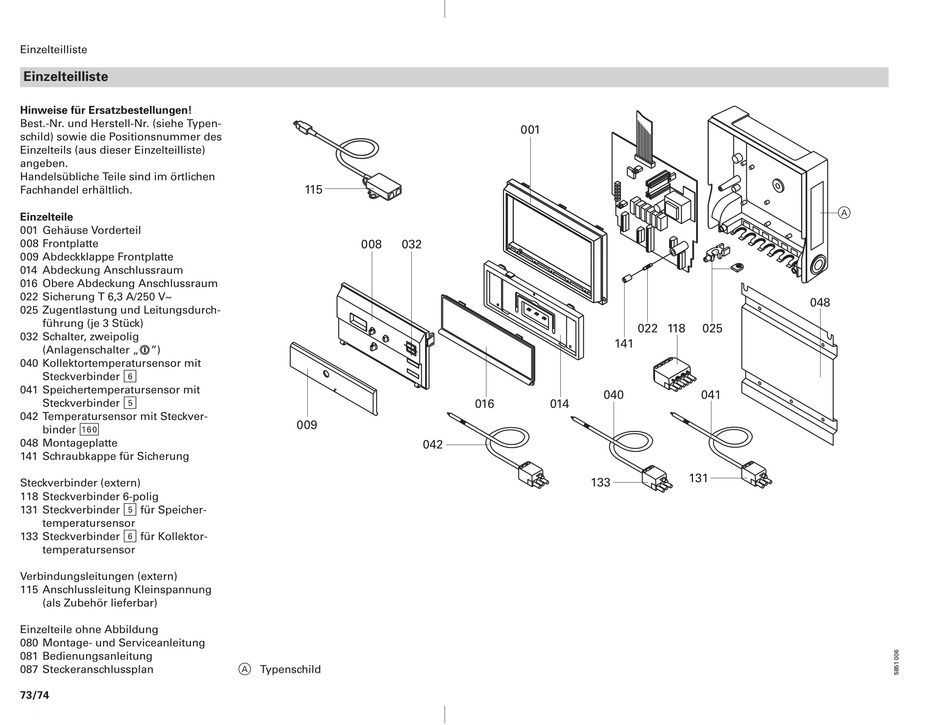

Einzelteile
001 Gehäuse Vorderteil
008 Frontplatte
009 Abdeckklappe Frontplatte
014 Abdeckung Anschlussraum
016 Obere Abdeckung Anschlussraum
022 Sicherung T 6,3 A/250 V~
025 Zugentlastung und Leitungsdurch
führung (je 3 Stück)
032 Schalter, zweipolig
(Anlagenschalter 8")
040 Kollektortemperatursensor mit
Steckverbinder &
041 Speichertemperatursensor mit
Steckverbinder %
042 Temperatursensor mit Steckver-
binder aNÖ
048 Montageplatte
141 Schraubkappe für Sicherung
Steckverbinder (extern)
118 Steckverbinder 6-polig
131 Steckverbinder % für Speicher-
temperatursensor
133 Steckverbinder & für Kollektor-
temperatursensor
Verbindungsleitungen (extern)
115 Anschlussleitung Kleinspannung
(als Zubehör lieferbar)
Einzelteile ohne Abbildung
080 Montage- und Serviceanleitung
081 Bedienungsanleitung
087 Steckeranschlussplan
73/74
115
008 032
009
A Typenschild
001
016 014
042
133
022 118 025
141
040 041
131
A
048
