Bedienungsanleitung
für den Anlagenbetreiber

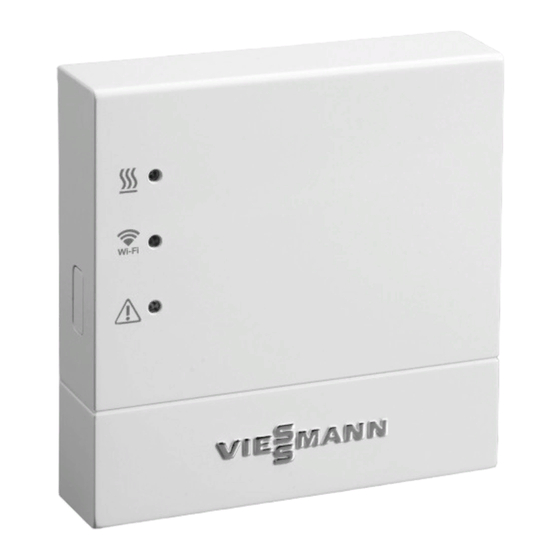

Vitoconnect 100
Typ OPTO1
Kommunikations-Schnittstelle zur Fernüberwachung und Fernbedienung von Hei-
zungsanlagen über das Internet, für folgende Bedieneroberflächen:
■
ViCare App
■
Vitoguide
VITOCONNECT 100
5777366 DE
4/2019
VIESMANN
Bitte aufbewahren!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCONNECT 100 Typ OPTO1

Inhaltszusammenfassung für Viessmann VITOCONNECT 100 Typ OPTO1

  • Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Vitoconnect 100 Typ OPTO1 Kommunikations-Schnittstelle zur Fernüberwachung und Fernbedienung von Hei- zungsanlagen über das Internet, für folgende Bedieneroberflächen: ■ ViCare App ■ Vitoguide VITOCONNECT 100 Bitte aufbewahren! 5777366 DE 4/2019...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sie ein beschädigtes Gerät nicht in Betrieb. – Dämpfen Direkter Sonneneinstrahlung – Anderer direkter Wärmestrahlung – Zusatzkomponenten und Einzelteile Bei Austausch ausschließlich Viessmann Originalteile Gefahr oder von Viessmann freigegebene Einzelteile verwen- Bei Anschluss ungeeigneter Netzteile besteht den. Brandgefahr. Nur mitgeliefertes Netzteil anschließen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Sicherheit und Haftung Betriebssicherheit .................. Haftung ....................2. Zuerst informieren Entsorgung der Verpackung ..............Symbole ....................Fachkraft ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Datenverbindungen mit Vitoconnect 100, Typ OPTO1 ....... ■ Ersatzteillisten ..................■ Bedienung über App ................ViCare App ..................
  • Seite 4 Es besteht keine Haftung für entgangenen Gewinn, Es gelten die Allgemeinen Verkaufsbedingungen von ausgebliebene Einsparungen, mittelbare oder unmittel- Viessmann, die in der jeweils aktuellen Viessmann bare andere Folgeschäden, die aus der Benutzung der Preisliste enthalten sind. Vitoconnect, des Viessmann Servers oder der Soft- Für die Nutzung von ViCare oder Vitoguide gelten die...

  • Seite 5: Zuerst Informieren

    Zuerst informieren Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 6: Produktinformation

    Verbindung mit den elektronischen Rege- hierfür festgelegten Komponenten einzusetzen (z. B. lungen und Steuerungen der hierfür unterstützten Steckernetzteile). Viessmann Wärme- und Stromerzeuger zu installieren und zu betreiben. Hinweis Die Geräte sind ausschließlich für den häuslichen oder Vitoconnect Produkte sind ausschließlich für den haushaltsähnlichen Gebrauch vorgesehen, d.

  • Seite 7: Ersatzteillisten

    ■ Meldungscode tragen. Die Vitoconnect 100 übermittelt diese Meldun- ■ Meldungstext gen an den Viessmann Server. Die ViCare App fragt den Status der Heizungsanlage zyklisch ab und zeigt Montage- und Serviceanleitung Wärmeerzeuger die Meldungen an. Hinweis Meldungen der Heizungsanlage werden nur angezeigt, falls die ViCare App auf dem mobilen Endgerät aktiv...

  • Seite 8: Ip-Netzwerk

    Unabhängig vom Bediengerät ist für den Betrieb einer Passwort geschützt sein. Von unverschlüsselten Ver- Vitoconnect 100 ein gültiges Benutzerkonto am bindungen der Vitoconnect 100 zum WLAN-Router Viessmann Server erforderlich. Die Registrierung hier- wird abgeraten. für erfolgt automatisch bei der Inbetriebnahme über die ■...

  • Seite 9: Montagevorbereitung

    Montagevorbereitung Montageort (Fortsetzung) Reduzierung der Reichweite: Hinweis ■ WLAN-Signale werden auf dem Weg vom Sender Um eine gute WLAN-Verbindung sicherzustellen, emp- zum Empfänger gedämpft, z. B. durch Luft und beim fehlen wir den Abstand zwischen Vitoconnect 100 und Durchdringen von Wänden. WLAN-Router so gering wie möglich zu wählen.

  • Seite 10: Ablaufübersicht Zur Montage Und Inbetriebnahme

    Montageablauf Ablaufübersicht zur Montage und Inbetriebnahme Ablauf Verantwortlicher Seite Montage Systemvoraussetzungen prüfen. Heizungsfachbetrieb IT-Fachkraft Wandhalterung für Vitoconnect 100 montieren. Heizungsfachbetrieb Anlagenbetreiber Vitoconnect 100 an Wärmeerzeuger anschließen. Heizungsfachbetrieb Anlagenbetreiber Vitoconnect 100 in Wandhalterung einsetzen. Heizungsfachbetrieb Anlagenbetreiber Netzanschluss herstellen. Heizungsfachbetrieb Anlagenbetreiber Inbetriebnahme Netzwerkeinstellungen prüfen.

  • Seite 11: Montageablauf

    Montageablauf Netzanschluss Vitoconnect 1. Stecken Sie den USB-Stecker der Verbindungslei- tung Optolink/USB in den Anschluss der Vito- connect. Abb. 3 2. Verbinden Sie den Optolink-Stecker der Verbin- dungsleitung Optolink/USB mit der Optolink- Schnittstelle an der Regelung des Wärmeer- zeugers. Abb. 4 Anschluss am Wärmeerzeuger Bedienungsanleitung des Wärmeerzeugers Störungsanzeige...

  • Seite 12: Anzeige- Und Bedienelemente

    Blinkt gelb. Verbindungsaufbau Vitoconnect 100 zum WLAN-Router Leuchtet gelb. Erfolgreicher Verbindungsaufbau Vitoconnect 100 zum WLAN-Router Blinkt grün. Verbindungsaufbau Vitoconnect 100 zum Viessmann Server Leuchtet grün. Erfolgreicher Verbindungsaufbau Vitoconnect 100 zum Viessmann Server Blinkt rot. Keine Verbindung zum Internet: Siehe Seite 16.

  • Seite 13: Netzwerkeinstellungen Prüfen

    Inbetriebnahme Anzeige- und Bedienelemente (Fortsetzung) System-Funktionen – Blinkt gelb. Wartungsmodus (keine Datenübertragung): Siehe Seite 17. Blitzt gelb. Aktiver Anmeldemodus (Access-Point) Blinkt rot. Störung an der Regelung des Wärmeerzeugers Blitzt rot. Fehler Access-Point-Modus: Siehe Seite 16. Blinkt grün. Eine neue Vitoconnect 100 Firmware wird installiert. Achtung Vitoconnect nicht beschädigen.

  • Seite 14: Android-Betriebssystem: Wlan Einrichten

    Inbetriebnahme Benutzer registrieren und Heizungsanlage… (Fortsetzung) 7. Verbinden Sie die Vitoconnect mit Ihrem Heimnetz- werk. Hinweis Bei der Passwortvergabe sind keine Sonderzei- chen zulässig. Die Vitoconnect und die ViCare App sind eingerich- tet, wenn die LEDs grün leuchten: Siehe Kapitel „Anzeige- und Bedienelemente“. Android-Betriebssystem: WLAN einrichten Automatischer Verbindungsaufbau mit WLAN „VITOCONNECT-<xxxx>“.

  • Seite 15: Access-Point-Modus

    Bedienfunktionen Access-Point-Modus Im Access-Point-Modus können Open-Source-Lizen- Aktivieren Sie den Access-Point-Modus, z. B. nach zen abgefragt werden und Einstellungen des WLAN- dem Austausch des WLAN-Routers. Routers vorgenommen werden. Access-Point-Modus aktivieren Drücken Sie den Reset-Taster länger als 5 Sekun- den, allerdings nicht länger als 30 Sekunden: Siehe Kapitel „Anzeige- und Bedienelemente“.

  • Seite 16: Maßnahmen Zur Störungsbehebung

    Was ist zu tun? Maßnahmen zur Störungsbehebung Störungen an der Vitoconnect 100 werden durch ver- schiedene LED-Anzeigen signalisiert: Siehe Seite 12. Störungen mit LED-Anzeige Art der Störung und Maßnahmen Blinkt rot. Keine Verbindung zum Wärmeerzeuger Prüfen Sie die Steckverbindungen (Optolink, USB). ■...

  • Seite 17: Wartungsmodus

    Vitoconnect 100 befindet sich wieder in der werk- seitigen Einstellung. Wartungsmodus Mit dieser Funktion wird die Übertragung von Meldun- gen der Heizungsanlage an den Viessmann Server unterdrückt, z. B. während Wartungsarbeiten an der Heizungsanlage. Wartungsmodus aktivieren Drücken Sie den Reset-Taster für ca.

  • Seite 18: Wartung

    Instandhaltung Wartung Die Vitoconnect ist wartungsfrei. Reinigung Die Geräteoberflächen können Sie mit einem Mikrofa- sertuch reinigen. Keine Reinigungsmittel verwenden.

  • Seite 19: Technische Daten

    Technische Daten Technische Daten Vitoconnect 100 Nennspannung WLAN-Frequenz 2,4 GHz WLAN-Verschlüsselung Unverschlüsselt oder WPA2 Internetprotokoll IPv4 IP-Zuweisung DHCP Nennstrom Leistungsaufnahme Schutzklasse Schutzart IP30 gemäß EN 60529 durch Aufbau/Einbau gewährleisten. Zulässige Umgebungstemperatur Betrieb 5 bis +40 °C − ■ Verwendung in Wohn- und Heizräumen (normale Umgebungsbe- dingungen) Lagerung und Transport 20 bis +60 °C...

  • Seite 20: Entsorgungshinweise

    Anhang Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. AT: Die Verpackungsabfälle werden gemäß den gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt.
  • Seite 21 Zertifizierung Zertifizierung...
  • Seite 22 Stichwortverzeichnis Stichwortverzeichnis Montageort..............8 Access-Point-Modus..........15 Montage Wandhalterung..........10 Allgemeine Verkaufsbedingungen........4 Anlage einrichten..........10, 13 Anzeigeelemente............12 Netzanschluss............11 App................7 Netzbetreiber..............4 Aufstellung..............10 Netzwerk..............7 Netzwerkeinstellungen..........13 Netzwerkeinstellungen zurücksetzen......17 Bedienelemente............12 Bediengerät für ViCare App......... 8 Bedienung..............7 Port 123................8 Benutzerkonto..............
  • Seite 24 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
