Anlagenschemen

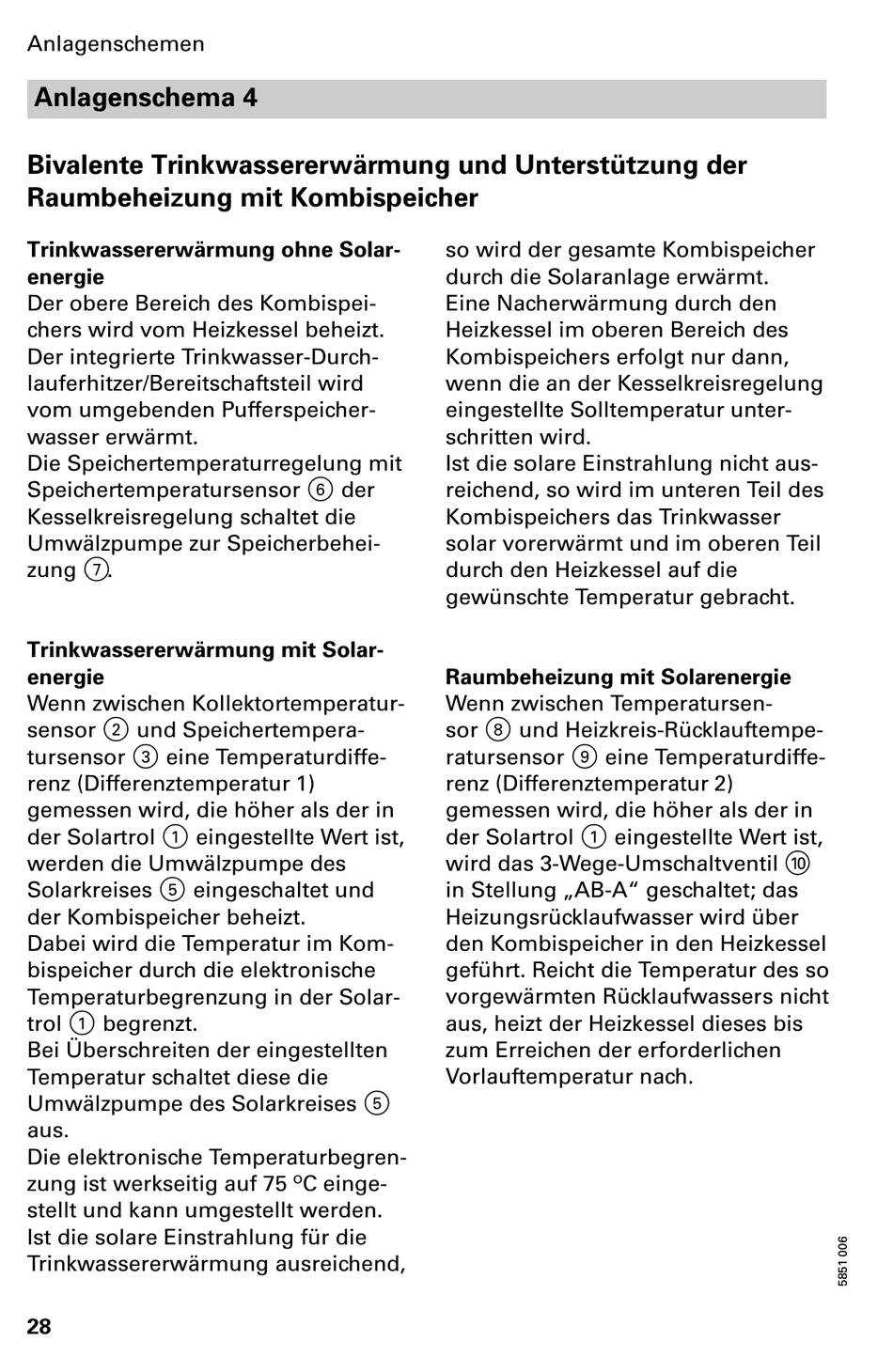

Anlagenschema 4
Bivalente Trinkwassererwärmung und Unterstützung der
Raumbeheizung mit Kombispeicher
Trinkwassererwärmung ohne Solar
energie
Der obere Bereich des Kombispei
chers wird vom Heizkessel beheizt.
Der integrierte Trinkwasser Durch
lauferhitzer/Bereitschaftsteil wird
vom umgebenden Pufferspeicher
wasser erwärmt.
Die Speichertemperaturregelung mit
Speichertemperatursensor 6 der
Kesselkreisregelung schaltet die
Umwälzpumpe zur Speicherbehei
zung 7.
Trinkwassererwärmung mit Solar
energie
Wenn zwischen Kollektortemperatur
sensor 2 und Speichertempera
tursensor 3 eine Temperaturdiffe
renz (Differenztemperatur 1)
gemessen wird, die höher als der in
der Solartrol 1 eingestellte Wert ist,
werden die Umwälzpumpe des
Solarkreises 5 eingeschaltet und
der Kombispeicher beheizt.
Dabei wird die Temperatur im Kom
bispeicher durch die elektronische
Temperaturbegrenzung in der Solar
trol 1 begrenzt.
Bei Überschreiten der eingestellten
Temperatur schaltet diese die
Umwälzpumpe des Solarkreises 5
aus.
Die elektronische Temperaturbegren
zung ist werkseitig auf 75 ºC einge
stellt und kann umgestellt werden.
Ist die solare Einstrahlung für die
Trinkwassererwärmung ausreichend,
28
so wird der gesamte Kombispeicher
durch die Solaranlage erwärmt.
Eine Nacherwärmung durch den
Heizkessel im oberen Bereich des
Kombispeichers erfolgt nur dann,
wenn die an der Kesselkreisregelung
eingestellte Solltemperatur unter
schritten wird.
Ist die solare Einstrahlung nicht aus
reichend, so wird im unteren Teil des
Kombispeichers das Trinkwasser
solar vorerwärmt und im oberen Teil
durch den Heizkessel auf die
gewünschte Temperatur gebracht.
Raumbeheizung mit Solarenergie
Wenn zwischen Temperatursen
sor 8 und Heizkreis Rücklauftempe
ratursensor 9 eine Temperaturdiffe
renz (Differenztemperatur 2)
gemessen wird, die höher als der in
der Solartrol 1 eingestellte Wert ist,
wird das 3 Wege Umschaltventil qP
in Stellung AB A geschaltet; das
Heizungsrücklaufwasser wird über
den Kombispeicher in den Heizkessel
geführt. Reicht die Temperatur des so
vorgewärmten Rücklaufwassers nicht
aus, heizt der Heizkessel dieses bis
zum Erreichen der erforderlichen
Vorlauftemperatur nach.
