Anlagenschemen

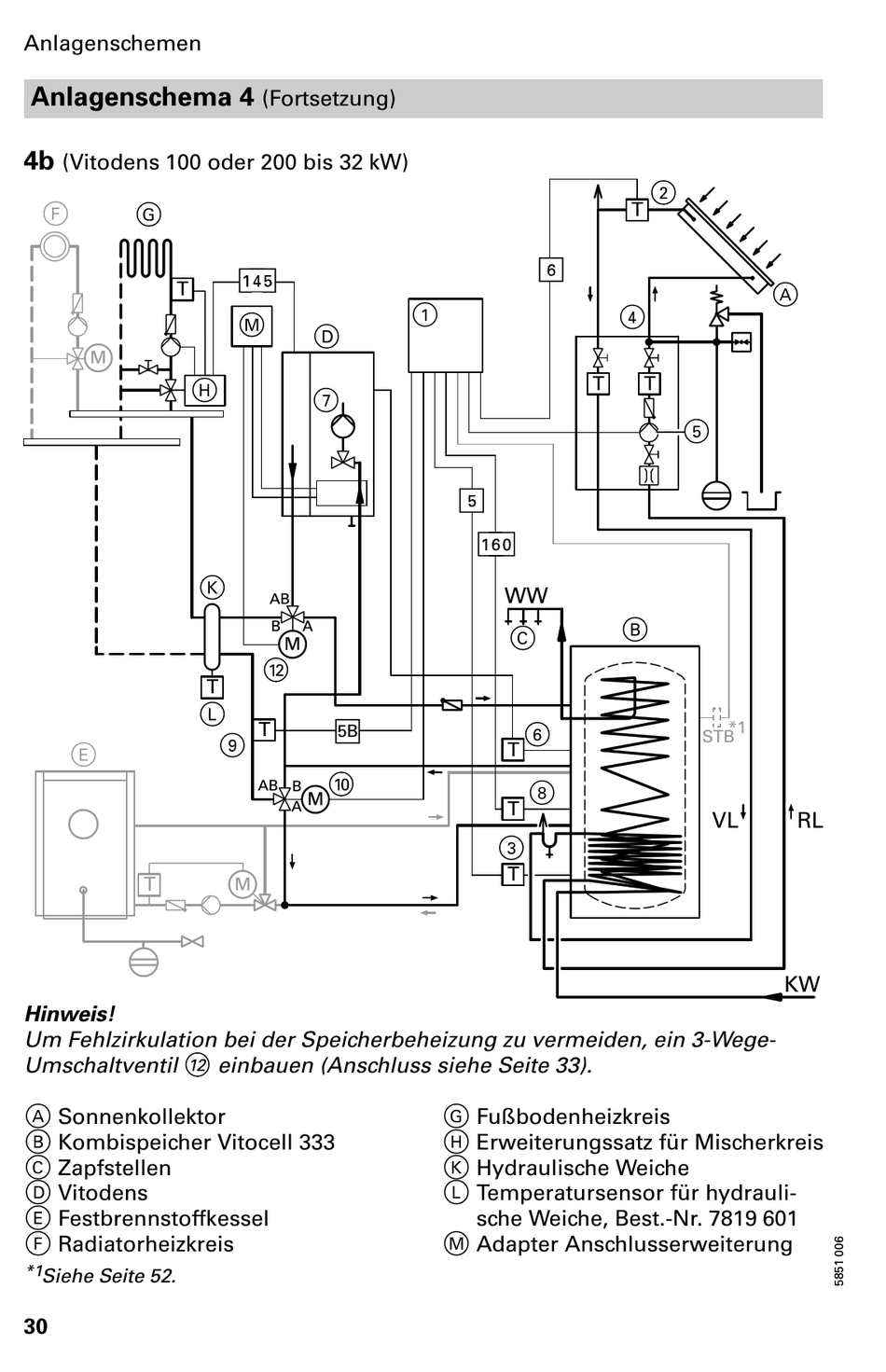

Anlagenschema 4
4b
(Vitodens 100 oder 200 bis 32 kW)
F G
T
H
E
T
Hinweis!
Um Fehlzirkulation bei der Speicherbeheizung zu vermeiden, ein 3 Wege
Umschaltventil qW einbauen (Anschluss siehe Seite 33).
A Sonnenkollektor
B Kombispeicher Vitocell 333
C Zapfstellen
D Vitodens
E Festbrennstoffkessel
F Radiatorheizkreis
*1
Siehe Seite 52.
30
(Fortsetzung)
M
D
7
K
AB
B A
qW
T
L
T
5B
9
qP
AB B
A
1
WW
C
6
T
8
T
3
T
G Fußbodenheizkreis
H Erweiterungssatz für Mischerkreis
K Hydraulische Weiche
L Temperatursensor für hydrauli
sche Weiche, Best. Nr. 7819 601
M Adapter Anschlusserweiterung
2
T
4
T T
5
B
STB
VL
A
RL
KW
