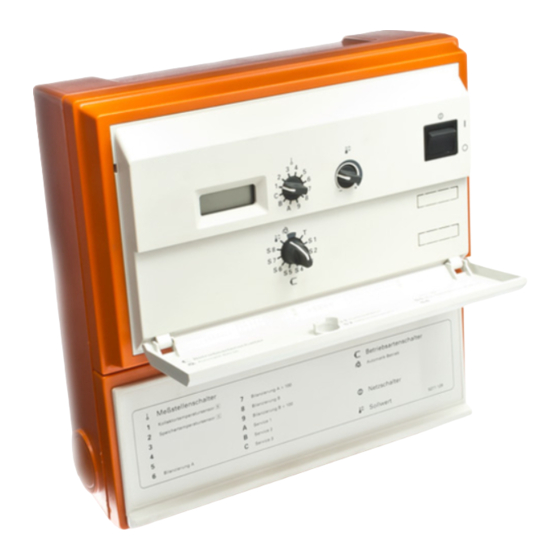

Viessmann Solartrol Bedienungsanleitung

Bedienungsanleitung
Solartrol
Regelung für Solaranlagen
1 Sicherheit
H Bedienung
Lesen Sie bitte diese Bedienungsan
leitung sorgfältig durch. Darüber hin
aus erklärt Ihnen Ihr Heizungsfach
mann gern die Funktion der Anlage
und weist Sie in die Bedienung ein.
Schäden, die durch Nichtbeachtung
der Bedienungsanleitung entstehen,
sind durch unsere Gewährleistung
nicht abgedeckt.
2 Anlagenschema
Schema Bezeichnung
1 Bivalente Trinkwassererwärmung mit CeraCell bivalent oder VertiCell bivalent
2 Bivalente Trinkwassererwärmung mit zwei VertiCell
3 Bivalente Trinkwasser und Schwimmbadwassererwärmung
3 Bedien und Anzeigeelemente
Meßstellenschalter
Mit dem Meßstellenschalter können
alle aktuellen Meßwerte aufgerufen
und im Display angezeigt werden.
Sollwerteinsteller
Mit dem Sollwerteinsteller werden die
Einstellungen vorgenommen.
5581 192 5/98
H Arbeiten am Gerät
Arbeiten am Gerät und an der Hei
zungsanlage/Solaranlage, wie z.B.
Montage, Inbetriebnahme, Wartung,
Reparatu ren, müssen von autori
sierten Fachkräften (Heizungsfach
betrieb/Vertragsinstallationsunter
nehmen) durchgeführt werden
(VDE 0105, Teil 1: für Arbeiten an
elektrischen Einrichtungen).
Anlagenschalter
Regelung ein /ausschalten
I = Netz ein
O = Netz aus
Der Hauptschalter (außerhalb des
Aufstellraumes) ist bei Arbeiten am
Gerät/Heizungsanlage/Solaranlage
abzuschalten und gegen Widerein
schalten zu sichern.
Display
A
Meßstellenschalter
B
Sollwerteinsteller
C
Anlagenschalter
D
Betriebsartenschalter
E
Abdeckklappe, geöffnet
F
Betriebsartenschalter
Mit dem Betriebsartenschalter kann
zwischen Automatik und Sparbetrieb
umgeschaltet werden.
Weiterhin sind Test und Serviceein
stellungen möglich.
