Viessmann SOLARTROL Serviceanleitung Seite 61

Weitere Angaben zu den Arbeitsschritten

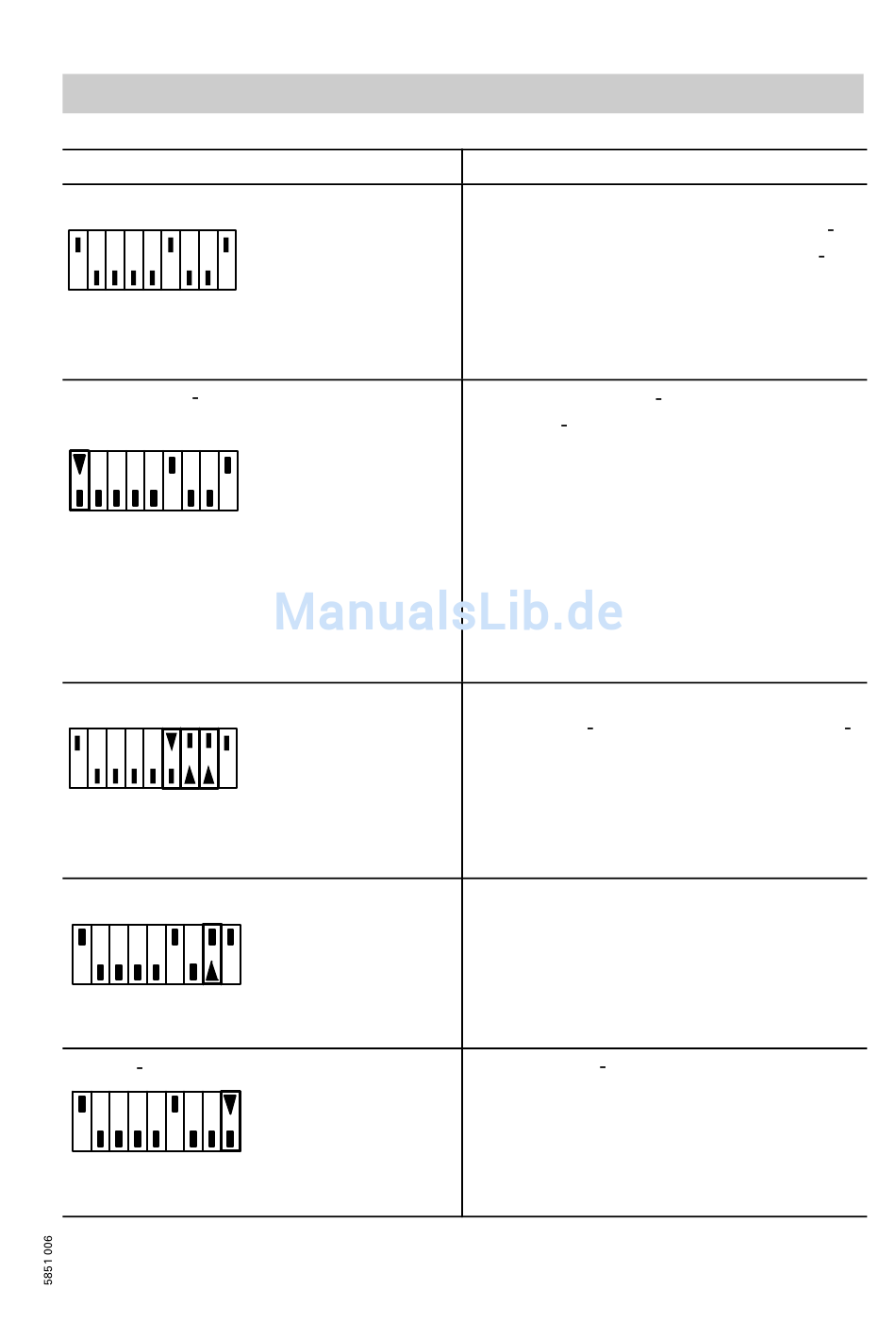

Schalterstellung
Anlagenschema 1b/3
1 2 3 4 5 6 7 8 9
Anlieferungszustand
(prüfen und ggf. umstellen).
Trinkwasser Vorrang
(nur bei Anlagenschema 3)
1 2 3 4 5 6 7 8 9
S2.1 auf 0 (OFF)
Anlagenschema 5
1 2 3 4 5 6 7 8 9
S2.6 auf 0 (OFF),
S2.7 und S2.8 auf 1 (ON)
Anschluss Solarzelle
1 2 3 4 5 6 7 8 9
S2.8 auf 1 (ON)
DeltaT Optimierung
1 2 3 4 5 6 7 8 9
S2.9 auf 0 (OFF)
*1
Erläuterung siehe Seite 76.
1 (ON)
S2
0 (OFF)
1 (ON)
S2
0 (OFF)
1 (ON)
S2
0 (OFF)
1 (ON)
S2
0 (OFF)
*1
1 (ON)
S2
0 (OFF)
(Fortsetzung)
Funktion
Bivalente Trinkwassererwärmung
und Unterstützung der Raumbehei
zung durch Heizwasser−Pufferspei
cher/bivalente Trinkwasser− bzw.
Schwimmbadwassererwärmung
Ohne Trinkwasser Vorrang
Speicher Wassererwärmer und
Schwimmbad werden abwechselnd
beheizt. Nach ca. 30 min wird die
Umwälzpumpe des Solarkreises für
Schwimmbadwassererwärmung für
max. 10 min ausgeschaltet. Steigt die
Kollektortemperatur innerhalb dieser
Zeit über die Speichertemperatur,
wird der Speicher−Wassererwärmer
beheizt.
Bivalente Trinkwassererwärmung mit
Heizwasser Pufferspeicher in Reihen
schaltung
Unterdrückung der Nachladung
durch den Heizkessel (Sparbetrieb)
und/oder
Bypass−Kreis eingeschaltet
Ohne DeltaT Optimierung
Inbetriebnahme
61
