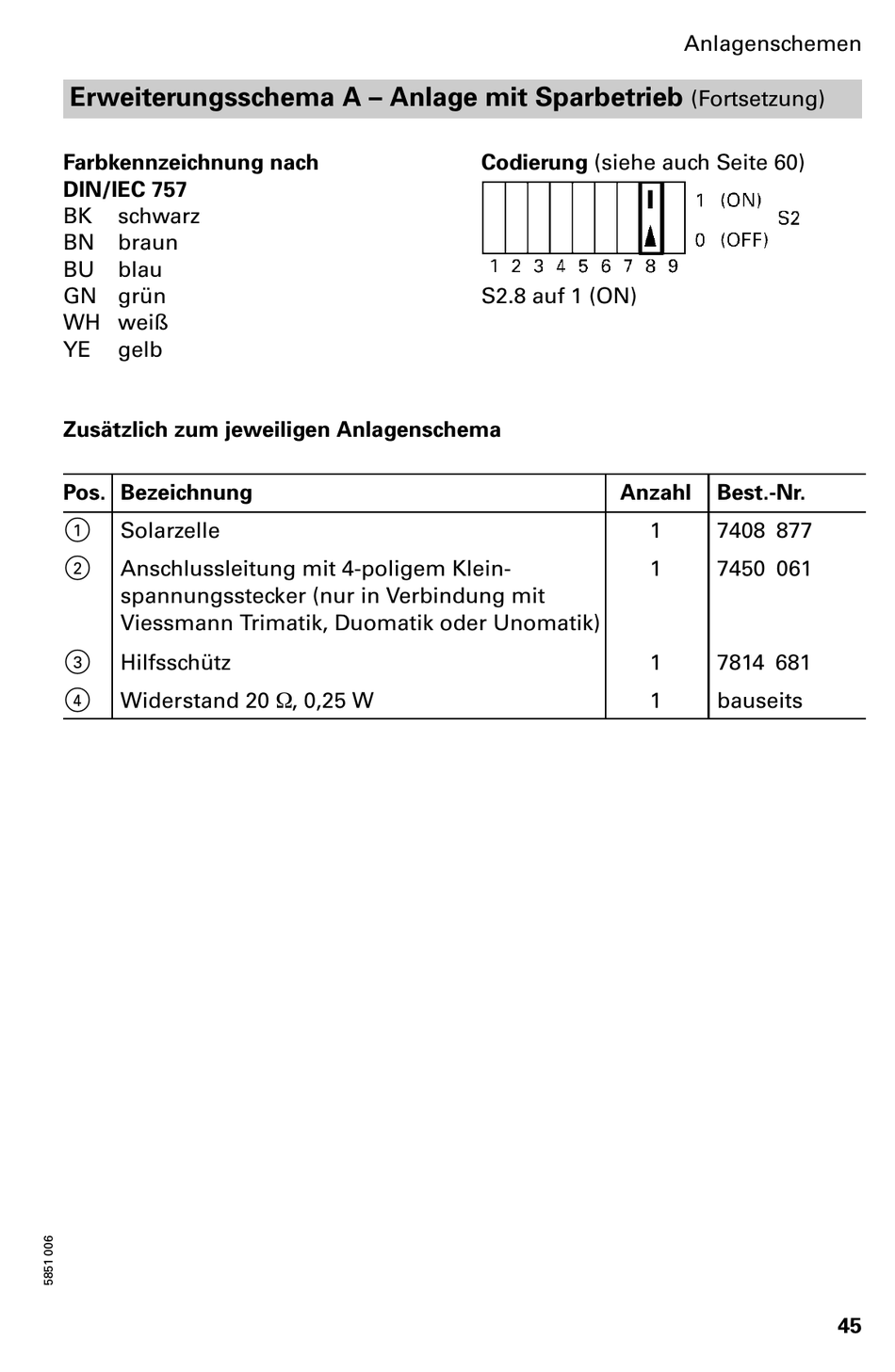

Erweiterungsschema A
Farbkennzeichnung nach
DIN/IEC 757
BK schwarz
BN braun
BU blau
GN grün
WH weiß
YE gelb
Zusätzlich zum jeweiligen Anlagenschema
Pos. Bezeichnung
1
Solarzelle
2
Anschlussleitung mit 4−poligem Klein−
spannungsstecker (nur in Verbindung mit
Viessmann Trimatik, Duomatik oder Unomatik)
3
Hilfsschütz
4
Widerstand 20 W, 0,25 W
Anlage mit Sparbetrieb
Codierung (siehe auch Seite 60)
S2.8 auf 1 (ON)
Anlagenschemen
(Fortsetzung)
Anzahl Best. Nr.
1 7408 877
1 7450 061
1 7814 681
1 bauseits
