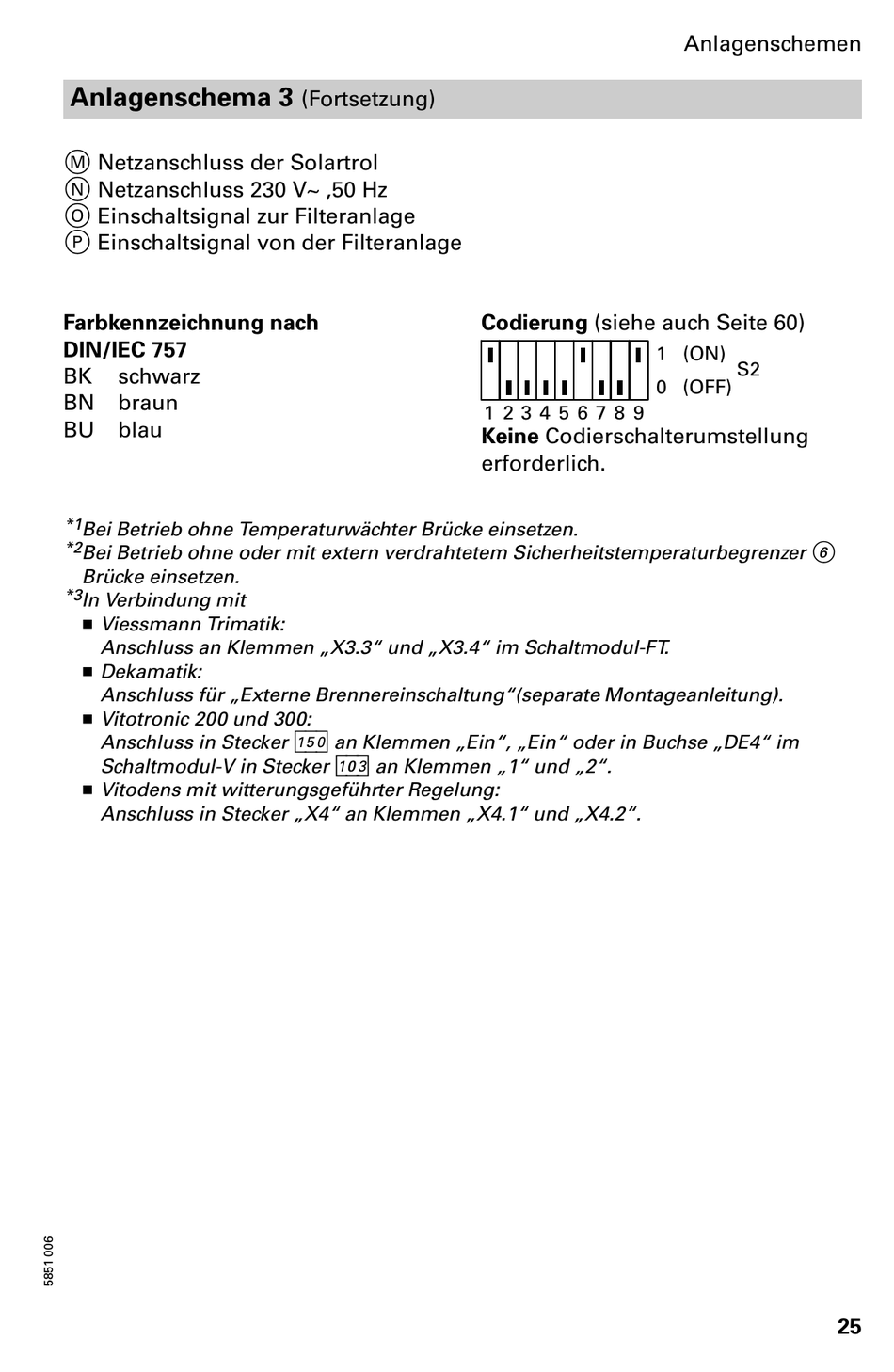

Viessmann SOLARTROL Serviceanleitung Seite 25

Anlagenschema 3
M Netzanschluss der Solartrol
N Netzanschluss 230 V~ ,50 Hz
O Einschaltsignal zur Filteranlage
P Einschaltsignal von der Filteranlage
Farbkennzeichnung nach
DIN/IEC 757
BK schwarz
BN braun
BU blau
*1
Bei Betrieb ohne Temperaturwächter Brücke einsetzen.
Bei Betrieb ohne oder mit extern verdrahtetem Sicherheitstemperaturbegrenzer 6
*2
Brücke einsetzen.
*3
In Verbindung mit
H Viessmann Trimatik:
Anschluss an Klemmen X3.3 und X3.4 im Schaltmodul−FT.
H Dekamatik:
Anschluss für Externe Brennereinschaltung(separate Montageanleitung).
H Vitotronic 200 und 300:
Anschluss in Stecker aBÖ an Klemmen Ein, Ein oder in Buchse DE4 im
Schaltmodul V in Stecker a−D an Klemmen 1 und 2.
H Vitodens mit witterungsgeführter Regelung:
Anschluss in Stecker X4 an Klemmen X4.1 und X4.2.
(Fortsetzung)
Codierung (siehe auch Seite 60)
1 2 3 4 5 6 7 8 9
Keine Codierschalterumstellung
erforderlich.
Anlagenschemen
1 (ON)
S2
0 (OFF)
