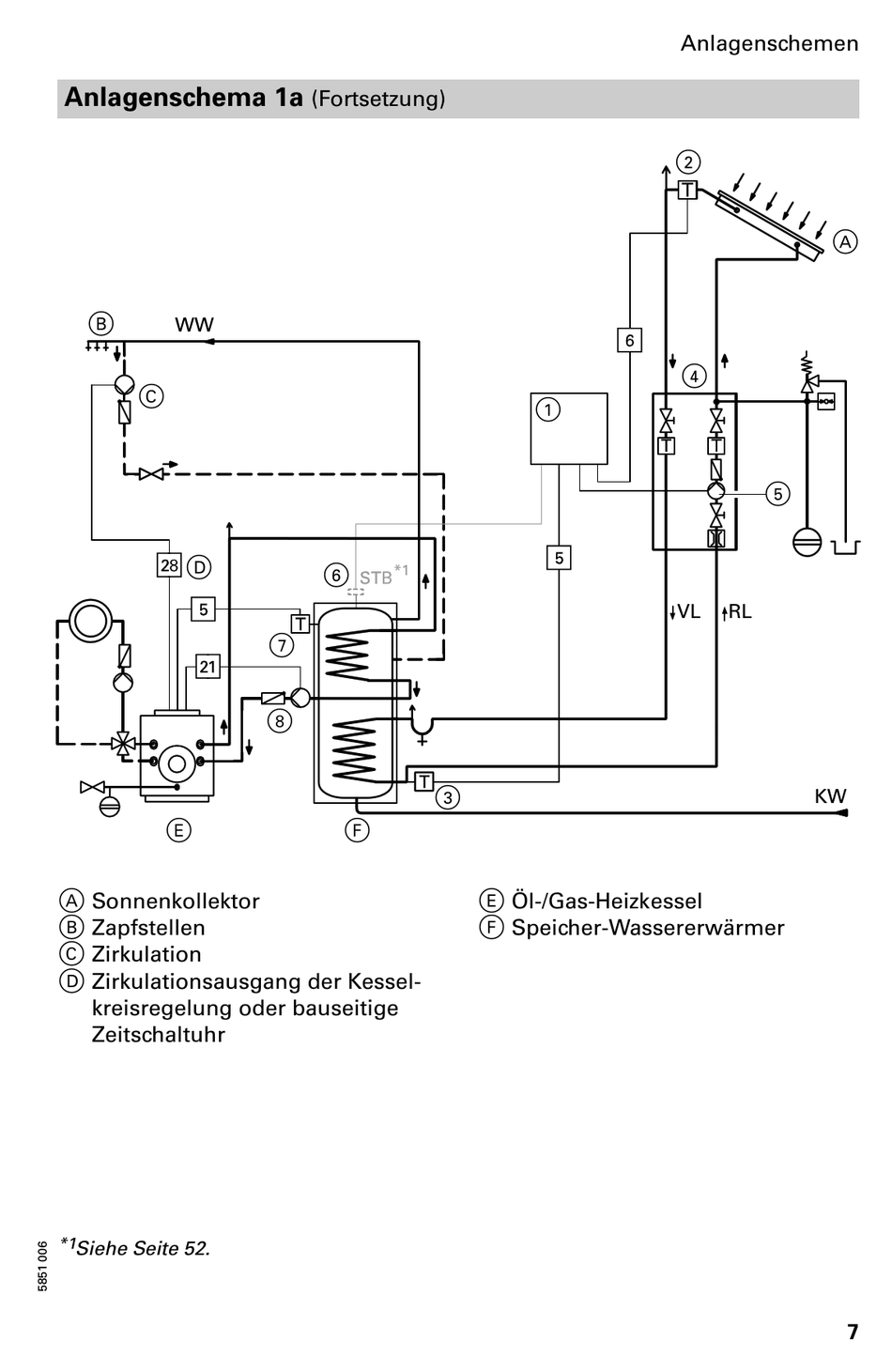

Anlagenschema 1a
B
WW
C
D
E
A Sonnenkollektor
B Zapfstellen
C Zirkulation
D Zirkulationsausgang der Kessel
kreisregelung oder bauseitige
Zeitschaltuhr
*1
Siehe Seite 52.
(Fortsetzung)
6
7
8
3
F
1
E Öl−/Gas−Heizkessel
F Speicher−Wassererwärmer
Anlagenschemen
2
A
4
5
VL RL
KW
7
