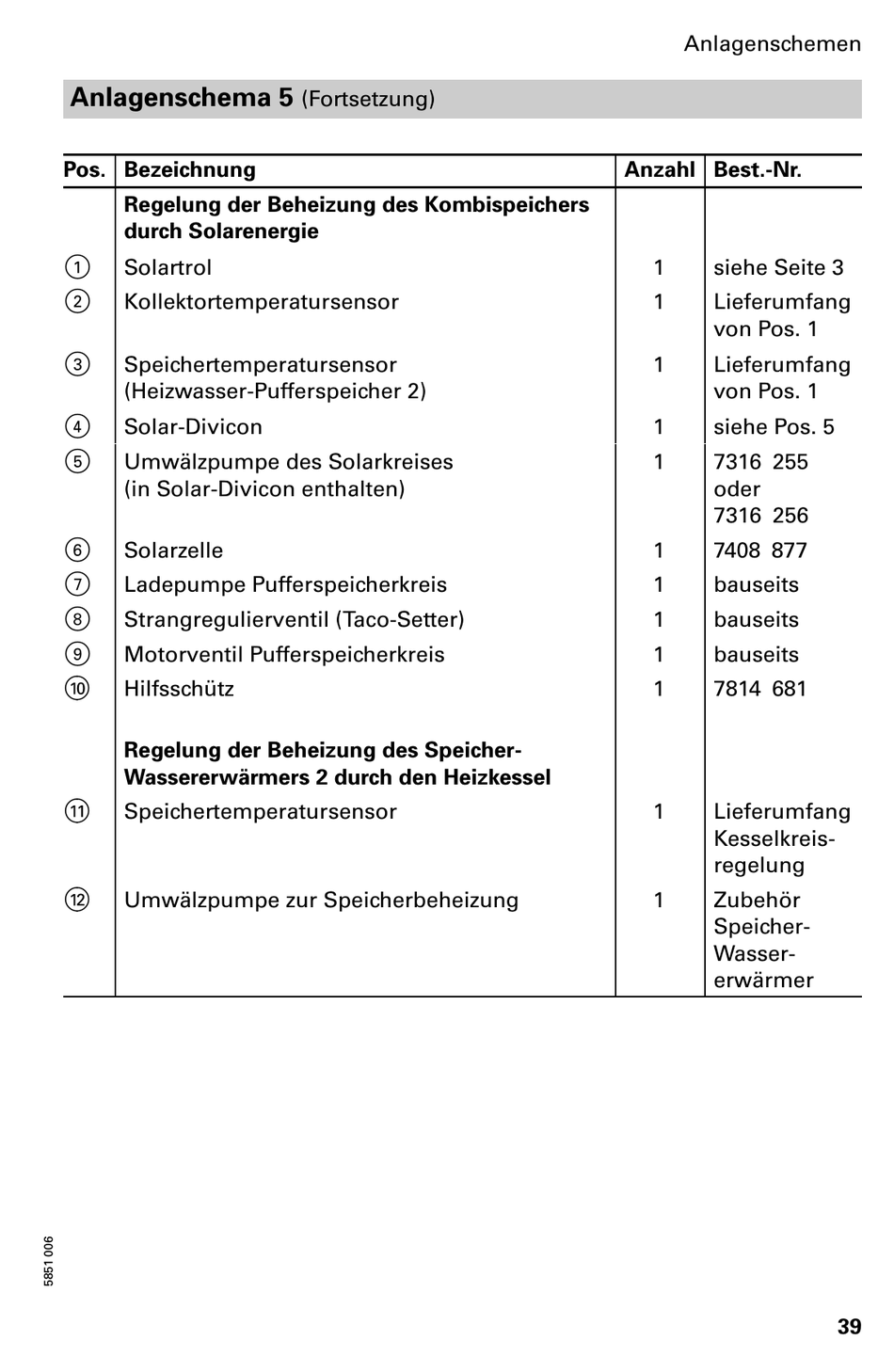

Viessmann SOLARTROL Serviceanleitung Seite 39

Anlagenschema 5
Pos. Bezeichnung
Regelung der Beheizung des Kombispeichers
durch Solarenergie
1
Solartrol
2
Kollektortemperatursensor
3
Speichertemperatursensor
(Heizwasser−Pufferspeicher 2)
4
Solar Divicon
5
Umwälzpumpe des Solarkreises
(in Solar Divicon enthalten)
6
Solarzelle
7
Ladepumpe Pufferspeicherkreis
8
Strangregulierventil (Taco−Setter)
9
Motorventil Pufferspeicherkreis
qP
Hilfsschütz
Regelung der Beheizung des Speicher−
Wassererwärmers 2 durch den Heizkessel
qQ
Speichertemperatursensor
qW
Umwälzpumpe zur Speicherbeheizung
(Fortsetzung)
Anlagenschemen
Anzahl Best. Nr.
1 siehe Seite 3
1 Lieferumfang
von Pos. 1
1 Lieferumfang
von Pos. 1
1 siehe Pos. 5
1 7316 255
oder
7316 256
1 7408 877
1 bauseits
1 bauseits
1 bauseits
1 7814 681
1 Lieferumfang
Kesselkreis
regelung
1 Zubehör
Speicher−
Wasser−
erwärmer
