Anlagenschemen

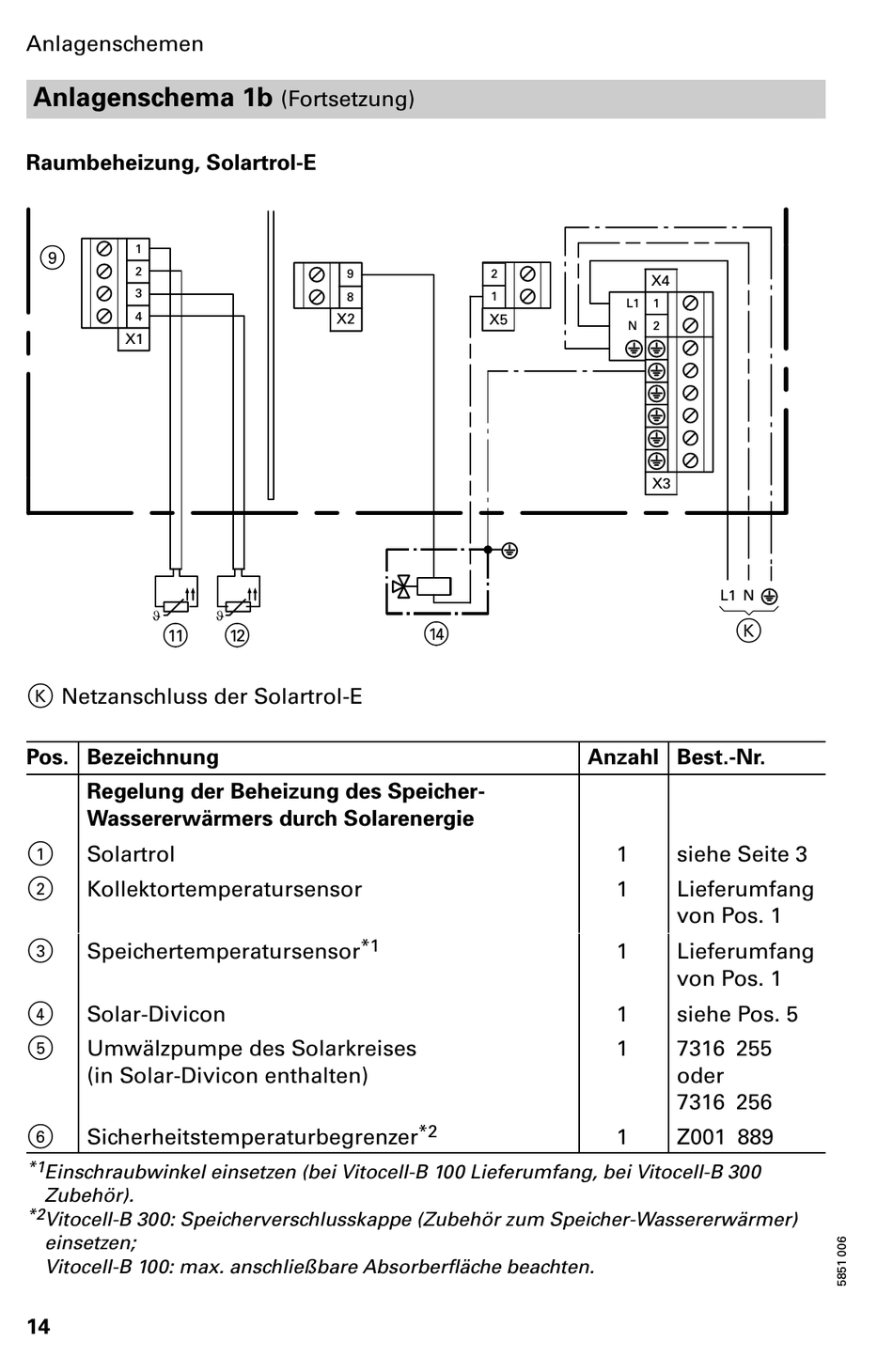

Anlagenschema 1b
Raumbeheizung, Solartrol−E
1
9
2
3
4
X1
qQ
K Netzanschluss der Solartrol−E
Pos. Bezeichnung
Regelung der Beheizung des Speicher
Wassererwärmers durch Solarenergie
1
Solartrol
2
Kollektortemperatursensor
3
Speichertemperatursensor
4
Solar Divicon
5
Umwälzpumpe des Solarkreises
(in Solar Divicon enthalten)
6
Sicherheitstemperaturbegrenzer
*1
Einschraubwinkel einsetzen (bei Vitocell B 100 Lieferumfang, bei Vitocell−B 300
Zubehör).
*2
Vitocell−B 300: Speicherverschlusskappe (Zubehör zum Speicher Wassererwärmer)
einsetzen;
Vitocell−B 100: max. anschließbare Absorberfläche beachten.
14
(Fortsetzung)
9
8
X2
qW
*1
2
1
X5
qR
*2
X4
L1 1
N 2
X3
L1 N
K
Anzahl Best. Nr.
1 siehe Seite 3
1 Lieferumfang
von Pos. 1
1 Lieferumfang
von Pos. 1
1 siehe Pos. 5
1 7316 255
oder
7316 256
1 Z001 889
