15.6 Einbau der Nadelstangenkulisse

8
7
6
5
9 10
1 2 3
–

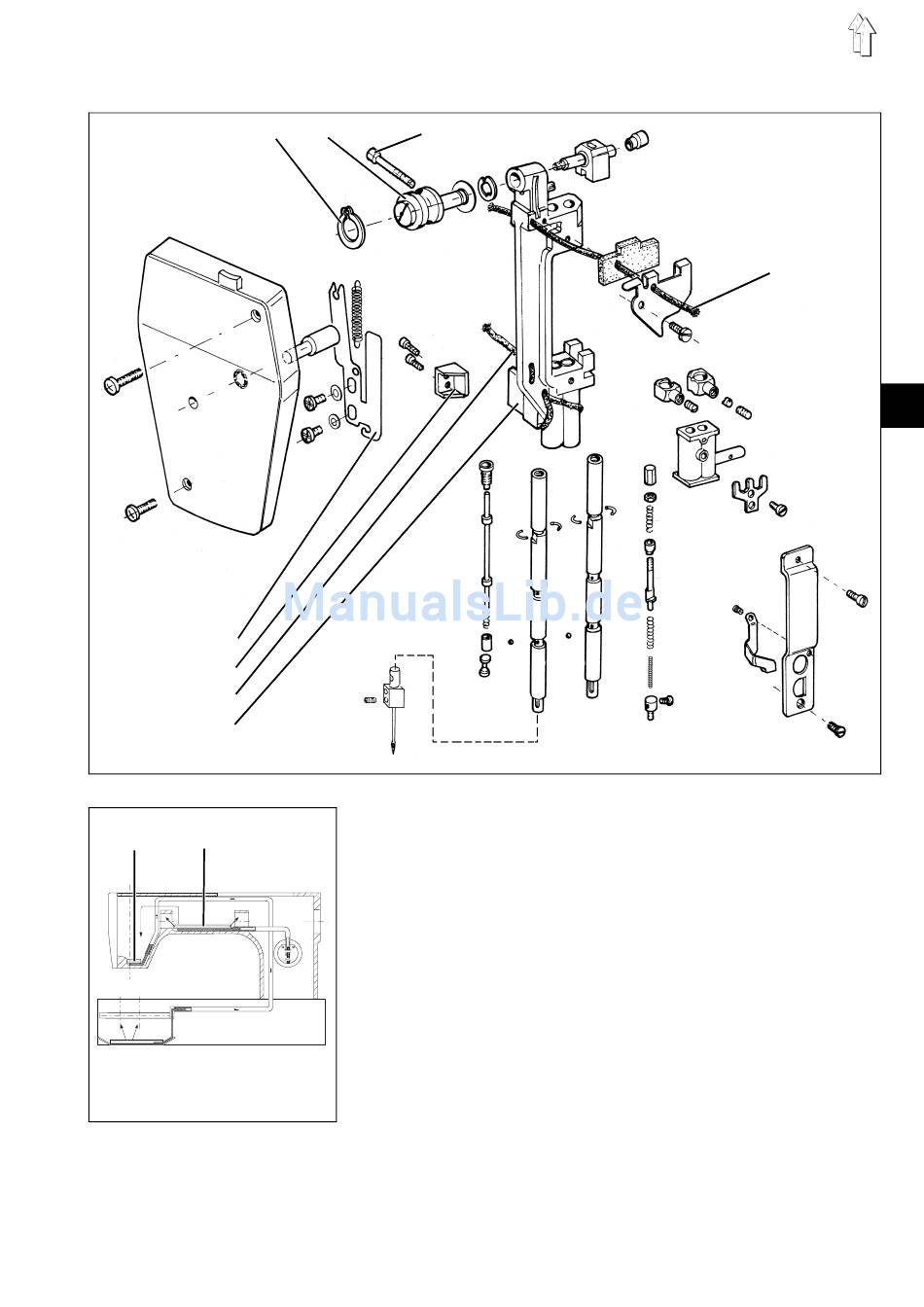

Nadelstangenkulisse mit Lagerbolzen 2 in den Arm einschieben,
bis der Greifring 1 in der Senkung des Armes spaltfrei anliegt.
–
Schraube 3 anziehen.
–
Winkel 7 einbauen.
Der Winkel ist so zu montieren, daß der Führungszapfen der Nadel-
stangenkulisse 5 dichtgestellt ist.
Darauf achten, daß die Nadelstangenkulisse nicht klemmt.
–
Docht 6 in Stützblech 8 einklemmen und unter Ölfilz 9 führen.
–
Docht 4 in Stützblech 8 einklemmen und unter Ölfilz 10 führen.
–
Kopfdeckel anbauen.
–
Nähfuß und Nadel montieren.
–
Abdeckblech einbauen.
–
Fadenführung einbauen.
–
Exzenter einstellen.
