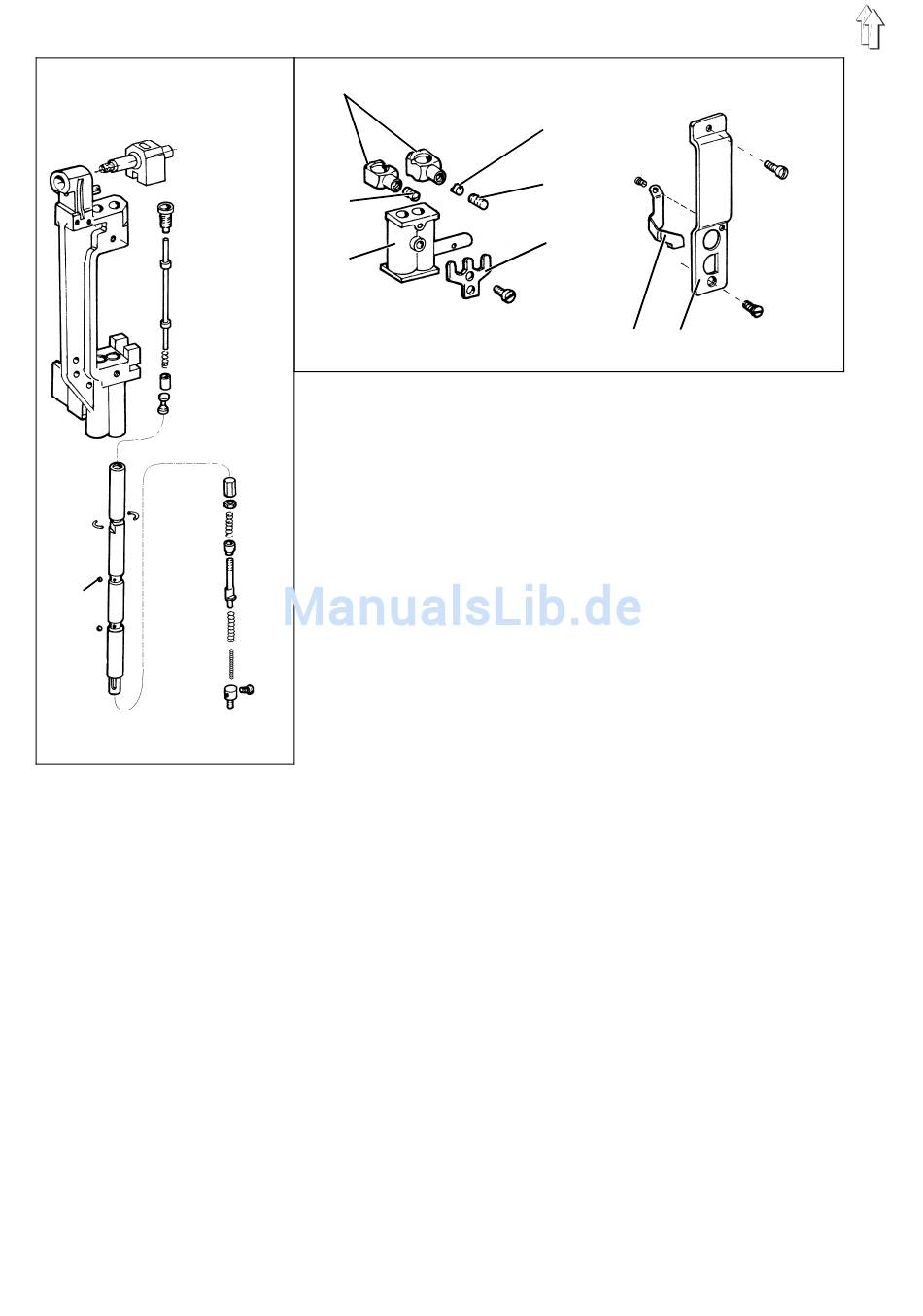

Anmerkung: Die genaue Nadelhöhe zum Greifer ist nach Einbau
der Kulisse gemäß Kapitel "Nadelstangenhöhe" einzubauen.
–
Den Klemmring 13 auf der Nadelstange befestigen, dabei ist zu be-
achten, daß bevor die Befestigungsschraube 16 angezogen wird,
das kupferne Drahtstück 15 mit seinem Innenradius richtig an der
Nadelstange anliegt;
beide Klemmringe 13 mit ihren runden Ansätzen in der auf dem
Kreuzkopf befestigten Gabel 17 geführt werden und
nach Anziehen der Befestigungsschraube 16, die Sicherungs-
schraube 17 ebenfalls fest angezogen wird.
–
Führungsschiene 19 aufschrauben. Sie verhindert das Verdrehen
einer abgeschalteten Nadelstange.
–
ACHTUNG! Die Sicherung 18 verhindert, daß bei ausgebauter Na-
delstangenkulisse und einer abgeschalteten Nadelstange der
Kreuzkopf 14 zu tief geschoben werden kann und die oberen Ku-
geln 6 versehentlich herausspringen können.
