Transporteurhöhe
1 2 3 4
5 6
8
9
10
10
7
Regel und Kontrolle

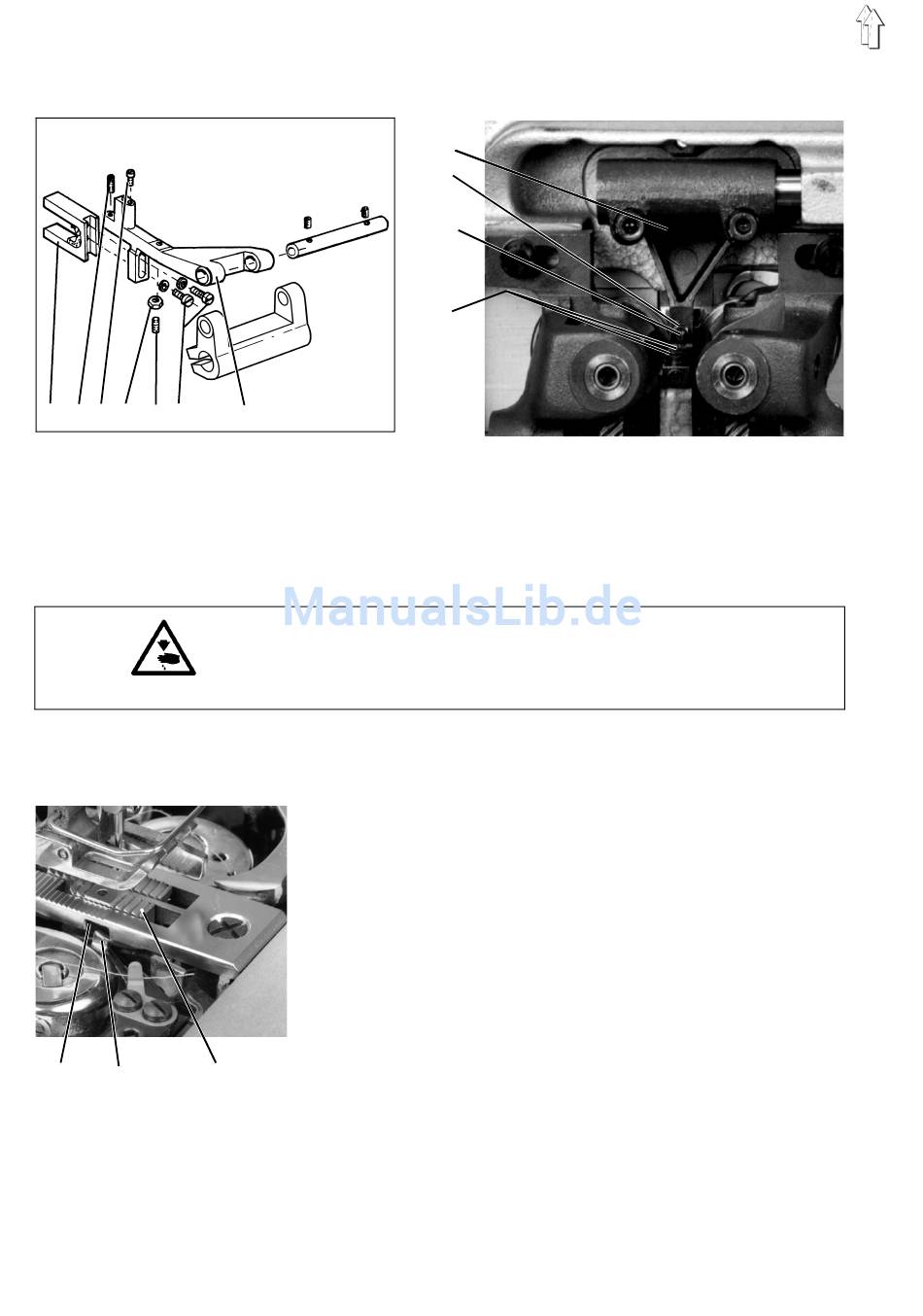

Zum sicheren Vorschub des Nähgutes muß der Transporteur 10 in sei-
ner höchsten Stellung 1,1 mm über die Stichplattenoberfläche hinaus-
ragen. Die Transporteurzähne sollen parallel zur Stichplattenoberseite
stehen.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Hubexzenter und Transporteurhöhe nur bei ausgeschalteter Näh-
maschine korrigieren.
Korrektur
–
Nähmaschine in Position V arretieren. (Transporteur in höchster
Stellung).
–
Schrauben 6 lösen.
–
Stichplatte entfernen.
–
Stützschraube 2 links drehen.
–
Transporteurbalken höher- oder tieferstellen.
–
Stichplatte auflegen.
–
Transporteurhöhe von 1,1 mm einstellen.
–
Schrauben 6 festziehen.
–
Nach jeder Einstellung Stützschraube 2 mit geringem Druck gegen
Exzentergabel 1 schrauben. Hierbei muß der Hubexzenter in Ga-
bel 1 leichtgängig drehbar bleiben.
–
Schrauben 3 geringfügig lösen.
–
Kontermutter 4 lösen.
–
Durch Verdrehen der Stellschraube 5 den Transporteur parallel zur
Stichplattenoberseite stellen.
–
Schrauben 3 festziehen.
–
Stichplatte befestigen. Darauf achten, daß die Nase 9 des Spulen-
gehäuseoberteils in den Ausschnitt 8 der Stichplatte greift (ebenso
linke Seite).
–
Kontermutter 4 anziehen.
