Lichtbogenschutz mit mehreren REF 610 Relais

Bei Verwendung mehrerer REF 610 Relais (siehe Abb. 5.2.2.-1), löst ein
Abgangsschutzrelais REF 610 bei der Erkennung eines Lichtbogens an den
Kabelklemmen den Leistungsschalter des Abgangs aus. Erkennt das
Abgangsschutzrelais REF 610 jedoch einen Lichtbogen auf der Sammelschiene
(über den anderen Linsensensor), so erzeugt es ein Signal an das
Einspeisungsschutzrelais REF 610. Beim Erkennen des Signals wird das
Einspeisungsschutzrelais REF 610 den Leistungsschalter der Einspeisung auslösen
und ein externes Auslösesignal an alle Abgangsschutzrelais REF 610 erzeugen, was
wiederum das Auslösen aller Leistungsschalter der Abgänge bewirkt.
Für maximale Sicherheit kann das REF 610 Relais so eingestellt werden, dass es
unabhängig davon, wo ein Lichtbogen erkannt wurde, alle Leistungsschalter auslöst.
Q1
3l
Q2
Q3 Q4
DI1
3I+Io 3I+Io
SO1

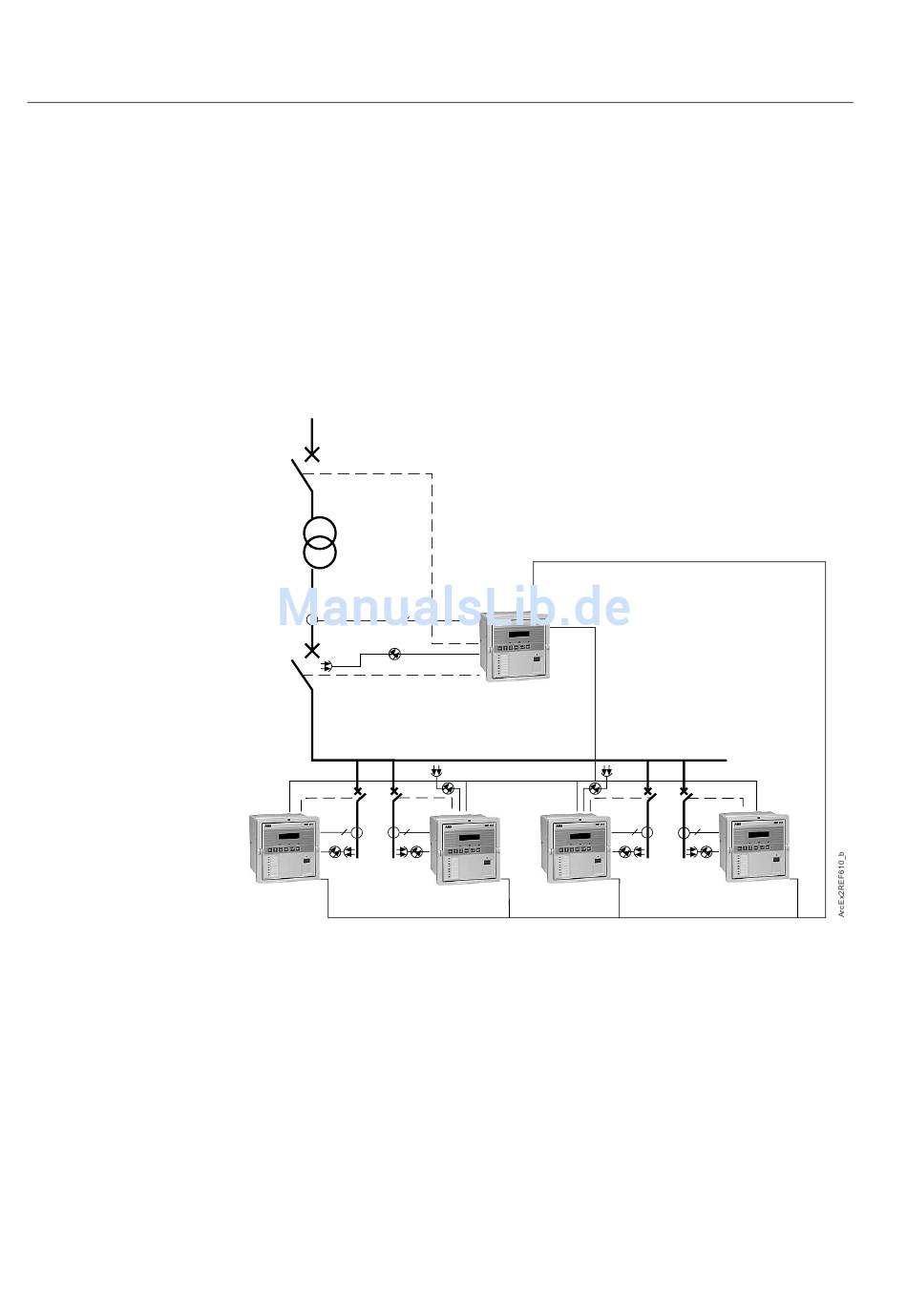

Abb. 5.2.2.-1 Lichtbogenschutz mit mehreren REF 610 Relais
DI1
M1
SO1
PO3
PO1
DI1 DI1
SO1
1MRS756033
Q5 Q6
DI1
3I+Io 3I+Io
SO1 SO1
