Allgemeine Fehlerstrom relais Beschreibung
Die Fehlerstromrelais RD2 erlauben in Verbindung mit einem
externen Ringkernwandler den Erdschlussschutz der Kabel einer
Leitung und der Geräte.
Die Ausführung RD2 Bestellnr. EG3162 kann mit Wechselspannung
(von 230V bis 400V) vom selben Klemmenpaar gespeist werden.
Die Ausführung RD2-48 Bestellnr. EG4137 kann mit Wechsel- oder
Gleichspannung (von 48V bis 150V) vom selben Klemmenpaar
gespeist werden. Über Minidip-Schalter können die Empfindlichkeit
und die Ansprechzeit des Geräts eingestellt werden. Als Ausgang
wird ein Wechselkontakt zur Verfügung gestellt.

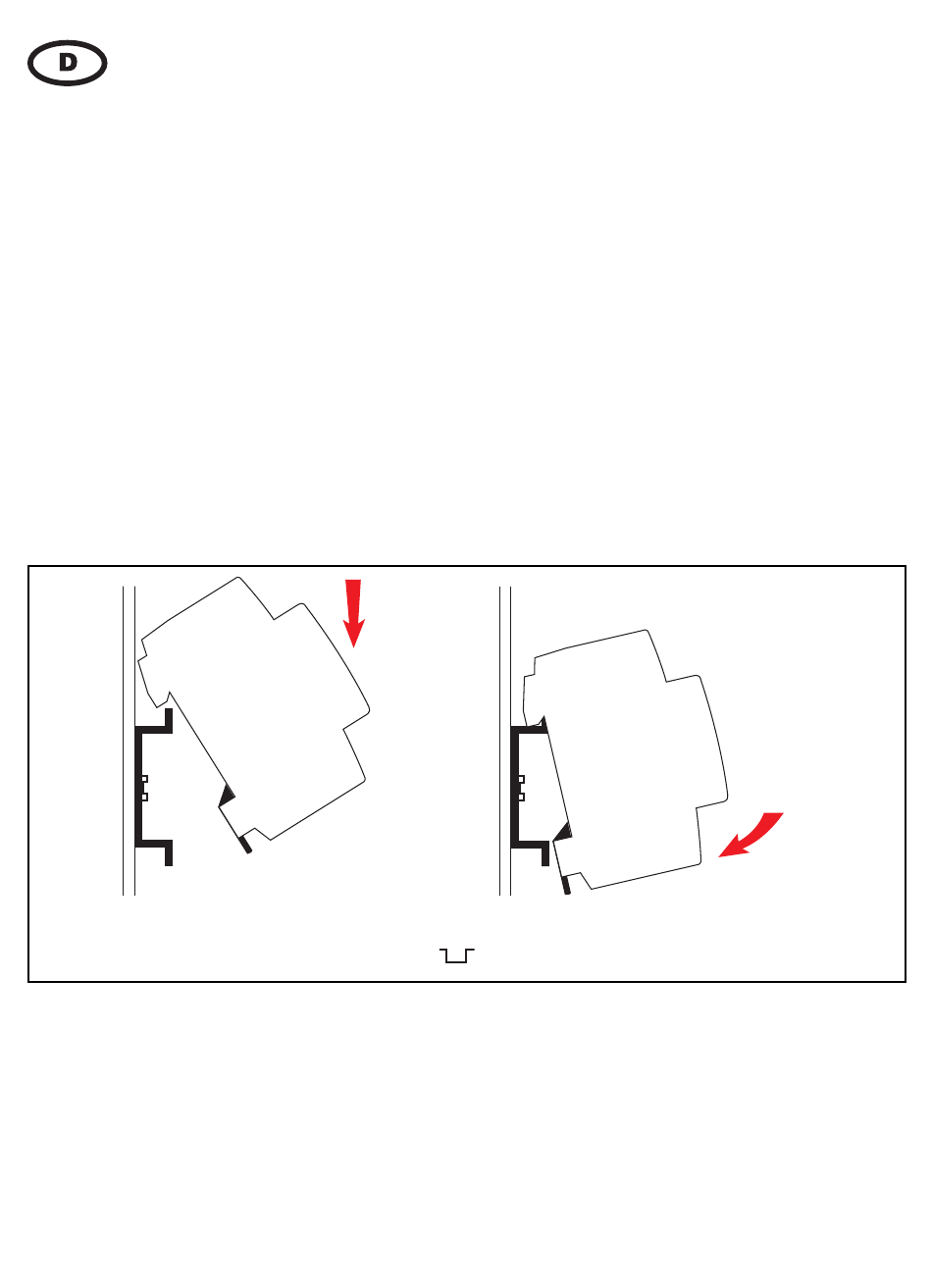

Montageanweisungen
1°
2°
DIN EN 50022 (35 mm
)
Funktionsprinzip
Bei Vorhandensein eines Fohler in Richtung Erde (Differentialstrom)
liefert der Ringkern-wandler ein Signal an das Fehlerstrom relais
RD2, das von diesem verarbeitet und mit der eingestellten
Empfindlichkeitswahl verglichen wird. Wird dieser Schwellenwert
einmal überschritten, wird die eingestellte Verzögerung freigegeben,
worauf der Alarmkontakt anspricht.
12
