Inhaltszusammenfassung für ABB REX 521

  • Seite 1 REX 521 Schutzrelais Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Geprüft: Genehmigt: Technische Änderungen vorbehalten. Inhalt 1. Einleitung ...................4 1.1. Zu diesem Handbuch ..............4 1.2. Schutzrelais REX 521 ..............4 2. Sicherheitsinformation ............5 3. Anweisungen ................6 3.1. MMS-Merkmale ................6 3.1.1. Erläuterung zu den Tastern ..........6 3.1.2. Wahl der Sprache ..............8 3.1.3. Passwörter .................8 3.1.4.

  • Seite 4: Einleitung

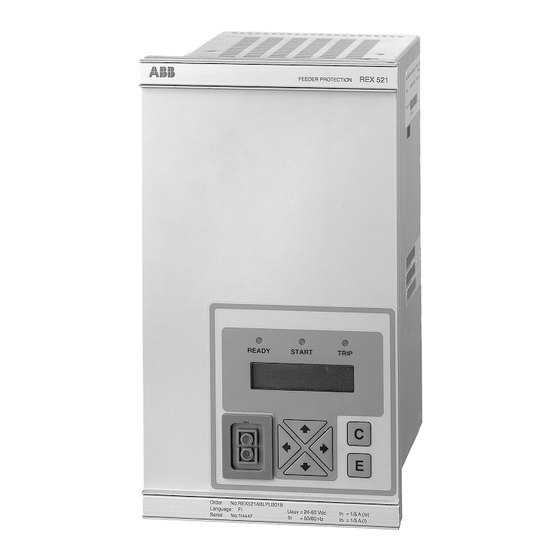

    Mensch/Maschine-Schnittstelle (MMS) ab. 1.2. Schutzrelais REX 521 Das Schutzrelais REX 521 ist für den Schutz, die Steuerung, die Messung und die Überwachung in Mittelspannungsnetzen ausgelegt. Typische Anwendungen sind Einspeise- und Abgangsleitungen sowie Unterstationen. Das Schutzrelais ist mit Messeingängen für konventionelle Strom- und Spannungswandler vorgesehen.

  • Seite 5: Sicherheitsinformation

    1MRS 752255-MUM Schutzrelais REX 521 Bedienungsanleitung Sicherheitsinformation Gefährliche Spannungen können an den Anschlüssen auftreten, selbst wenn die Hilfsspannung abgeschaltet ist. Nationale und örtliche Sicherheitsvorschriften für elektrische Anlagen müssen immer befolgt werden. Die Produkte enthalten Komponente, die empfindlich gegen elektrosta- tische Entladung sind.

  • Seite 6: Anweisungen

    REX 521 Schutzrelais 1MRS 752255-MUM Bedienungsanleitung Anweisungen 3.1. MMS-Merkmale • Taster zur Navigation, C (Clear) und E (Enter) • Wahl der Sprache • Display-Hintergrundlicht • Passwortschutz • Display-Kontrast • Displaytest • Wahl der Primärwerte • Optisch isolierter serieller Kommunikationsanschluss %LOG  9RUGHUDQVLFKW 3.1.1.
  • Seite 7 1MRS 752255-MUM Schutzrelais REX 521 Bedienungsanleitung %LOG  7DVWHU Die nachstehende Tabelle enthält eine kurze Erläuterung der Taster und deren Funk- tionen. Tabelle 3.1.1-1 Erläuterung der Taster Aufwärts/Abwärts Diese Taster werden verwendet: • zum Bewegen des Cursors nach oben oder unten.

  • Seite 8: Wahl Der Sprache

    1MRS 752255-MUM Bedienungsanleitung 3.1.2. Wahl der Sprache MAIN MENU GROUP MENU SUBGROUP MENU PARAMETER MENU General Configuration Identification Analog scales Hardware = REX 521 Active language Communication Software = English Protection Digital Inputs Display General Control Cond. monit. Measurements Power Quality...

  • Seite 9: Display-Hintergrundlicht

    1MRS 752255-MUM Schutzrelais REX 521 Bedienungsanleitung • Der Vorgabewert des seriellen Kommunikationspasswortes ist 001 und der des MMS-Passwortes 999. • Das MMS-Passwort ist erst aktiv, wenn es gegenüber dem Standardwert verändert ist. Nach der Veränderung verlangt das Relais ein Passwort, wann immer der Taster [E] in einem Einstellwertmenü...

  • Seite 10: Wahl Der Primärwerte

    REX 521 Schutzrelais 1MRS 752255-MUM Bedienungsanleitung . Weitere Informationen finden Sie im Abschnitt “Menüdia- Test Anzeigefeld gramm". 3.1.7. Wahl der Primärwerte Die Einstellwerte, die gemessenen und protokollierten Werte, relativ zu einer be- stimmten Grösse, können direkt in Ampere und Volt erhalten werden.
  • Seite 11 1MRS 752255-MUM Schutzrelais REX 521 Bedienungsanleitung %LOG  6WUXNWXU GHV 0HQGLDJUDPPV...

  • Seite 12: Messmenü

    REX 521 Schutzrelais 1MRS 752255-MUM Bedienungsanleitung 3.2.1. Messmenü • Der Inhalt des Messmenüs hängt von den Messfunktionen der Relaiskonfigura- tion ab. • Wenn ein Messanzeigebild gewählt wird, bleibt es nach der Zeitabschaltung aktiv. Bei anderen Anzeigebildern geht das Display gleichzeitig mit dem Aus- schalten der Hintergrundbeleuchtung in den Leerlaufmodus zurück.

  • Seite 13: Einstellen Eines Parameters

    1MRS 752255-MUM Schutzrelais REX 521 Bedienungsanleitung %LOG  (UHLJQLVELOG 3.2.3. Einstellen eines Parameters Navigieren Sie zum richtigen Parameter unter Verwendung der Pfeiltaster und der Menüdiagrammstruktur als Referenz. Die Einstellparameter sind auf dem CD-ROM “Technical Descriptions of Functions" (1MRS750889-MCD) aufgelistet. 1. Aktivieren Sie den Einstellmodus durch Drücken des Tasters [E]. Wenn das MMS-Passwort gegenüber dem Vorgabewert verändert worden ist, wird es nun...

  • Seite 14: Anzeigemitteilungen

    Ecke des Displays befindet. Auf diese Weise braucht der Cursor nicht zwischen der Bitnummer und dem Wert während des Einstellzeitraumes hin und her bewegt wer- den, was das Verfahren vereinfacht. Die Ereignisse werden in der Ereignisliste “Event List for REX 521” (1MRS750889-MCD) auf dem CD-ROM “Technical Descriptions of Functions” aufgelistet 3.3.

  • Seite 15: Selbstüberwachung

    %LOG  $Q]HLJH HLQHU $XVO|VXQJ 3.3.2. Selbstüberwachung Das Schutzrelais REX 521 ist mit einem umfangreichen Selbstüberwachungssystem ausgestattet. Dieses System behandelt Laufzeitfehlersituationen und unterrichtet den Betreiber über anstehende Fehler über das Display und über die serielle Kom- munikation. Wenn ein Fehler ermittelt worden ist, beginnt die grüne LED-Anzeige READY zu blinken.

  • Seite 16: Zustandsüberwachungsanzeige

    REX 521 Schutzrelais 1MRS 752255-MUM Bedienungsanleitung %LOG  )HKOHUDQ]HLJH Die Fehleranzeige hat die höchste Priorität und kann von keiner anderen Anzeige verdrängt werden. Der Fehleranzeigetext wird angezeigt, bis er durch Drücken des Tasters [C] gelöscht wird oder bis eine Rückstellung eintritt.

  • Seite 17: Gelbe Anzeige-Led (Start)

    1MRS 752255-MUM Schutzrelais REX 521 Bedienungsanleitung 3.4.2. Gelbe Anzeige-LED (START) Nicht aktive LED: AUS Normaler Betriebsmodus. Keine Funktion hat begon- nen. LED mit Dauerlicht: START Eine Schutzfunktion ist gestartet und eine Anzeigemit- teilung wird angezeigt. Die Startanzeige kann mit Selbsthaltung oder ohne Selbsthaltung gewählt werden.

  • Seite 18: Wartung

    REX 521 Schutzrelais 1MRS 752255-MUM Bedienungsanleitung Wartung 4.1. Testmodi 4.1.1. E/A-Test • Digitale Eingänge und Ausgangsrelais können durch Einstellen des Parameters im Menü getestet werden. Testmodus Prüfung Prüfungen/Allgemein • Wenn der Testmodus aktiviert ist, blinkt die grüne Anzeige READY. Siehe hierzu das”Technische Referenzhandbuch", Teil 1, wo Sie weitere Informationen finden.

  • Seite 19: Referenzen

    • Technical Reference Manual, Standard Configurations, 1MRS751802-MUM • Technical Descriptions of Functions (CD-ROM) 1MRS750889-MCD Parameter- und Ereignislisten für REX 521 • Parameter List for REX 521 1MRS751999-RTI • Event List for REX 521 1MRS752000-RTI • General Parameters for REX 521 1MRS752156-RTI •...

  • Seite 20: Index

    REX 521 Schutzrelais 1MRS 752255-MUM Bedienungsanleitung Index Abschaltung der Stromzufuhr ..............13 Abwärts ......................7 Alarme ......................14 Anregung ....................14 Antwortzeiten ....................4 Anzahl der Ereignisse ................. 12 Anzeigemitteilungen ................4, 14 Aufwärts ....................... 7 Ausfall der Hilfsspannung ................9 Ausfall der Stromzufuhr ................
  • Seite 21 1MRS 752255-MUM Schutzrelais REX 521 Bedienungsanleitung Fehler ....................15, 16 Fehleranzeige ....................16 Fehleranzeigetext ..................15, 16 Funktionsblocks ..................12 gelbe LED .....................14, 15 Genauigkeit ....................4 grüne Anzeige READY ................18 grüne LED ....................15 Hardwarevariante ..................18 Hilfsmitteilungen ..................14 Hilfstexte ....................14 Hintergrundbeleuchtung ................12 illegaler Einstellwert ...................
  • Seite 22 REX 521 Schutzrelais 1MRS 752255-MUM Bedienungsanleitung nichtflüchtigen Speicher ................9 Normaler Betrieb..................16 optisches Kabel ..................10 Parameter ....................13 per-unit-Werten ..................10 Pfeiltaster ....................13 Primärwerten ....................10 Priorität ....................... 14 Prioritätsreihenfolge ................... 14 Prüfsumme ....................13 READY ...................... 16 Rechts ......................
  • Seite 23 1MRS 752255-MUM Schutzrelais REX 521 Bedienungsanleitung Vorderseite ....................10 Warnungen ....................14 Zustandsüberwachung ................14...

  • Seite 24: Kundenfeedback

    REX 521 Schutzrelais 1MRS 752255-MUM Bedienungsanleitung Kundenfeedback Datum:____________________ Fax: +358 10 224 1080 Kategorie: _Kommentar _Anfrage _Reklamation Betrifft das Feedback ein bestimmtes Produkt, geben Sie bitte den Namen des Produkts an. Produkt: ___________________________________________ Beschreibung: ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________...
  • Seite 28 ABB Oy Substation Automation Postfach 699 FIN-65101 VAASA Finnland Tel. +358 10 22 11 Fax. +358 10 224 1094 www.abb.com/substationautomation...
