REF 610
5.1.2.
150
Abgangsschutzrelais
Technisches Referenzhandbuch
Zur Vermeidung solcher Pumpeffekte wird eine Rücklaufzeit verwendet. Die
Rücklaufzeit wird, wie die Sperrzeit, anlaufen, wenn die eingestellte Totzeit
überschritten wird und die AWE-Funktion einen Wiedereinschaltbefehl an den
Leistungsschalter sendet. Durch Einstellen einer Rücklaufzeit, welche kürzer ist als
die Sperrzeit (z.B. die Hälfte der Sperrzeit) wird die Blockierung der Stufe I>> (in
diesem Falle) noch vor der AWE-Funktion zurückgesetzt. Nun kann die Stufe I>>
die AWE-Sequenz fortsetzen und der Pumpeffekt wird somit vermieden.
Schnellauslösung und Einleitung von Zyklus 1 unter
Verwendung von Anregesignalen
Ein anderer Weg um die schnelle Auslösung und Zykluseinleitung zu erreichen
(typisch für manche Länder, wie beispielsweise Finnland), ist die Verwendung der
Anregesignale von Schutzstufen zur Zykluseinleitung. Die AWE-Funktion des REF
610 kann durch die Anregesignale der Stufen I> und I
Die Anregungszeit der Stufen I> und I
Einstellungen AR I> Start Verzögerung und AR I0> Start
Verzögerung der AWE-Funktion verlängert werden. Ist die eingestellte
Anregungsverzögerung abgelaufen, so wird der Zyklus eingeleitet und die AWE-
Funktion löst den Leistungsschalter mit dem CB Öffnenbefehl aus.
.

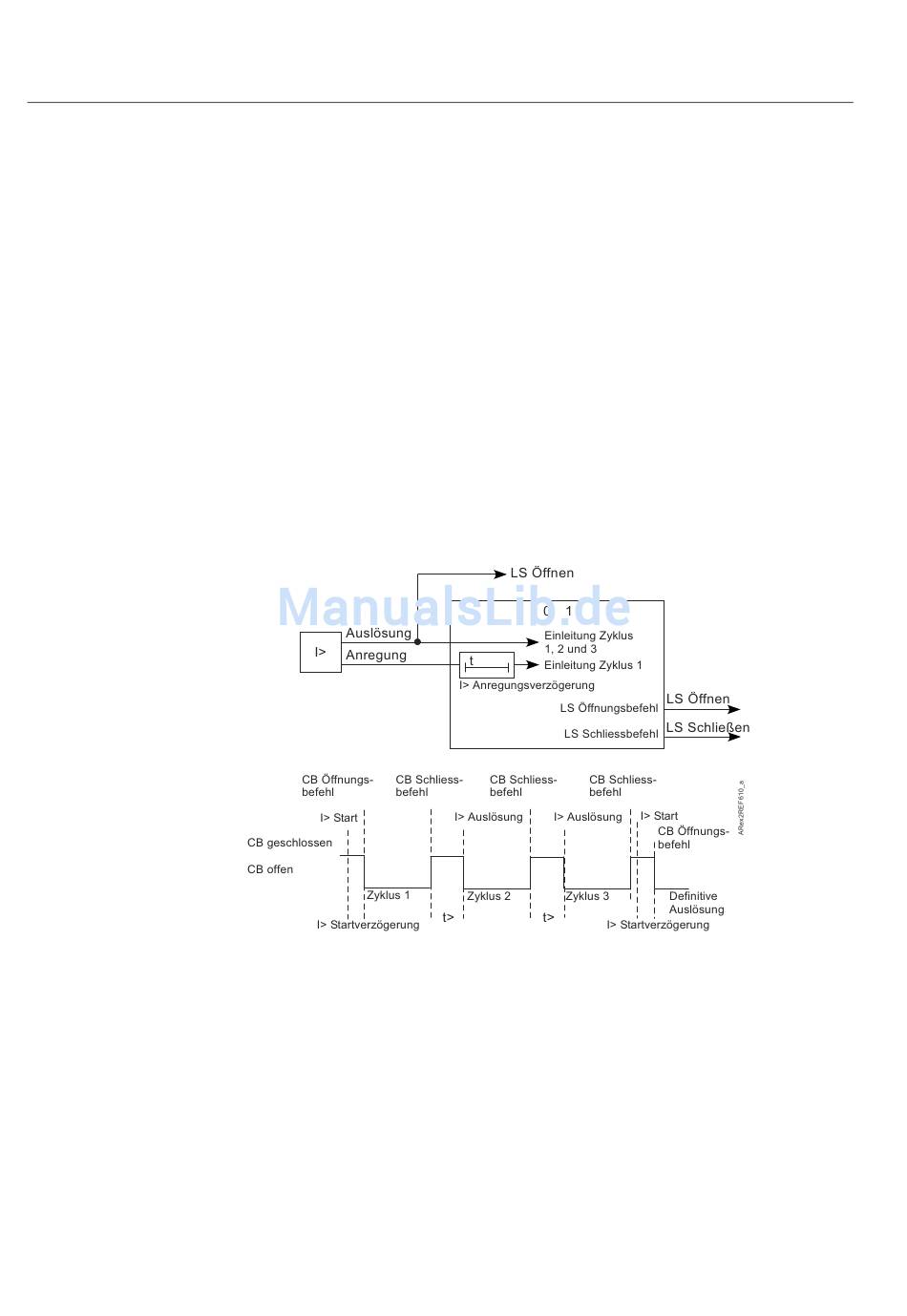

Abb. 5.1.2.-1
Schnelle Einleitung von Zyklus 1 unter Verwendung von
Anregesignalen
Zykluseinleitung durch ein Anregesignal wird nur bei Zyklus 1 und zur definitiven
Auslösung verwendet, wenn z.B. keine Zyklen mehr erlaubt sind und der Fehler im
Netz noch nicht behoben wurde. In diesem Fall löst die AWE-Funktion den
Leistungsschalter nach Ablauf der AR I> Start Verzögerung und der AR
I0> Start Verzögerung aus.
> eingeleitet werden.
o
> ist sehr kurz, kann aber durch die
o
→
1MRS756033
