REF 610
4.2.4.
144
Abgangsschutzrelais
Technisches Referenzhandbuch
Tabelle 4.2.3-7 Nummerierung der Brücken
Klemme Funktion
X8 Pull-up
X6 Abschluss
X7 Pull-down
X13 Pull-up
X12 Abschluss
X11 Pull-down
X14 4-Draht/2-Draht

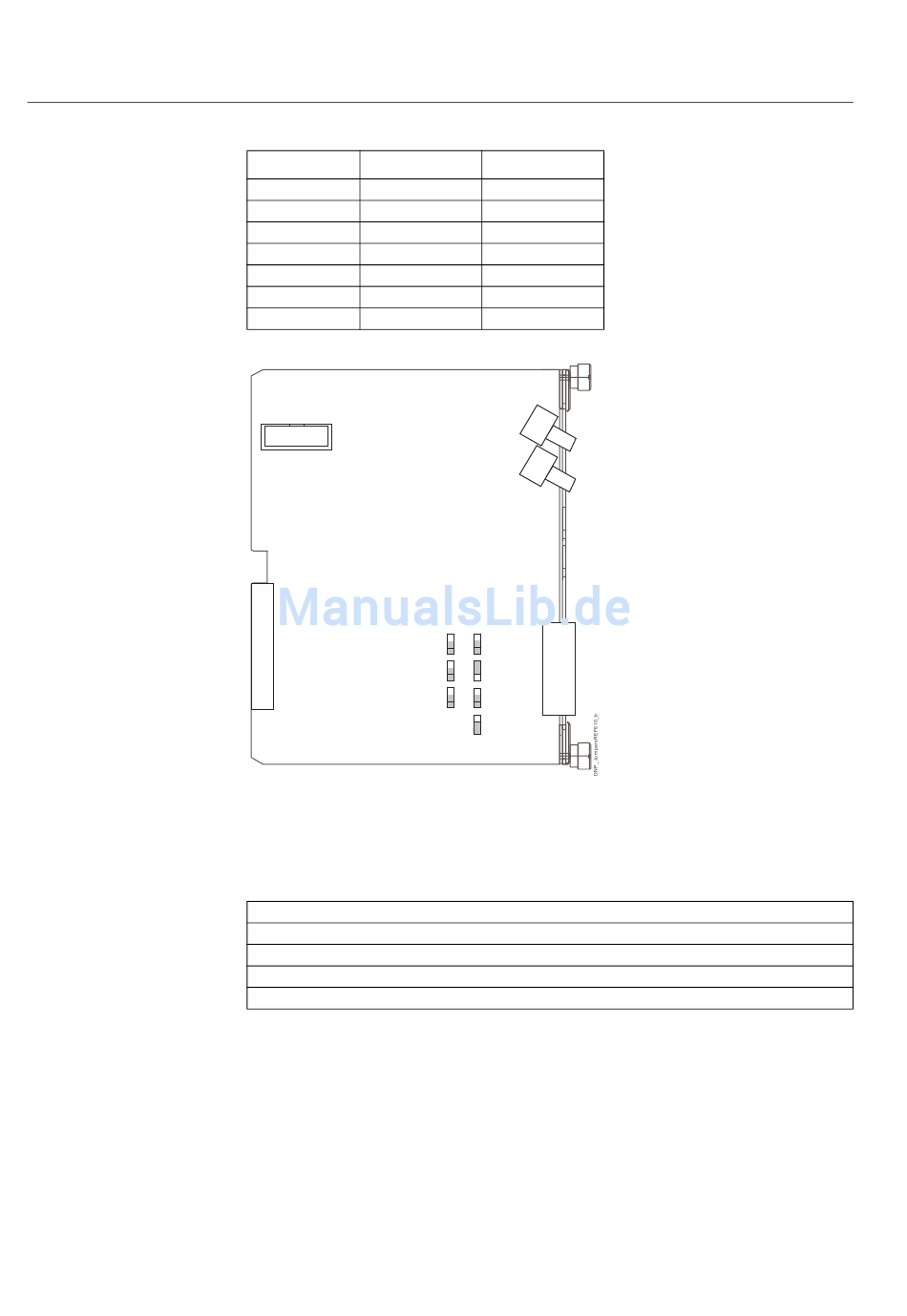

Abb. 4.2.3.-3 Anordnung der Brücken auf dem DNP 3.0 Kommunikationsmodul

Technische Daten

Tabelle 4.2.4-1 Abmessungen
Breite, Rahmen 177 mm, Gehäuse 164 mm
Höhe, Rahmen 177 mm (4U), Gehäuse 160 mm
Tiefe, Gehäuse 149,3 mm
Gewicht des Relais ~3,5 kg
Gewicht der Reserveeinheit ~1,8 kg
1)
Für Masszeichnungen wird auf die Montageanleitung verwiesen (1MRS 7556030).
Signal
Daten A (+TX)
TX
Daten B (-TX)
Daten A (+RX)
RX
Daten B (-RX)
X13
ON
ON
X8
X12
ON
ON
X6
X11
ON
ON
X7
X14
4-Draht
2-Draht
1)
1MRS756033
