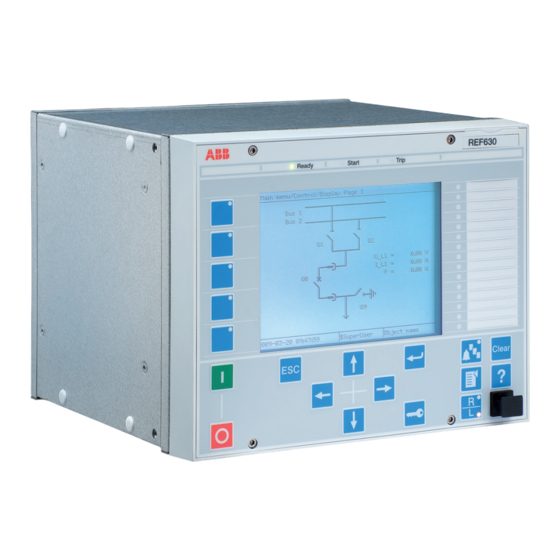

ABB Relion REF630 Montageanleitung
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Relais
  5. Relion REF630
  6. Montageanleitung
ABB Relion REF630 Montageanleitung

ABB Relion REF630 Montageanleitung

Relion schutz und steuerung 630 serie
Vorschau ausblenden Andere Handbücher für Relion REF630:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®
Relion
Schutz und Steuerung
630 Serie
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB Relion REF630

Inhaltszusammenfassung für ABB Relion REF630

  • Seite 1 ® Relion Schutz und Steuerung 630 Serie Montageanleitung...
  • Seite 3 Dokument-ID: 1MRS757082 Herausgegeben: 2011-12-13 Revision: B Produktversion: 1.1 © Copyright 2011 ABB. Alle Rechte vorbehalten...

  • Seite 4: Gewährleistung

    Lizenzvereinbarungen gebunden und darf ausschließlich im Einklang mit den entsprechenden Lizenzvereinbarungen benutzt, vervielfältigt oder weitergegeben werden. Marken ABB und Relion sind eingetragene Warenzeichen der ABB Group. Alle sonstigen Marken- oder Produktnamen, die in diesen Unterlagen Erwähnung finden, sind gegebenenfalls Warenzeichen oder eingetragene Markenzeichen der jeweiligen Inhaber.

  • Seite 5: Haftungsausschluss

    Falls Fehler entdeckt werden, möchte der Leser bitte den Hersteller in Kenntnis setzen. Abgesehen von ausdrücklichen vertraglichen Verpflichtungen ist ABB unter keinen Umständen für einen Verlust oder Schaden aufgrund der Verwendung dieses Handbuchs oder der Anwendung der Geräte...

  • Seite 6: Konformität

    Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EG). Diese Konformität ist das Ergebnis einer Prüfung seitens ABB in Übereinstimmung mit Artikel 10 der Richtlinie gemäß den Produktnormen EN 50263 und EN 60255-26 für die EMV- Richtlinie und gemäß den Produktnormen EN 60255-1 und EN 60255-27 für die Niederspannungsrichtlinie.

  • Seite 7: Sicherheitsinformation

    Sicherheitsinformation An den Anschlüssen können gefährliche Spannungen auftreten, auch wenn die Hilfsspannung abgeschaltet ist. Nichtbeachtung kann zu Tod, Verletzung oder erheblichem Sachschaden führen. Die elektrische Installation darf nur von einem fachkundigen Elektriker ausgeführt werden. Die nationalen und lokalen Sicherheitsbestimmungen müssen stets beachtet werden.

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Abschnitt 1 Einführung..............5 Dieses Handbuch................5 Zielgruppe..................5 Produktdokumentation..............6 Produktunterlagen.................6 Frühere Versionen des Dokuments..........7 Zugehörige Dokumentation............8 Verwendete Symbole und Dokumentkonventionen......8 Sicherheitssymbole...............8 Gebrauch dieses Handbuchs............9 Abschnitt 2 Umwelt................11 Nachhaltige Entwicklung..............11 Entsorgung des Gerätes..............11 Abschnitt 3 Auspacken, überprüfen und lagern......13 Transportverpackung entfernen.............13 Produktprüfung................13 Produktkennzeichnung..............13 Lieferumfang überprüfen.............13...
  • Seite 10 Inhaltsverzeichnis Ersetzen von SPAC 510, SPAC 520 und SPAC 530 durch ein Gerät der 630er Serie............47 Ersetzen von SPAC 630 durch ein Gerät der 630er Serie..48 Belüftung..................49 Abschnitt 5 Anschlüsse..............51 Erforderliches Werkzeug..............51 Anschließen der Verdrahtung............51 Anschließen von Leitungen an Schraubenklemmen....52 Anschließen von Schutzerdung............52 Anschließen von Analogsignalen...........55 Anschließen der Strom- und Spannungseingänge .....56...
  • Seite 11 Inhaltsverzeichnis Wandmontagesatz für ein Gerät ..........89 Deckenmontagesatz für ein Hauptgerät........90 Wandmontagesatz für ein Hauptgerät.........92 SPAC 630-Austauschkit..............94 Steckverbindersätze...............95 Kabel....................96 Abschnitt 10 Glossar.................97 630 Serie Installations-Handbuch...

  • Seite 13: Abschnitt 1 Einführung

    Abschnitt 1 1MRS757082 B Einführung Abschnitt 1 Einführung Dieses Handbuch Das Installationshandbuch enthält Anweisungen zur Installation des IEDs. Es enthält Vorgehensweisen für die mechanische und elektrische Installation. Die Kapitel sind chronologisch in der Reihenfolge gegliedert, wie das IED zu installieren ist. Zielgruppe Dieses Handbuch richtet sich an das Personal, das für die Installation der Produkthardware verantwortlich ist.

  • Seite 14: Produktdokumentation

    Einführung Produktdokumentation 1.3.1 Produktunterlagen IEC07000220 V1 DE Abb. 1: Die vorgesehene Nutzung von Handbüchern in verschiedenen Lebenszyklen Das Engineering-Handbuch enthält Anleitungen zur technischen Anwendung der IEDs unter Verwendung der verschiedenen Hilfsprogramme im PCM600. Außerdem enthält es Beschreibungen zur Einrichtung eines PCM600-Projekts und zum Einsetzen von IEDs in die Projektstruktur.

  • Seite 15: Frühere Versionen Des Dokuments

    Abschnitt 1 1MRS757082 B Einführung Erprobungsphase genutzt werden. Das Handbuch enthält Vorgehensweisen für die Überprüfung von externen Schaltungen und die Stromversorgung des IEDs, die Parametereinstellung und -konfiguration sowie das Verifizieren von Einstellungen mittels sekundärer Einspeisung. Im Handbuch ist der Prüfprozess für ein IED in einer nicht angeschlossenen Schaltstation beschrieben.

  • Seite 16: Zugehörige Dokumentation

    1MRS757082 B Einführung Laden Sie die aktuellsten Dokumente von der ABB-Website herunter http://www.abb.de/mittelspannung. 1.3.3 Zugehörige Dokumentation Baureihen- und produktspezifische Handbücher lassen sich von der ABB-Website http://www.abb.com/substationautomation herunterladen. Verwendete Symbole und Dokumentkonventionen 1.4.1 Sicherheitssymbole Das Elektrowarnsymbol weist auf eine Gefahr hin, die zu elektrischen Schlägen führen könnte.

  • Seite 17: Gebrauch Dieses Handbuchs

    Abschnitt 1 1MRS757082 B Einführung 1.4.2 Gebrauch dieses Handbuchs Wichtige Hinweise zur Nutzung dieses Handbuchs: • In diesem Handbuch verwendete Abkürzungen und Akronyme finden Sie im Glossar. Das Glossar enthält auch Definitionen wichtiger Begriffe. • Die Navigation durch die LHMI -Menüstruktur mithilfe der Drucktasten wird anhand der entsprechenden Symbole dargestellt: Um durch die Optionen zu navigieren, verwenden Sie •...

  • Seite 19: Abschnitt 2 Umwelt

    Abschnitt 2 1MRS757082 B Umwelt Abschnitt 2 Umwelt Nachhaltige Entwicklung Auf die Nachhaltigkeit wurde von Beginn der Produktentwicklung geachtet. Dies umfasst das umweltfreundliche Herstellungsverfahren, die lange Betriebsdauer, die Betriebszuverlässigkeit und die Entsorgung des Geräts. Die Materialien und Lieferanten wurden gemäß der EU-Gefahrenstoff-Richtlinie RoHS (2002/95/EG) ausgewählt.
  • Seite 20 Abschnitt 2 1MRS757082 B Umwelt Alle in diesem Produkt verwendeten Teile können wiederverwertet werden. Setzen Sie sich bei der Entsorgung von alten IEDs oder Teilen mit örtlichen Unternehmen zur Entsorgung von elektrischem/elektronischem Abfall in Verbindung. Diese Unternehmen können das Material sortieren und das Produkt gemäß den örtlichen Auflagen entsorgen.

  • Seite 21: Abschnitt 3 Auspacken, Überprüfen Und Lagern

    Mit dem Gerät ist vor dem Einbau vorsichtig umzugehen. • Überprüfen Sie das Gerät, um festzustellen, ob während des Transports Schäden aufgetreten sind. Sollte dies der Fall sein, wenden Sie sich zwecks Reklamation an den Spediteur und informieren Sie die lokale ABB-Vertretung. 630 Serie Installations-Handbuch...

  • Seite 22: Rücksenden Des Gerätes Bei Transportschäden

    3.2.4 Rücksenden des Gerätes bei Transportschäden Werden Transportschäden entdeckt, müssen diese unverzüglich dem jeweiligen Transportunternehmen angezeigt werden. Zudem muss die nächste ABB- Niederlassung bzw. -Vertreter in Kenntnis gesetzt werden. Bei Abweichungen von den Lieferdokumenten sollte ABB umgehend informiert werden. Lagerung Wird das Gerät vor der Installation gelagert, muss dies in der Originalverpackung...

  • Seite 23: Abschnitt 4 Montage

    Abschnitt 4 1MRS757082 B Montage Abschnitt 4 Montage Erforderliches Werkzeug Zum Anbauen der Befestigungssätze an das Gerät sind Torx-Schraubendreher TX10 und TX15 zu verwenden. Benutzen Sie zum Montieren des externen Anzeigemoduls einen 2,5 mm-Inbusschlüssel. Prüfen der Umgebungsbedingungen und des Montageplatzes Die mechanischen und elektrischen Umgebungsbedingungen am Installationsort müssen innerhalb der in den technischen Daten beschriebenen Grenzwerte liegen.
  • Seite 24 Abschnitt 4 1MRS757082 B Montage GUID-554D4081-3535-44AF-B726-97ACC934995C V2 DE Abb. 2: Frontbündige Montage des Geräts in einen Frontplattenausschnitt 240 mm 1 M4-Muttern und -Unterlegscheiben 21,5 mm 2 Gewindebolzen C 227 mm 3 M5-Senkkopfschrauben D 140 mm 4 Kunststoffstopfen 183 mm 5 Montagerahmen ∅6 mm...
  • Seite 25 Abschnitt 4 1MRS757082 B Montage GUID-118C4716-91D5-469C-A130-18CBF05780A8 V1 EN Abb. 3: Montage der optionalen Kabelschirmschiene 1 Kabelschirmschiene 2 M5-Schrauben 630 Serie Installations-Handbuch...

  • Seite 26: Halbversenkte Montage Des Geräts

    Abschnitt 4 1MRS757082 B Montage GUID-9D71697E-ABDA-4DF8-9431-B87864326053 V1 DE Abb. 4: Bündig montiertes Gerät A 222 mm ohne Kabelschirmschiene 271 mm mit Kabelschirmschiene B 27 mm C 13 mm Beachten Sie den vom Hersteller des Lichtwellenleiters genannten kleinsten erlaubten Biegeradius. 4.3.2 Halbversenkte Montage des Geräts...
  • Seite 27 5.1. Die Kabelschirmschiene an die Rückseite des Geräts anbringen. 5.2. Die Schiene mit den M5-Schrauben am Gerät befestigen. 5.3. Ziehen Sie die Schrauben fest. Ziehen Sie die Schrauben fest. GUID-4AA8A443-6E37-4C73-A864-C9E37DD3322F V2 DE Abb. 5: Halbversenkte Montage des Geräts in einen Frontplattenausschnitt 240 mm 1 M5-Schrauben 19 mm...
  • Seite 28 Abschnitt 4 1MRS757082 B Montage GUID-43A779F3-FB4F-4F14-8AC6-E6A3368283FA V1 EN Abb. 6: Montage der optionalen Kabelschirmschiene 1 Kabelschirmschiene 2 M5-Schrauben 630 Serie Installations-Handbuch...
  • Seite 29 Abschnitt 4 1MRS757082 B Montage GUID-4A8D2793-2265-44D3-9818-3ADBE38B560C V1 DE Abb. 7: Halbversenkt montiertes Gerät A 154 mm ohne Kabelschirmschiene 203 mm ohne Kabelschirmschiene B 265 mm C 95 mm D 227 mm E 13 mm Beachten Sie den vom Hersteller des Lichtwellenleiters genannten kleinsten erlaubten Biegeradius.

  • Seite 30: Einbaumontage Mit Zwischenrahmen

    2.1. Die Kabelschirmschiene an die Rückseite des Geräts anbringen. 2.2. Die Schiene mit den M5-Schrauben am Gerät befestigen. Ziehen Sie die Schrauben fest. GUID-E794D0E2-17A4-4040-8E49-5607C1DB72FB V2 EN Abb. 8: Montieren der Halterung 1 M5-Schrauben 2 Linke Montagehalterung 630 Serie Installations-Handbuch...
  • Seite 31 Abschnitt 4 1MRS757082 B Montage GUID-CE2DF65A-3A32-49AD-9BE9-C35C0F9CD313 V1 EN Abb. 9: Montage der optionalen Kabelschirmschiene 1 Kabelschirmschiene 2 M5-Schrauben Die rechte Montagehalterung auf der rechten Seite des Geräts mithilfe von M5- Schrauben anbringen. Ziehen Sie die Schrauben fest. Befestigen Sie das Gerät mit den Montagehalterungen am 19" Schrank.

  • Seite 32: Montage Von Zwei Geräten In Einem 19" Schrank

    Abschnitt 4 1MRS757082 B Montage GUID-78C41F8E-C7EB-48DA-9351-AF54DCD3D504 V2 DE Abb. 10: Im 19“ Schrank montiertes Gerät A 177 mm (4HE) 1 Linke Montagehalterung B 482,6 mm (19") 2 Rechte Montagehalterung C 13 mm 3 M5-Senkkopfschrauben D 25.5 mm 4 Kunststoffstopfen E 224 mm ohne Kabelschirmschiene...
  • Seite 33 M5-Schrauben an die beiden IEDs montieren. Sicherstellen, dass die untere Belüftungsöffnung an den IEDs mit der Belüftungsöffnung in der unteren Montagehalterung übereinstimmt. GUID-641CC644-C80C-4D3A-8650-8CB3076859B1 V1 EN Abb. 11: Montage von zwei Geräten 1 Obere Montagehalterung 2 Belüftungsbohrungen 3 Rechte Montagehalterung...
  • Seite 34 Abschnitt 4 1MRS757082 B Montage GUID-949C9307-D5C8-4A5A-8BA2-890F947B2541 V1 EN Abb. 12: Montage der optionalen Kabelschirmschienen 1 M5-Schrauben 2 Verbindungsbolzen 3 Kabelschirmschienen 630 Serie Installations-Handbuch...
  • Seite 35 Abschnitt 4 1MRS757082 B Montage GUID-A1E38415-73A0-4955-929D-C25B9578A018 V1 EN Abb. 13: In zwei Geräterahmen nebeneinander montierte IEDs mit Kabelschirmschienen 1 M5-Schrauben Ziehen Sie die Schrauben fest. Mit den Befestigungsschrauben die linke und rechte Montagehalterung an beiden Seiten der Gerätebaugruppe anbringen. Ziehen Sie die Schrauben fest.

  • Seite 36: Montage Eines Einzelnen Geräts Mit Prüfschalter Rtxp

    Abschnitt 4 1MRS757082 B Montage GUID-95B1F568-4B1C-4758-B370-661C286F1BC4 V1 DE Abb. 14: Zwei in einem 19“ Schrank nebeneinander montierte Geräte A 224 mm ohne Kabelschirmschiene 1 M5-Schrauben 273 mm ohne Kabelschirmschiene B 25,5 mm C 482,6 mm (19") D 13 mm E 177 mm (4HE) Sicherstellen, dass die unteren Belüftungsöffnungen nicht verdeckt...
  • Seite 37 Ziehen Sie die Befestigungsschrauben fest. Bauen Sie den Prüfschalter RTXP 8, 18 oder 24 ein. Befestigen Sie die Frontabdeckung vor dem Prüfschalter. GUID-A01C5E4D-D118-4B6E-863E-3213C762381A V2 EN Abb. 15: Montiertes Gerät mit Prüfschalter RTXP 18 1 Linke Montagehalterung 2 Prüfschalter 3 M5-Schrauben...

  • Seite 38: Wandmontage Des Geräts

    Abschnitt 4 1MRS757082 B Montage GUID-F91D583C-9C67-4AD7-96EC-D8F071886647 V1 EN Abb. 16: Montage der optionalen Kabelschirmschiene 1 M5-Schrauben 2 Kabelschirmschiene Für ein IED mit optischen Anschlüssen ist eine Mindesttiefe von 180 mm erforderlich. Beachten Sie den vom Hersteller des Lichtwellenleiters genannten kleinsten erlaubten Biegeradius.
  • Seite 39 Abschnitt 4 1MRS757082 B Montage GUID-7DF6B376-60FC-4E11-802C-6D77F3485EBB V2 DE Abb. 17: Wandmontage des Geräts 270 mm 1 Montagehalterung 252,5 mm 2 M5-Schrauben C ∅6,8 mm D 180 mm 101,6 mm 366 mm G 13 mm 630 Serie Installations-Handbuch...

  • Seite 40: Decken- Und Wandmontage Mit Externem Anzeigemodul

    Abschnitt 4 1MRS757082 B Montage GUID-421E7038-45F5-4763-A04A-967343E9D82D V1 EN Abb. 18: Montage des optionalen Kabelschirmrahmens 1 Kabelschirmschiene 2 M5-Schrauben Zwischen den zwei Geräten müssen mindestens 50 mm freigelassen werden. Beachten Sie den vom Hersteller des Lichtwellenleiters genannten kleinsten erlaubten Biegeradius. 4.3.5 Decken- und Wandmontage mit externem Anzeigemodul 4.3.5.1...
  • Seite 41 Abschnitt 4 1MRS757082 B Montage GUID-29762F39-AE54-4020-9111-6706BCF6CA1A V1 DE Abb. 19: Bohrschema für LHMI 220 mm 1 LHMI-Umriss 2 Oberflächenbeschichtung an der Rückseite der Platte muss entfernt werden ∅15 mm C 177 mm 3 Bohrung für Erdungsanschluss D 162 mm 4 Öffnung für Kabel vom Gerät zu LHMI ∅6,5 mm...

  • Seite 42: Verwenden Sie Ein 16,0 Mm

    Abschnitt 4 1MRS757082 B Montage Befestigen Sie die externe LHMI-Einheit mit den vier M3-Schrauben. Ziehen Sie die vier M3-Schrauben fest. Erden Sie die LHMI. 8.1. Verwenden Sie ein 16,0 mm flaches geflochtenes Kupferkabel. 8.2. Führen Sie die M5-Erdungsschraube mit einer Unterlegscheibe durch die Bohrung an Erdungsklemme und Erdungskabel.
  • Seite 43 Abschnitt 4 1MRS757082 B Montage GUID-ED1F1C7D-46A7-4EDE-820C-BEDD8FBCAFAA V2 EN Abb. 20: Erdung des LHMI 1 Oberflächenbeschichtung entfernt ∅15 mm 2 Erdungskabel 3 M5-Schraube und Unterlegscheibe zur LHMI-Erdung und Kabel zur Platte Wenn die LHMI an die Schranktür montiert ist, erden Sie die Tür über ein 16,0 mm...

  • Seite 44: Deckenmontage Des Hauptgeräts

    Abschnitt 4 1MRS757082 B Montage Beachten Sie den vom Hersteller des Lichtwellenleiters genannten kleinsten erlaubten Biegeradius. Das LHMI-Kabel muss über den LHMI-Erdungspunkt geerdet sein. Verwenden Sie nur das mit dem Gerät ausgelieferte Kabel. 4.3.5.2 Deckenmontage des Hauptgeräts Bohren Sie vier Befestigungslöcher gemäß der Maßzeichnung. Befestigen Sie die Montagehalterung an der entsprechenden Stelle der Decke.
  • Seite 45 Abschnitt 4 1MRS757082 B Montage GUID-D110BB62-08D0-44CF-A69C-B3109CC32D2D V1 DE Abb. 21: Deckenmontage, 1/2 19"-4HE, mit Freiraum für die Kabel an der Oberseite 244,5 mm 1 Montagehalterung 226 mm ohne Kabelschirmschiene 2 Kunststoffstopfen 275 mm ohne Kabelschirmschiene C 90 mm 3 M5-Schrauben D 50 mm ∅5 mm...
  • Seite 46 Abschnitt 4 1MRS757082 B Montage GUID-A3E4C48B-A055-4C49-A1E6-677E719CEE7C V1 DE Abb. 22: Montage der optionalen Kabelschirmschiene am 4HE- Gehäuse mit halber 19"-Breite 1 Kabelschirmschiene 2 M5-Schrauben 630 Serie Installations-Handbuch...
  • Seite 47 Abschnitt 4 1MRS757082 B Montage GUID-80D8C0A7-6A68-4ACF-A21F-664A034956E1 V1 DE Abb. 23: Deckenmontage, 1/2 19"-6HE, mit Freiraum für die Kabel an der Oberseite 244,5 mm 1 Montagehalterung 50 mm 2 Kunststoffstopfen C 226 mm ohne Kabelschirmschiene 3 M5-Schrauben 275 mm ohne Kabelschirmschiene D 90 mm ∅5 mm...
  • Seite 48 Abschnitt 4 1MRS757082 B Montage GUID-158CE884-1AD6-4ADB-91A6-C91093E55662 V1 DE Abb. 24: Montage der optionalen Kabelschirmschiene am 6HE- Gehäuse mit halber 19"-Breite 1 Kabelschirmschiene 2 M5-Schrauben Ziehen Sie die Schrauben fest. Verbinden Sie den RJ-45-Anschluss an der Frontplatte des Hauptgeräts und den entsprechenden Anschluss am externen LHMI-Anzeigemodul mit einem Kabel.

  • Seite 49: Wandmontage Des Hauptgeräts

    Befestigen Sie die Montagehalterungen unter Verwendung geeigneter Schrauben. Haupteinheit des Geräts ordnungsgemäß mithilfe der entsprechenden M5- Schrauben zwischen den Montagehalterungen befestigen. GUID-FCCEBD17-409F-4D7F-B984-10993D17E213 V1 DE Abb. 25: 4HE-Hauptgerät und externes LHMI-Display A 241,1 mm 1 M5-Senkkopfschrauben B 101,6 mm 2 Montagehalterungen 630 Serie...
  • Seite 50 Abschnitt 4 1MRS757082 B Montage GUID-4A5C6C47-FD7F-4AFD-8C7D-A7E669D6A7F6 V1 DE Abb. 26: 6HE-Hauptgerät und externes LHMI-Anzeigemodul A 241,1 mm 1 M5-Senkkopfschrauben B 190,5 mm 2 Montagehalterungen Die 4HE- und 6HE-Hauptgeräte haben eine Breite von 224 mm. Ziehen Sie die Schrauben fest. Wenn das optionale RTD-Modul vorhanden ist, die Kabelschirmschiene anbringen: 5.1.
  • Seite 51 Abschnitt 4 1MRS757082 B Montage GUID-D8BFF573-F6FF-44F6-A668-B0B3685CF9C8 V1 EN Abb. 27: 4HE-Haupteinheit mit optional montierter Kabelschirmschiene 1 Kabelschirmschiene 2 M5-Schrauben 630 Serie Installations-Handbuch...
  • Seite 52 Abschnitt 4 1MRS757082 B Montage GUID-E083EF71-E391-4B72-8EA9-B42035FF8FD5 V1 EN Abb. 28: 6HE-Haupteinheit mit optional montierter Kabelschirmschiene 1 Kabelschirmschiene 2 M5-Schrauben Verbinden Sie den RJ-45-Anschluss an der Frontplatte des Hauptgeräts und den entsprechenden Anschluss am externen LHMI-Anzeigemodul mit einem Kabel. 630 Serie...
  • Seite 53 Abschnitt 4 1MRS757082 B Montage GUID-00EEC58B-1168-45A7-A72F-3D27C9C66FBC V1 DE Abb. 29: Externes LHMI-Anzeigemodul, an der Wand montiert und mit dem 4HE-Hauptgerät verbunden 25,5 mm 220 mm C 177 mm D 13 mm 258,6 mm 177 mm G 224 mm ohne Kabelschirmschiene...
  • Seite 54 Abschnitt 4 1MRS757082 B Montage GUID-4904F868-F8A9-4506-B088-0AD64757E151 V1 DE Abb. 30: Externes LHMI-Anzeigemodul, an der Wand montiert und mit dem 6HE-Hauptgerät verbunden 25,5 mm 220 mm C 13 mm D 177 mm 258,6 mm 265,9 mm G 224 mm ohne Kabelschirmschiene...

  • Seite 55: Ersetzen Von Spac 510, Spac 520 Und Spac 530 Durch Ein Gerät Der 630Er Serie

    Aus der vorhandenen Montageplatte ein Teil entsprechend den Angaben in der Maßskizze aussparen. Schraubbohrungen gemäß der Maßskizze anbringen. Neues Gerät entsprechend der Einbauanleitung montieren. GUID-954847E2-CF14-4651-AA58-D03B03983CC3 V1 DE Abb. 31: Bemaßungen der vorhandenen Plattenaussparung für SPAC 510, SPAC 520 und SPAC 530 A 448 mm B 133 mm...

  • Seite 56: Ersetzen Von Spac 630 Durch Ein Gerät Der 630Er Serie

    Abschnitt 4 1MRS757082 B Montage GUID-76ADD448-F749-4DBA-B8EC-2026EECDB8D4 V1 DE Abb. 32: Abmaße der neuen Plattenaussparung zum Ersetzen von SPAC 510, SPAC 520 und SPAC 530 A 178 mm 1 Neue Aussparung B 101.6 mm 2 Neue Schraubbohrungen C 448 mm 3 M6-Befestigungsschrauben (4x) D 465 mm Bestellnummern siehe Bestellnummerntabelle.

  • Seite 57: Belüftung

    Abschnitt 4 1MRS757082 B Montage GUID-7CAE1327-35DE-40F4-9281-771CBB8ED8F2 V1 DE Abb. 33: Ersatz von SPAC 630 A 251,5 mm 1 M6-Muttern B 238 mm 2 Kunststoffstopfen (4x) C 190,5 mm 3 Schrauben (4x) D 267 mm 4 Unterlegscheiben (4x) E ∅ 7 mm...

  • Seite 59: Abschnitt 5 Anschlüsse

    Abschnitt 5 1MRS757082 B Anschlüsse Abschnitt 5 Anschlüsse Erforderliches Werkzeug Für Arbeiten an den Schraubklemmen der Stromwandler-/ Spannungswandleranschlüsse sind ausschließlich Schraubendreher und Schraubeinsätze für Schlitzkopfschrauben (Nr. 1 / 3,5 mm-Blatt). Anschließen der Verdrahtung Alle Anschlüsse werden an der Rückseite des Gehäuses vorgenommen. Es sind kein Lötarbeiten nötig.

  • Seite 60: Anschließen Von Leitungen An Schraubenklemmen

    Abschnitt 5 1MRS757082 B Anschlüsse 5.2.1 Anschließen von Leitungen an Schraubenklemmen Für die elektrischen Verbindungen werden Klemmen mit Schraubenanschlüssen verwendet. Öffnen Sie die Schraubklemme vor dem ersten Einsetzen eines Drahtes. Zum Öffnen der Schraubklemme drehen Sie die Befestigungsschraube entgegen dem Uhrzeigersinn, bis das Anschlussloch weit geöffnet ist (die Innenseite des Anschlussloches ist von Metall umgeben).
  • Seite 61 Abschnitt 5 1MRS757082 B Anschlüsse LAN1 IRIG-B GUID-B1C6B787-D2D4-450C-A18B-18131ECBC88A V1 DE Abb. 34: Der Schutzerdungsstift befindet sich links vom Anschluss X101 am 1/2 19"-4HE-Gehäuse. 630 Serie Installations-Handbuch...
  • Seite 62 Abschnitt 5 1MRS757082 B Anschlüsse X321 X326 X331 X336 X101 X307 X309 Bat1 Rdy1 X102 X410 X304 X324 X329 X334 X339 GUID-C75F6FD4-485D-464D-B7B0-55FD1AA608E9 V1 DE Abb. 35: Der Schutzerdungsbolzen befindet sich unterhalb vom Anschluss X102 am 1/2 19" 6HE-Gehäuse. 630 Serie Installations-Handbuch...

  • Seite 63: Anschließen Von Analogsignalen

    Sekundärstromkreises des Stromwndlers verhindert, was ansonsten zu gefährlich hohen Spannungen führen könnte. Zur Vermeidung von Verwechselungen zwischen den CT- und VT-Anschlüssen sind die Steckverbinder "vorcodiert". GUID-44E54B97-4E48-46E1-8515-ED3087BACC0A V2 DE Abb. 36: Kodierung des losen CT/VT-Steckverbinders 1 Kodierung CT-Steckerunterteil 2 Kodierung VT-Steckerunterteil 3 Leeres Steckerunterteil...

  • Seite 64: Anschließen Der Strom- Und Spannungseingänge

    Abschnitt 5 1MRS757082 B Anschlüsse GUID-56FBFBB8-3388-4473-AF87-B725AFEF57BA V2 DE Abb. 37: Kodierung des eingebauten CT/VT-Steckerunterteils 1 Kodierung CT-Steckerunterteil 2 Kodierung VT-Steckerunterteil 3 Leeres Steckerunterteil 5.4.1 Anschließen der Strom- und Spannungseingänge Schließen Sie die Leitungen der Strom- und Spannungswandler gemäß der Phasenfolge und dem Anschlussdiagramm an das entsprechende Gerät an. Jede Klemme für Strom-/Spannungswandler ist für eine Leitung mit Querschnitt...
  • Seite 65 Abschnitt 5 1MRS757082 B Anschlüsse Tabelle 3: REF630-Module Klemme AIMA01A AIMA03A AIMA02A 1KHL178012R0008 1KHL178012R0009 1KHL178012R0010 X101-1, 2 X101-3, 4 X101-5, 6 X101-7, 8 nicht belegt X101-9, 10 nicht belegt X102-1, 2 nicht belegt X102-3, 4 X102-5, 6 X102-7, 8 X102-9, 10 1) Stromwandler für 0,1 A / 0,5 A Tabelle 4: REM630-Module...

  • Seite 66: Anschließen Von Rtd-Eingängen Und Ma-Ausgängen

    Abschnitt 5 1MRS757082 B Anschlüsse Klemme AIMA04A AIMA06A AIMA05A 1KHL178012R0005 1KHL178012R0012 1KHL178012R0013 X102-3, 4 X102-5, 6 X102-7, 8 X102-9, 10 1) Stromwandler für 0,1 A / 0,5 A Ausführliche Informationen zu spezifischen Karten siehe Technisches Handbuch. 5.4.2 Anschließen von RTD-Eingängen und mA-Ausgängen Tabelle 6: REM/REF/RET630-Moduleingänge, 4HE-Gehäuse, 1/2 19'' Anschluss...
  • Seite 67 Abschnitt 5 1MRS757082 B Anschlüsse Tabelle 8: REM/REF/RET630-Moduleingänge, 6HE-Gehäuse, 1/2 19'' Anschluss 600RTD01 ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X321 – 1,2,3 Messfühler/R/V/ RTD_3 mA-Eingang X321 - 4 X321 – 5,6,7 Messfühler/R/V/ RTD_3 mA-Eingang X321 – 8,9,10 Messfühler/R/V/ RTD_3 mA-Eingang X321 – 11 X321 –...
  • Seite 68 Hardware-Kanal stanz X324 – 11,12 mA-Ausgang RTD_3 X324 – 13,14 mA-Ausgang RTD_3 X324 – 15,16 mA-Ausgang RTD_3 X324 – 17,18 mA-Ausgang RTD_3 Sensor Widerstand Spannung Strom Temperatur- sensor mA-Ausgänge GUID-65A5A977-DD1D-4895-9BB7-297B6163D229 V1 DE Abb. 39: Anschlussbeispiel mit 4HE-Gehäuse 630 Serie Installations-Handbuch...
  • Seite 69 1MRS757082 B Anschlüsse Nebenschluss- widerstand IN + Temperatur- sensor / IN - Widerstand DIFF GUID-3CD4E961-8647-42CA-AF76-920E69E5EE15 V1 DE Abb. 40: RTD-Messfühler und -Widerstand mit Dreidraht-Verbindung Nebenschluss- widerstand IN + Temperatur- sensor / IN - Widerstand DIFF GUID-4A3E0061-DFDF-4F03-98B7-2CE2779D6A4E V1 DE Abb. 41: RTD-Messfühler und -Widerstand mit Zweidraht-Verbindung...

  • Seite 70: Anschließen Eines Prüfschalters

    Anschlüsse Nebenschluss- widerstand IN + IN - DIFF GUID-649FA427-3F38-4364-991F-362B20CCAD57 V1 DE Abb. 43: Spannungsverbindung 5.4.3 Anschließen eines Prüfschalters Wird ein Prüfschalter mit dem Gerät verwendet, schließen Sie die Strom- und Spannungswandler direkt an den Schalter an. Anschließen von Binärsignalen Jede Signalanschlussklemme wird mit einer 0,5...2,5-mm -Leitung oder mit zwei 0,5...1,0-mm...
  • Seite 71 Abschnitt 5 1MRS757082 B Anschlüsse Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X304-16 Binäreingang 12 + COM_101 BI12 X304-17 Binäreingang 13 + COM_101 BI13 X304-18 Binäreingang 14 + COM_101 BI14 Tabelle 13: Binäre Eingänge X319, 4HE, halbe 19" Anschluss Beschreibung ACT-Info Hardware-Modulin‐...
  • Seite 72 Abschnitt 5 1MRS757082 B Anschlüsse Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X324-9 Binäreingang 4 + BIO_4 X324-10 Binäreingang 5 + BIO_4 X324-11 X324-12 Wurzel - für Eingänge 6-7 X324-13 Binäreingang 6 + BIO_4 X324-14 Binäreingang 7 + BIO_4 X324-15 X324-16 Wurzel - für Eingänge 8-9 X324-17 Binäreingang 8 +...
  • Seite 73 Abschnitt 5 1MRS757082 B Anschlüsse Tabelle 16: Binäre Eingänge X329, 6HE, halbe 19" Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X329-1 - für Eingang 1 BIO_4 X329-2 Binäreingang 1 + BIO_4 X329-3 X329-4 Wurzel - für Eingänge 2-3 X329-5 Binäreingang 2 + BIO_4 X329-6 Binäreingang 3 +...
  • Seite 74 Abschnitt 5 1MRS757082 B Anschlüsse Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X334-15 X334-16 Wurzel - für Eingänge 8-9 X334-17 Binäreingang 8 + BIO_5 X334-18 Binäreingang 9 + BIO_5 Tabelle 18: Binäre Eingänge X339, 6HE, halbe 19" Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X339-1...
  • Seite 75 Abschnitt 5 1MRS757082 B Anschlüsse Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X307-5 PSM_102 BO3_PO_TCS X307-6 X307-7 Leistungsausgang 4, Schließer PSM_102 BO4_PO X307-8 X307-9 Leistungsausgang 5, Schließer PSM_102 BO5_PO X307-10 X307-11 Leistungsausgang 6, Schließer PSM_102 BO6_PO X307-12 Tabelle 20: Ausgangskontakte X316, 4HE, 1/2 19" Anschluss Beschreibung ACT-Info...
  • Seite 76 Abschnitt 5 1MRS757082 B Anschlüsse Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X321-4 X321-5 Leistungsausgang 3, Schließer BIO_3 BO3_PO X321-6 Tabelle 23: Ausgangskontakte X326, 6HE, 1/2 19" Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X326-1 Leistungsausgang 1, Schließer BIO_4 BO1_PO X326-2 X326-3 Leistungsausgang 2, Schließer BIO_4 BO2_PO...
  • Seite 77 Abschnitt 5 1MRS757082 B Anschlüsse Tabelle 25: Ausgangskontakte X331, 6HE, 1/2 19" Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X331-1 Leistungsausgang 1, Schließer BIO_5 BO1_PO X331-2 X331-3 Leistungsausgang 2, Schließer BIO_5 BO2_PO X331-4 X331-5 Leistungsausgang 3, Schließer BIO_5 BO3_PO X331-6 Tabelle 26: Ausgangskontakte X336, 6HE, 1/2 19"...
  • Seite 78 Abschnitt 5 1MRS757082 B Anschlüsse Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X316-12 Signalausgang 3 X316-13 Signalausgang 4, Schließer BIO_3 BO7_SO X316-14 Signalausgang 5, Schließer BIO_3 BO8_SO X316-15 Signalausgänge 4 und 5, Wurzel X316-16 Signalausgang 6, Öffner X316-17 Signalausgang 6, Schließer BIO_3 BO9_SO X316-18...
  • Seite 79 Abschnitt 5 1MRS757082 B Anschlüsse Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X321-16 Signalausgang 6, Öffner BIO_3 BO9_SO X321-17 Signalausgang 6, Schließer X321-18 Signalausgang 6, Wurzel Tabelle 31: Ausgangskontakte X326, 6HE, 1/2 19" Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X326-7 Signalausgang 1, Schließer BIO_4 BO4_SO X326-8...

  • Seite 80: Anschließen Der Stromversorgung

    Abschnitt 5 1MRS757082 B Anschlüsse Anschluss Beschreibung ACT-Info Hardware-Modulin‐ Hardware-Kanal stanz X331-10 Signalausgang 2 X331-11 Signalausgang 3, Schließer BIO_5 BO6_SO X331-12 Signalausgang 3 X331-13 Signalausgang 4, Schließer BIO_5 BO7_SO X331-14 Signalausgang 5, Schließer BIO_5 BO8_SO X331-15 Signalausgänge 4 und 5, Wurzel X331-16 Signalausgang 6, Öffner BIO_5...
  • Seite 81 Schließen Sie die Stromversorgung am Anschluss X430 (4HE, 1/2 19") und X410 (6HE, 1/2 19") an. Verwenden Sie für die Stromversorgung nicht die Anschlüsse X329 oder X309. GUID-93D2D3DB-C4E7-4816-BAC6-BBCA9E80EBA5 V1 DE Abb. 44: Anschließen der Hilfsspannung in einer 1/2 19"-4HE-Anlage 630 Serie Installations-Handbuch...
  • Seite 82 Abschnitt 5 1MRS757082 B Anschlüsse GUID-0D1D8DEF-CF06-41FD-9417-103AB94C173D V1 DE Abb. 45: Anschließen der Hilfsspannung in einer 1/2 19"-6HE-Anlage Schließen Sie die Klemmen des Hilfsspannungs-Steckverbinders korrekt an. Für unterschiedliche Stromversorgungen werden unterschiedliche Klemmen benutzt. 630 Serie Installations-Handbuch...

  • Seite 83: Anschließen Der Kommunikationsleitungen

    RICHTIG 48-125 V DC Um 180° gedreht Kein Problem, Kontakt offen GUID-C2321B6B-3157-4F0A-AD25-ACE8E71C4462 V2 DE Abb. 46: Anschließen des Hilfsspannungs-Steckverbinders Anschließen der Kommunikationsleitungen Vergewissern Sie sich vor dem Anschließen der Kommunikationsleitungen, dass das Hardware-Modul über die richtigen Kommunikationsschnittstellen verfügt. Von hinten aus betrachtet befindet sich das Kommunikationsmodul bei halb 19"-4HE-Gehäusen unten und bei halb 19"-6HE-Gehäusen links...

  • Seite 84: Anschließen Des Externen Anzeigemoduls

    Abschnitt 5 1MRS757082 B Anschlüsse Anschließen des externen Anzeigemoduls Zur Verbindung des Anzeigemoduls mit der Haupteinheit verwenden Sie das zum Lieferumfang der Haupteinheit gehörende Kabel. Dieses wird am RJ-45-Port (Anschluss X0/HMI) auf der Rückseite der Haupteinheit und am entsprechenden Port am Anzeigemodul angeschlossen. Es kann nur ein LHMI-Modul an ein IED angeschlossen werden.

  • Seite 85: Abschnitt 6 Prüfen Der Installation

    Abschnitt 6 1MRS757082 B Prüfen der Installation Abschnitt 6 Prüfen der Installation Feststellung der Hardware- und Software-Version Angaben zur Hard- und Software-Version sind auf dem Schild zu finden, das am Gehäuse des Geräts angebracht ist. Es sind auch Modul-Schilder vorhanden, mit deren Hilfe die Module im Gerät identifiziert werden können.

  • Seite 87: Abschnitt 7 Ausbau, Reparatur Und Austausch

    Internet zu finden. Gehen Sie dazu wie folgt vor: www.abb.com aufrufen, dann den Links im ABB Service Guide folgen oder über den ABB Product Guide, von der Service & Support-Seite für das jeweilige Produkt aus. Prüfen der Gerät-Information Die Produktinformationen enthalten ausführliche Angaben zum Gerät, z.B. die Versions- und Seriennummer.

  • Seite 88: Das Gerät Zur Reparatur Einschicken

    1MRS757082 B Ausbau, Reparatur und Austausch Das Gerät zur Reparatur einschicken Setzen Sie sich im Falle von Problemen mit dem Produkt mit der nächsten ABB- Niederlassung in Verbindung, um Beratung und Anweisungen zu erhalten. Austauschen des Gerätes Um das Gerät gegen eine identische Einheit auszutauschen, muss das alte Gerät aus- und das neue Gerät eingebaut werden.

  • Seite 89: Abschnitt 8 Technische Daten

    Abschnitt 8 1MRS757082 B Technische Daten Abschnitt 8 Technische Daten Gehäuse- und LHMI-Displayvarianten 8.1.1 Vorderseite des Geräts GUID-5CFD3446-A92F-4A5F-B60D-90025DCFDC61 V2 DE Abb. 47: Vorderansicht des 1/2 19"-4HE-Geräts Zur LHMI gehört ein 6"-Monochrom-LCD-Monitor mit 320x240 Pixeln. 630 Serie Installations-Handbuch...

  • Seite 90: Rückseite Des Geräts

    Abschnitt 8 1MRS757082 B Technische Daten 8.1.2 Rückseite des Geräts GUID-C8D14F98-507B-4E4A-A86D-F231FB7A98AD V1 DE Abb. 48: Rückansicht 1/2 19"-4HE 630 Serie Installations-Handbuch...
  • Seite 91 Abschnitt 8 1MRS757082 B Technische Daten GUID-A87FAB18-230C-4DBC-B13E-81DAE22DEA73 V1 DE Abb. 49: Rückansicht 1/2 19"-6HE 630 Serie Installations-Handbuch...

  • Seite 92: Gehäuseklasse

    Abschnitt 8 1MRS757082 B Technische Daten Tabelle 35: Abmessungen des Geräts – 19"-Halbgehäuse Beschreibung Wert Breite 220 mm Höhe 177 mm (4U) 265,9 mm (6U) Tiefe 249,5 mm Gewicht Box 6,2 kg (4U) 5,5 kg (6U) Gewicht LHMI 1,0 kg (4U) 1) ohne LHMI Gehäuseklasse Tabelle 36:...

  • Seite 93: Abschnitt 9 Zubehör Und Bestellcodes

    Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes Abschnitt 9 Zubehör und Bestellcodes Montagesätze 9.1.1 Montagesatz für eine frontbündige Montage • Montagerahmen • Schrauben • Muttern und Unterlegscheiben • Abmessungen für Schraublöcher GUID-1BEF41FB-ECB6-48D8-831B-D0C62596127D V1 EN Abb. 50: Einbaurahmen 630 Serie Installations-Handbuch...

  • Seite 94: Montagesatz Für Eine Halbversenkte Montage

    Montagesatz für eine halbversenkte Montage • Stegrahmen • Schrauben • Muttern und Unterlegscheiben • Abmessungen für Schraublöcher GUID-99EEDAA4-D14A-44F3-B18D-656ACFB59A2E V1 EN Abb. 51: Einbaurahmen Tabelle 39: Montagesatz Artikel Bestellnummer Montagesatz für die halbversenkte Montage eines 1/2 19"-4HE-Gehäuses 1KHL400444R0001 630 Serie Installations-Handbuch...

  • Seite 95: Schrank-Montagesatz Für Ein Einzelnes Gerät

    Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes 9.1.3 Schrank-Montagesatz für ein einzelnes Gerät • Montagehalterungen • Schrauben GUID-6E95C46D-5195-48E5-8516-68B1C1977B63 V2 DE Abb. 52: 19”-Schrank-Montageplatten Tabelle 40: Montagesatz Artikel Bestellnummer 19"-Schrank-Montagesatz für ein 1/2 19"-4HE-Gehäuse 1KHL400236R0001 9.1.4 Schrank-Montagesatz für zwei Geräte •...

  • Seite 96: Prüfschalter

    Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes GUID-7AE0A63A-67CD-4A93-8F81-734CF5B6F801 V2 DE Abb. 53: 19"-Schrank-Montageteile für zwei Geräte Tabelle 41: Montagesatz Artikel Bestellnummer 19"-Schrank-Montagesatz für zwei 1/2 19"-4HE-Gehäuse 1KHL400237R0001 9.1.5 Prüfschalter • Montagehalterungen • Schrauben • Frontabdeckung 630 Serie Installations-Handbuch...

  • Seite 97: Wandmontagesatz Für Ein Gerät

    Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes GUID-AB975BAC-16FD-4FEC-BB91-828D20185700 V2 EN Abb. 54: 4HE-Montagehalterung für Prüfschalter Tabelle 42: Prüfschalter-Montagezubehör Bestellartikel Bestellnummer 19”-Etage Montagesatz für ein RTXP8-Testschalter (der Testschalter ist im 1KHL400465R0001 Lieferumfang nicht enthalten) 19”-Etage Montagesatz für ein RTXP18-Testschalter (der Testschalter ist...

  • Seite 98: Deckenmontagesatz Für Ein Hauptgerät

    Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes GUID-3A4996EE-1443-433C-B11B-A804592A9511 V2 EN Abb. 55: 4HE-Wandmontagehalterungen Tabelle 43: Montagesatz Artikel Bestellnummer Wandmontagesatz (Verkabelung zur Montagewand) für ein Gerät in einem 1KHL400067R0001 1/2 19"-4HE-Gehäuse 9.1.7 Deckenmontagesatz für ein Hauptgerät • Montagehalterung • Schrauben •...
  • Seite 99 Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes GUID-1F39A3F5-3A82-44CB-A02F-1894A3009B70 V1 EN Abb. 56: Deckenhalterung für 1/2 19"-4HE 630 Serie Installations-Handbuch...

  • Seite 100: Wandmontagesatz Für Ein Hauptgerät

    Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes GUID-99EDDF1F-1DE2-4318-9B2B-E5A32B21035A V1 EN Abb. 57: Deckenhalterung für 1/2 19"-6HE Tabelle 44: Montagesätze Artikel Bestellnummer Überkopf/Deckenmontagesatz (mit Kabelfreiraum) für 1/2 19"-4HE-Gehäuse 1KHL400450R0001 Überkopf/Deckenmontagesatz (mit Kabelfreiraum) für 1/2 19"-6HE-Gehäuse 1KHL400464R0001 9.1.8 Wandmontagesatz für ein Hauptgerät •...
  • Seite 101 Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes GUID-2CABE8CC-1483-4F61-A70D-CA08E682C924 V1 EN Abb. 58: 4HE-Wandmontagehalterungen 630 Serie Installations-Handbuch...

  • Seite 102: Spac 630-Austauschkit

    Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes GUID-61DD3FD5-CEA6-4B90-9310-7D64BB93AEE2 V1 EN Abb. 59: 6HE-Wandmontagehalterungen Tabelle 45: Montagesätze Artikel Bestellnummer Wandmontagesatz (Verkabelung zur Vorderseite) für 1/2 19"-4HE-Gehäuse 1KHL400449R0001 Wandmontagesatz für direkte Rückwandmontage (mit Verkabelung zur Vorder‐ 1KHL400452R0001 seite) für 1/2 19"-6HE-Gehäuse 9.1.9 SPAC 630-Austauschkit •...

  • Seite 103: Steckverbindersätze

    Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes GUID-456203A0-EA37-4F9E-94A6-DA05284F9B43 V1 DE Abb. 60: Montagerahmen Tabelle 46: Austauschkit Inhalt Bestellnummer SPAC 630-Austauschkit 2RCA027888A0001 Steckverbindersätze Tabelle 47: Anschlussverbinder-Sätze für REF630 Bestellartikel Bestellnummer Anschlussverbinder-Satz für ein Gerät in 4U inkl. Analogeingang-Variante 2RCA021735 4I + 5U oder 5I + 4U Anschlussverbinder-Satz für ein Gerät in 4U inkl.

  • Seite 104: Kabel

    Abschnitt 9 1MRS757082 B Zubehör und Bestellcodes Tabelle 48: Anschlussverbinder-Sätze für REM630 Bestellartikel Bestellnummer Anschlussverbinder-Satz für ein Gerät in 4U inkl. Analogeingang-Variante 2RCA021735 4I + 5U oder 5I + 4U Anschlussverbinder-Satz für ein Gerät in 4U inkl. Analogeingang-Variante 2RCA021736 4I + 5U oder 5I + 4U Anschlussverbinder-Satz für ein Gerät in 4U inkl.

  • Seite 105: Abschnitt 10 Glossar

    Abschnitt 10 1MRS757082 B Glossar Abschnitt 10 Glossar Anwendungskonfigurationsprogramm in PCM600; Auslösestatus DNP3 Ein dezentrales Netzwerkprotokoll, welches ursprünglich von Westronic entwickelt wurde. Die DNP3-Benutzergruppe ist Eigentümer des Protokolls und übernimmt die Verantwortung für seine Entwicklung. Mensch/Maschine-Schnittstelle International Electrotechnical Commission IEC 61850 Internationale Norm für die Kommunikation und Auslegung von Schaltanlagen.
  • Seite 108 Inhalt dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbarten Beschaf- fenheiten maßgebend. Die ABB AG übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und...
