4 Systembezogener Betrieb
Elemente des Utility-Menüs

Konfigurieren der Rampensignalparameter

Tabelle 4-3 Rampensignalparameter
Rampensignal
Elemente
[1]
Bereich
[2]
Amplitudenendposition
Anzahl der Schritte
Verweilzeit
[1] Der Bereich S1S2 (Automatische Bereichsauswahl) wird für die Rampenfunktion nicht unterstützt.
[2] Amplitudenstartposition ist standardgemäß fest bei 0 (V oder A).
[3] Typischerweise~100 ms pro Schritt.
138
Drücken Sie auf [Voltage] oder [Current], wenn Sie die
Abtastsignalparameter für CV- oder CC-Ausgabe konfigurieren
möchten.

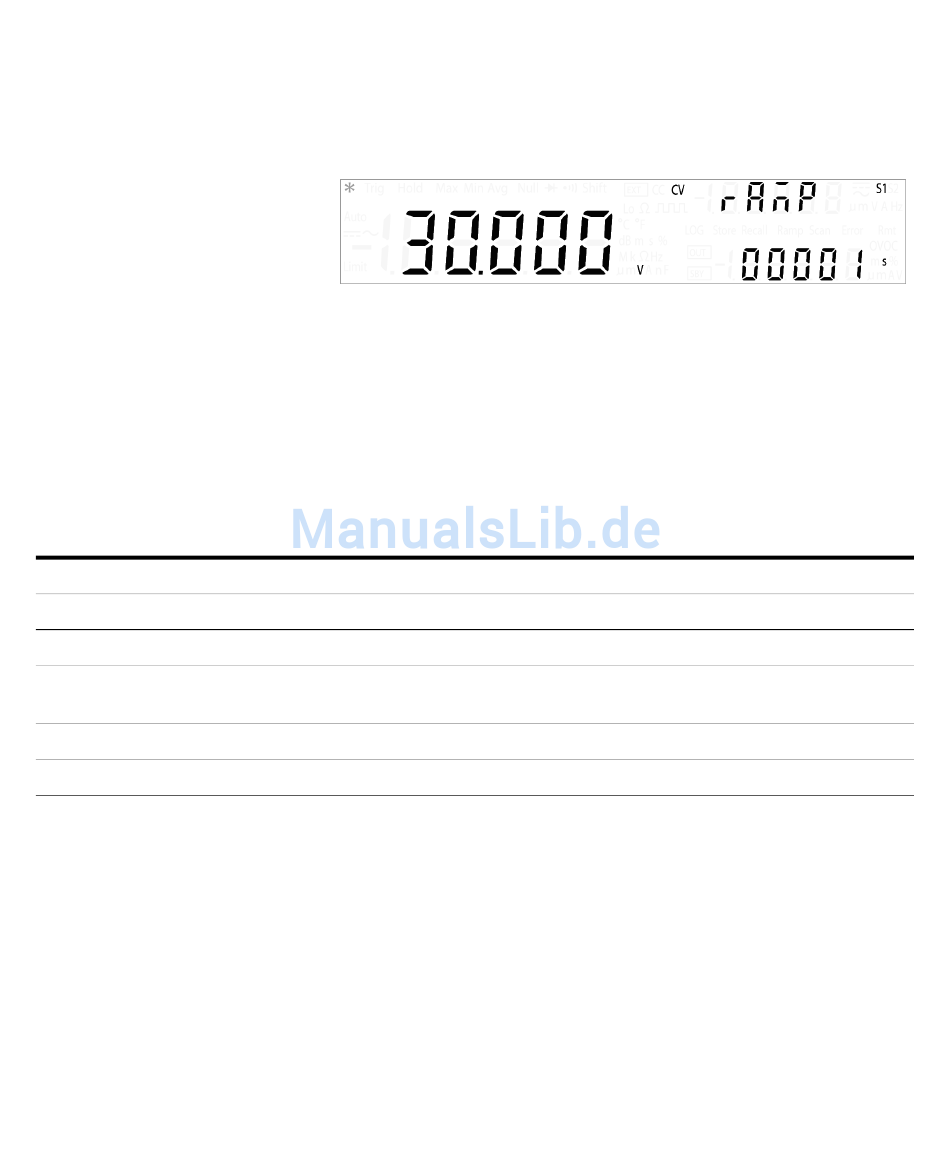

Wenn Sie einen geeigneten Ausgangsbereich auswählen
möchten, drücken Sie auf [Shift] > [Range]. Die
Rampensignal-Amplitudenendposition wird durch den
ausgewählten Bereich beschränkt.
Konstantspannung
S1 S2
0 V bis 0 V bis
31,500 V 8,400 V
Schnellste Instrumentenausgangsfunktion
Ausgang
S2m S1
0 V bis 0 A bis
1050,0 mV 1,0500 A
1 bis 10000 Schritte
Konstantstrom
S2
0 A bis
3,1500 A 105,00 mA
[3]
U3606B Benutzerhandbuch
S1m
0 A bis
