Agilent Technologies U3606B Benutzerhandbuch Seite 134

3 DC-Netzteilbetrieb
Remote-Abtastung
HINWEIS
118

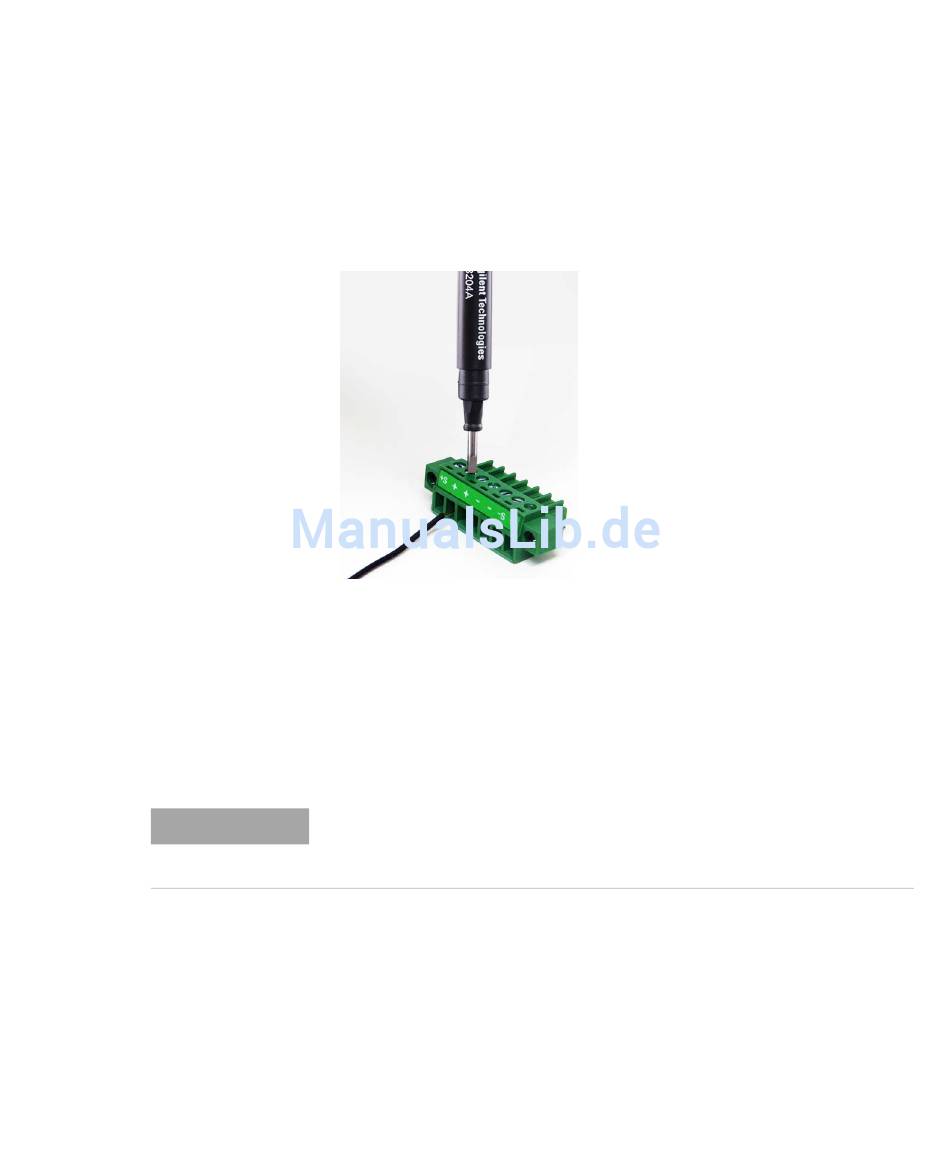

4 Lösen Sie die oberen Schrauben mit einem
Phillips-Schraubendreher, und verbinden Sie mithilfe eines
abgeschirmten Zweidrahtkabels die Abtastanschlüsse
(S+ and S-) und Ausgangsanschlüsse (+ and -) der hinteren
Ausgangsanschlussleiste mit der Last. Siehe hierzu
Abbildung 3-1.
Verwenden Sie die Abschirmung nicht als
Abtastleiter.Erden Sie die Abschirmung nur am Ende des
U3606B. Das andere Ende der Abschirmung sollte
unverbunden bleiben. Beobachten Sie die Polarität beim
Verbinden der Abtastleitungen mit der Last. Sie können die
Ausgangslasten mit beiden Anschlüssen (+ oder -) verbinden.
Sie sind innen kurzgeschlossen.
Die Abtastausgänge (S+ und S–) dürfen nicht unangeschlossen bleiben.
Sie müssen lokal (Abbildung
angeschlossen werden.
5 Ziehen Sie die oberen Schrauben der hinteren
Ausgangsanschlussleiste fest, um die Abtast- und
Ausgangsanschlüsse zu sichern.
6 Platzieren Sie die hintere Ausgangsanschlussleiste wieder an
die dafür vorgesehene Stelle und ziehen Sie die zwei
unverlierbaren Schrauben fest.
3-2) oder remote (Abbildung
U3606B Benutzerhandbuch
3-1)
