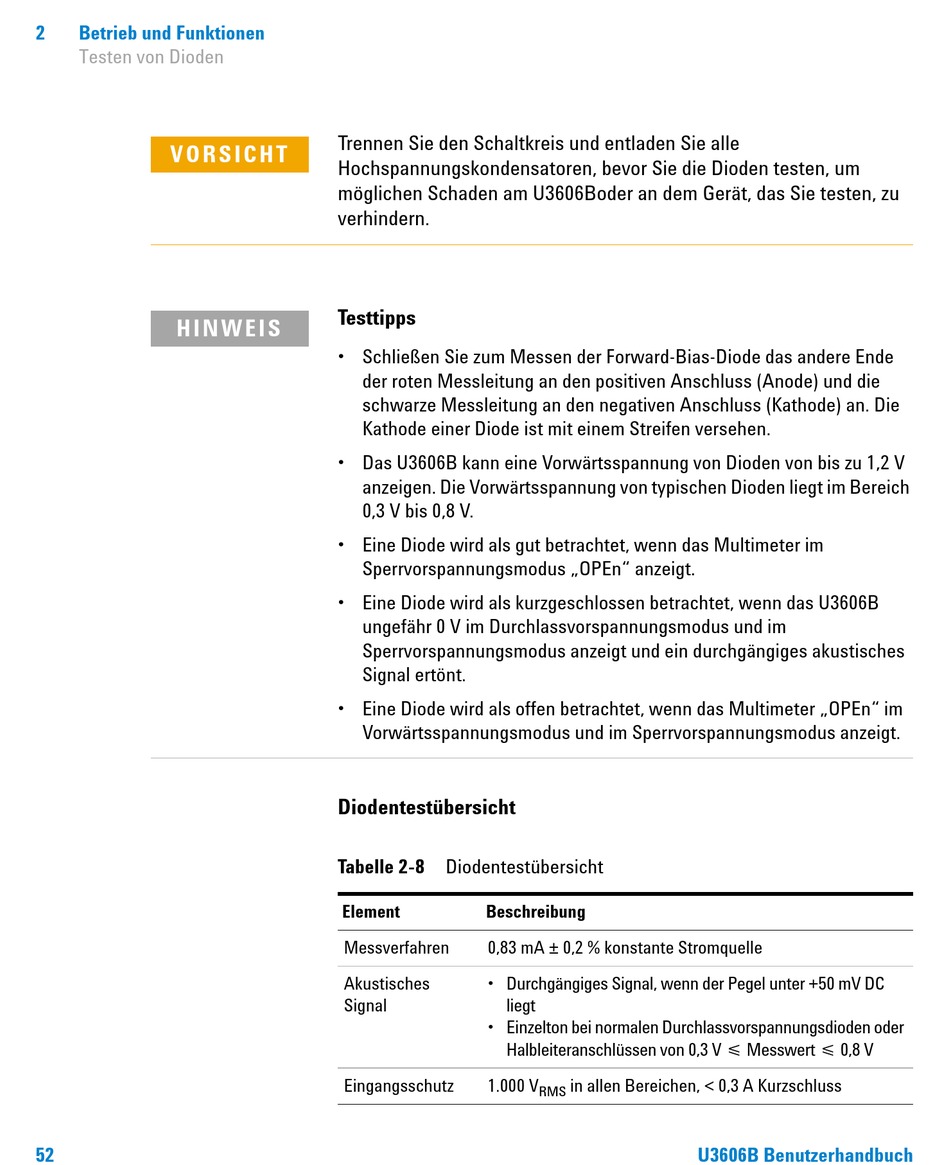

Betrieb und Funktionen
Testen von Dioden
VORSICHT
HINWEIS
52
Trennen Sie den Schaltkreis und entladen Sie alle
Hochspannungskondensatoren, bevor Sie die Dioden testen, um
möglichen Schaden am U3606Boder an dem Gerät, das Sie testen, zu
verhindern.
Testtipps
• Schließen Sie zum Messen der Forward-Bias-Diode das andere Ende
der roten Messleitung an den positiven Anschluss (Anode) und die
schwarze Messleitung an den negativen Anschluss (Kathode) an. Die
Kathode einer Diode ist mit einem Streifen versehen.
• Das U3606B kann eine Vorwärtsspannung von Dioden von bis zu 1,2 V
anzeigen. Die Vorwärtsspannung von typischen Dioden liegt im Bereich
0,3 V bis 0,8 V.
• Eine Diode wird als gut betrachtet, wenn das Multimeter im
Sperrvorspannungsmodus „OPEn" anzeigt.
• Eine Diode wird als kurzgeschlossen betrachtet, wenn das U3606B
ungefähr 0 V im Durchlassvorspannungsmodus und im
Sperrvorspannungsmodus anzeigt und ein durchgängiges akustisches
Signal ertönt.
• Eine Diode wird als offen betrachtet, wenn das Multimeter „OPEn" im
Vorwärtsspannungsmodus und im Sperrvorspannungsmodus anzeigt.
Diodentestübersicht
Tabelle 2-8
Diodentestübersicht
Element
Beschreibung
Messverfahren
0,83 mA ± 0,2 % konstante Stromquelle
Akustisches
• Durchgängiges Signal, wenn der Pegel unter +50 mV DC
Signal
liegt
• Einzelton bei normalen Durchlassvorspannungsdioden oder
Halbleiteranschlüssen von 0,3 V ¤ Messwert ¤ 0,8 V
Eingangsschutz
1.000 V
in allen Bereichen, < 0,3 A Kurzschluss
RMS
U3606B Benutzerhandbuch
