Abbildung 3-1 Remote-Abtastverbindungen; Abbildung 3-2 Lokale Abtastverbindungen - Agilent Technologies U3606B Benutzerhandbuch

3 DC-Netzteilbetrieb
Remote-Abtastung
HINWEIS
116
Remote-Abtastverbindungen
Für die Remote-Abtastung ist es erforderlich, die Lastleitungen
der hinteren Ausgangsanschlüsse an die Last wie unten
dargestellt zu verbinden. Beobachten Sie die Polarität beim
Verbinden der Abtastleitungen mit der Last.
Die Metallkurzschlussbrücken sollten für die Remote-Abtastverbindungen
von den hinteren Ausgangs- und Abtastanschlüssen entfernt werden. Für
lokale Spannungsabtastverbindungen müssen die Abtastleitungen mit den
Ausgangsanschlüssen verbunden werden.
Hintere Ausgangsanschlüsse

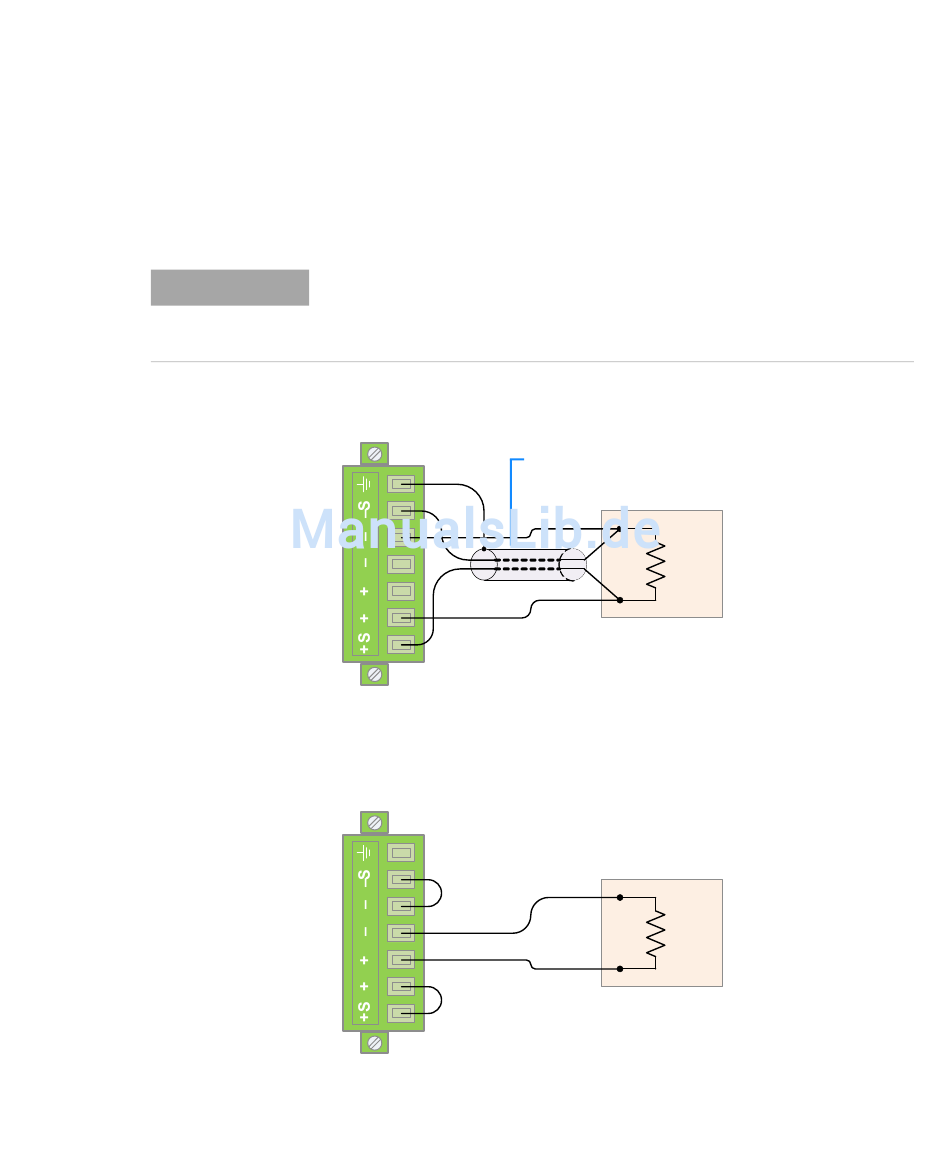

Abbildung 3-1 Remote-Abtastverbindungen
Hintere Ausgangsanschlüsse
Kurzschlussbrücke
Kurzschlussbrücke
Abbildung 3-2 Lokale Abtastverbindungen
Abgeschirmtes Zweidrahtkabel
LOAD
LOAD
