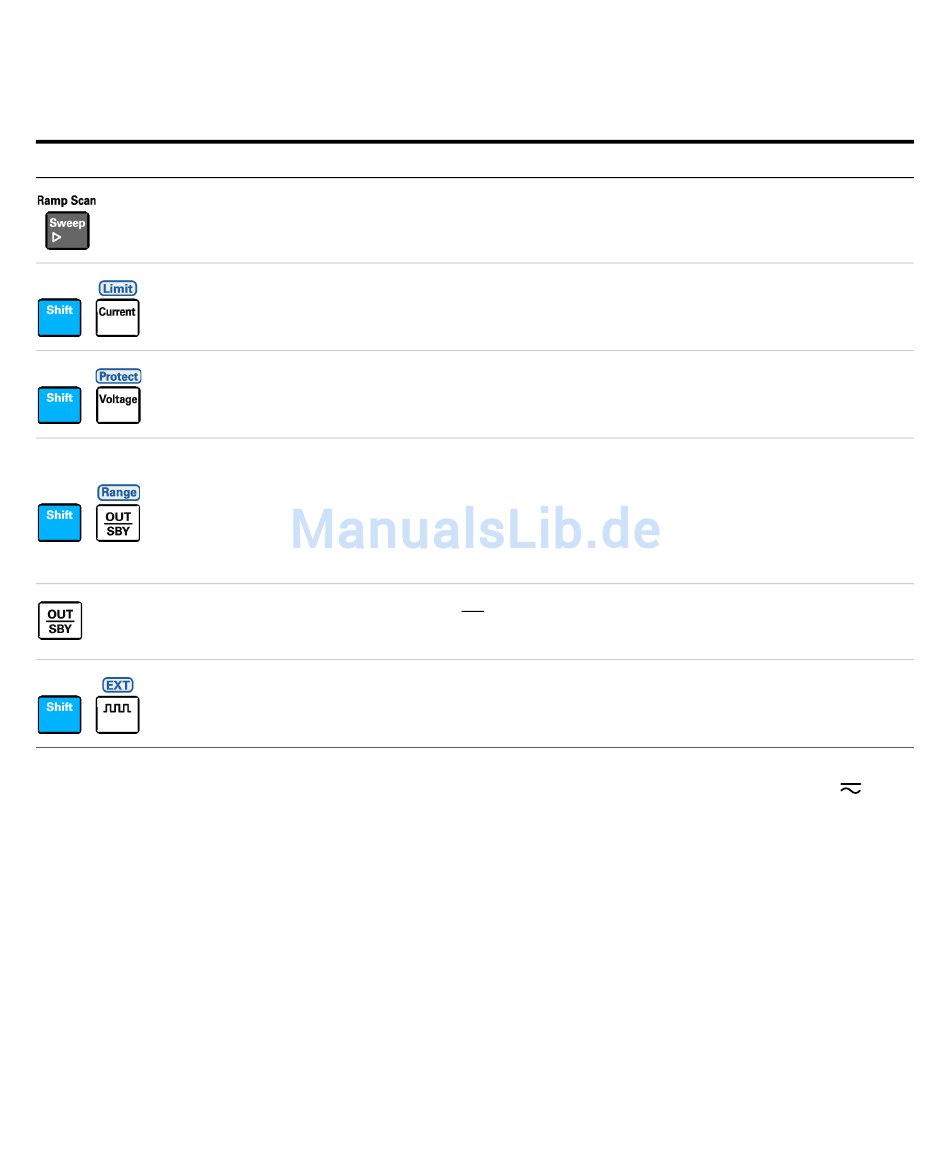

Tabelle 1-4
Tastenfeldbeschreibungen (Fortsetzung)
Legende
[1] Der Spannungspfad ist der Standardpfad, wenn Sie die Frequenzmessfunktion auswählen. Wenn Sie zu dem aktuellen Pfad
für die Meßwerte der Frequenz, Impulsbreite und Arbeitszyklusmaße wechseln möchten, drücken Sie zuerst auf [
dann auf [Hz ms %].
[2] Die Refresh-Hold-Änderung und die Schwellenwerte können über das Utility-Menü konfiguriert werden.
[3] Für die Durchgangs- und Diodentestfunktionen ist eine 4½-stellige Auflösung festgelegt. Kapazitätsmessungen sind auf
eine 3½-stellige Auflösung festgelegt.
[4] Die Durchlauffunktionen sind nur verfügbar, wenn das Gerät U3606B im Konstantspannungs- oder -strombetrieb ist. Sie
können die Durchlauffunktionen nicht aufrufen, während für das U3606B Rechteckwellenausgabe aktiviert ist.
[5] Die Funktionen für Überstrom- und Überspannungsschutz sind nur aktiv, wenn der Ausgabeschutzstatus aktiviert ist.
[6] Sie können den Bereich nur ändern, wenn die Instrumentenausgabe sich im Standby befindet (die SBY-Meldeanzeige
leuchtet auf).
U3606B Benutzerhandbuch
Beschreibung
Drücken Sie auf [Sweep] , wenn Sie die Rampen- und Abtastfunktionen
durchgehen oder die Durchlauffunktion für die ausgewählte Ausgabe (CV oder
CC) deaktivieren möchten.
Drücken Sie auf [Shift] > [Limit], wenn Sie den Überstromgrenzwert für die
CV-Ausgabe oder den Überspannungsgrenzwert für die CC-Ausgabe festlegen
möchten.
Drücken Sie auf [Shift] > [Protect], wenn Sie den Überstromschutzwert für die
CV-Ausgabe oder den Überspannungsschutzwert für die CC-Ausgabe festlegen
[5]
möchten
.
• CV-Funktion: Drücken Sie auf [Shift] > [Range], wenn Sie zwischen Bereich
S1 (30 V/1 A), Bereich S2 (8 V/3 A), Bereich S2m (1000 mV/3 A) und S1S2
(automatische Bereichsauswahl)
• CC-Funktion: Drücken Sie auf [Shift] > [Range], wenn Sie zwischen Bereich
S1 (30 V/1 A), Bereich S1m (30 V/100 mA), Bereich S2 (8 V/3 A) oder S1S2
(automatische Bereichsauswahl)
OU T
Drücken Sie auf [
] zum Umschalten zwischen Quellenausgabe (OUT) und
S BY
Quellen-Standby (SBY).
Drücken Sie auf [Shift] > [EXT], wenn Sie Remote-Abtastung aktivieren möchten.
[4]
[6]
wechseln möchten.
[6]
wechseln möchten.
Einleitung
U3606B im Überblick
I
] und
1
23
