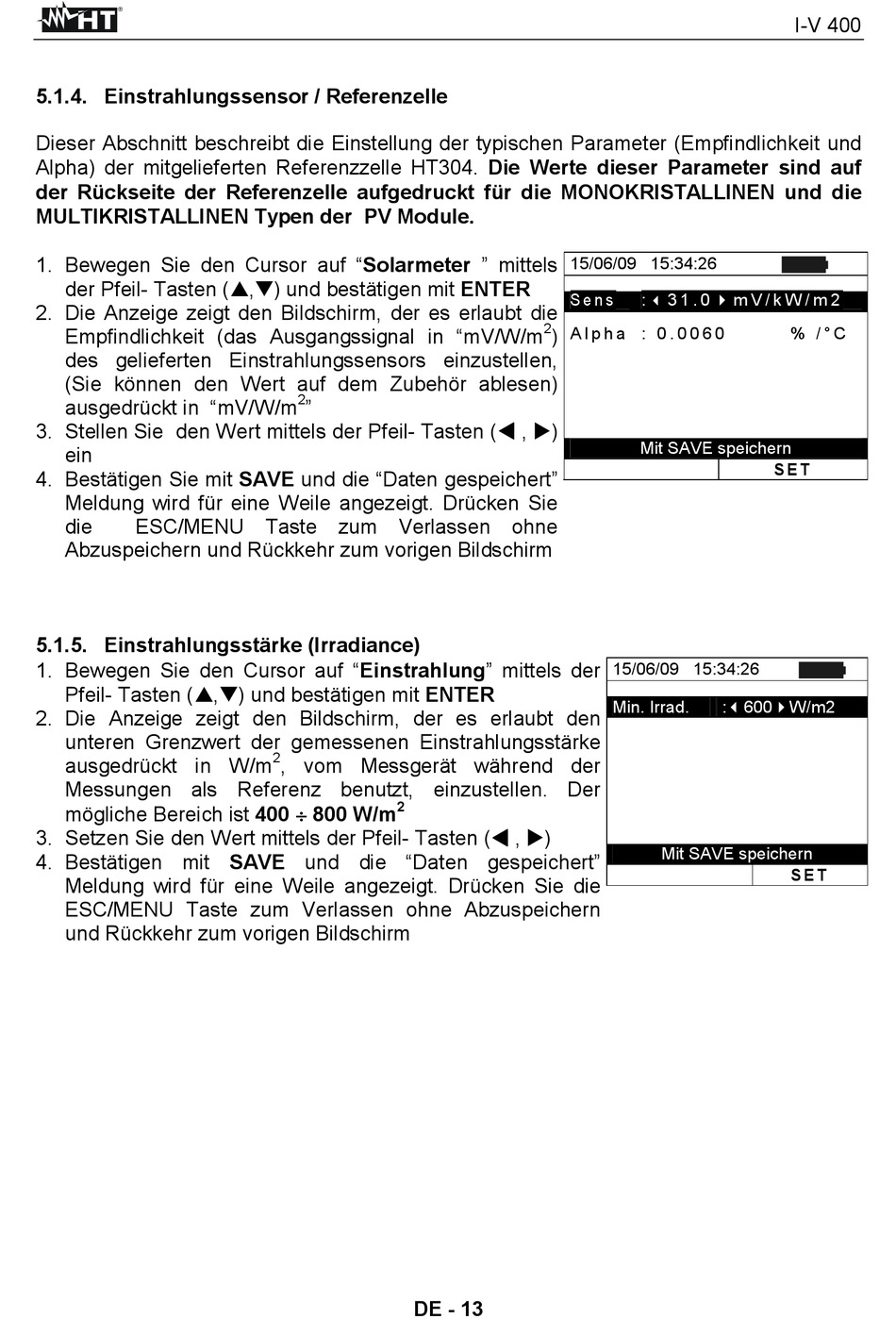

5.1.4. Einstrahlungssensor / Referenzelle
Dieser Abschnitt beschreibt die Einstellung der typischen Parameter (Empfindlichkeit und
Alpha) der mitgelieferten Referenzzelle HT304. Die Werte dieser Parameter sind auf
der Rückseite der Referenzelle aufgedruckt für die MONOKRISTALLINEN und die
MULTIKRISTALLINEN Typen der PV Module.
1. Bewegen Sie den Cursor auf "Solarmeter " mittels
der Pfeil- Tasten ( , ) und bestätigen mit ENTER
2. Die Anzeige zeigt den Bildschirm, der es erlaubt die
Empfindlichkeit (das Ausgangssignal in "mV/W/m
des gelieferten Einstrahlungssensors einzustellen,
(Sie können den Wert auf dem Zubehör ablesen)
ausgedrückt in "mV/W/m
3. Stellen Sie den Wert mittels der Pfeil- Tasten (⊳ ⊳ ⊳ ⊳ ,
ein
4. Bestätigen Sie mit SAVE und die "Daten gespeichert"
Meldung wird für eine Weile angezeigt. Drücken Sie
die
ESC/MENU Taste zum Verlassen ohne
Abzuspeichern und Rückkehr zum vorigen Bildschirm
5.1.5. Einstrahlungsstärke (Irradiance)
1. Bewegen Sie den Cursor auf "Einstrahlung" mittels der
Pfeil- Tasten ( , ) und bestätigen mit ENTER
2. Die Anzeige zeigt den Bildschirm, der es erlaubt den
unteren Grenzwert der gemessenen Einstrahlungsstärke
ausgedrückt in W/m
Messungen als Referenz benutzt, einzustellen. Der
mögliche Bereich ist 400 ÷ ÷ ÷ ÷ 800 W/m
3. Setzen Sie den Wert mittels der Pfeil- Tasten (⊳ ⊳ ⊳ ⊳ ,
4. Bestätigen mit SAVE und die "Daten gespeichert"
Meldung wird für eine Weile angezeigt. Drücken Sie die
ESC/MENU Taste zum Verlassen ohne Abzuspeichern
und Rückkehr zum vorigen Bildschirm
2
"
2
, vom Messgerät während der
2
DE - 13
15/06/09 15:34:26
S e n s
:
3 1 . 0
2
A l p h a : 0 . 0 0 6 0
)
)
Mit SAVE speichern
15/06/09 15:34:26
Min. Irrad.
)
Mit SAVE speichern
I-V 400
m V / k W / m 2
% / ° C
S E T
: 600 W/m2
S E T
