11. Befestigen Sie das M304 (Inklinometer bzw. Neigungsmesser) und richten Sie es plan
zum PV-Modul aus. Überprüfen Sie, ob der Schatten der Sonnenstrahlen innerhalb der
vorgegebenen Grenzen liegt (siehe Fig. 6b). Im sonstigen Fall würde der Einfallswinkel
zwischen den Sonnenstrahlen und der Oberfläche des PV-Moduls zu gross sein und
somit zu stark abweichen von den Testkonditionen der Solarmodul-Hersteller. Damit
könnten die gemessenen Daten nicht mit den Herstellerdaten verglichen werden und
es wird empfohlen die Messung zu einer anderen Tageszeit zu wiederholen.
12. Verbinden Sie den Mono oder Multi Ausgang der mitgelieferte HT304 Referenzzelle
(Einstrahlungssensor) über das Verbindungskabel mit dem IRR. Eingang
Messgerätes I-V400.
13. Befestigen Sie die Referenzzelle an der Halterung mit Hilfe der Schrauben und richten
Sie es mit den Anschlüssen nach unten zeigend aus. Die Zelle muss unbedingt exakt
parallel zur Lage der PV-Module ausgerichtet werden.
14. Verbinden Sie das Messgerät über die Eingänge P1, C1 und P2, C2 mit dem
Solarmodul oder dem String, der geprüft werden soll, wie gezeigt in 6a. (den negativen
Pol mit P1 und C1, den positiven Pol mit P2 und C2

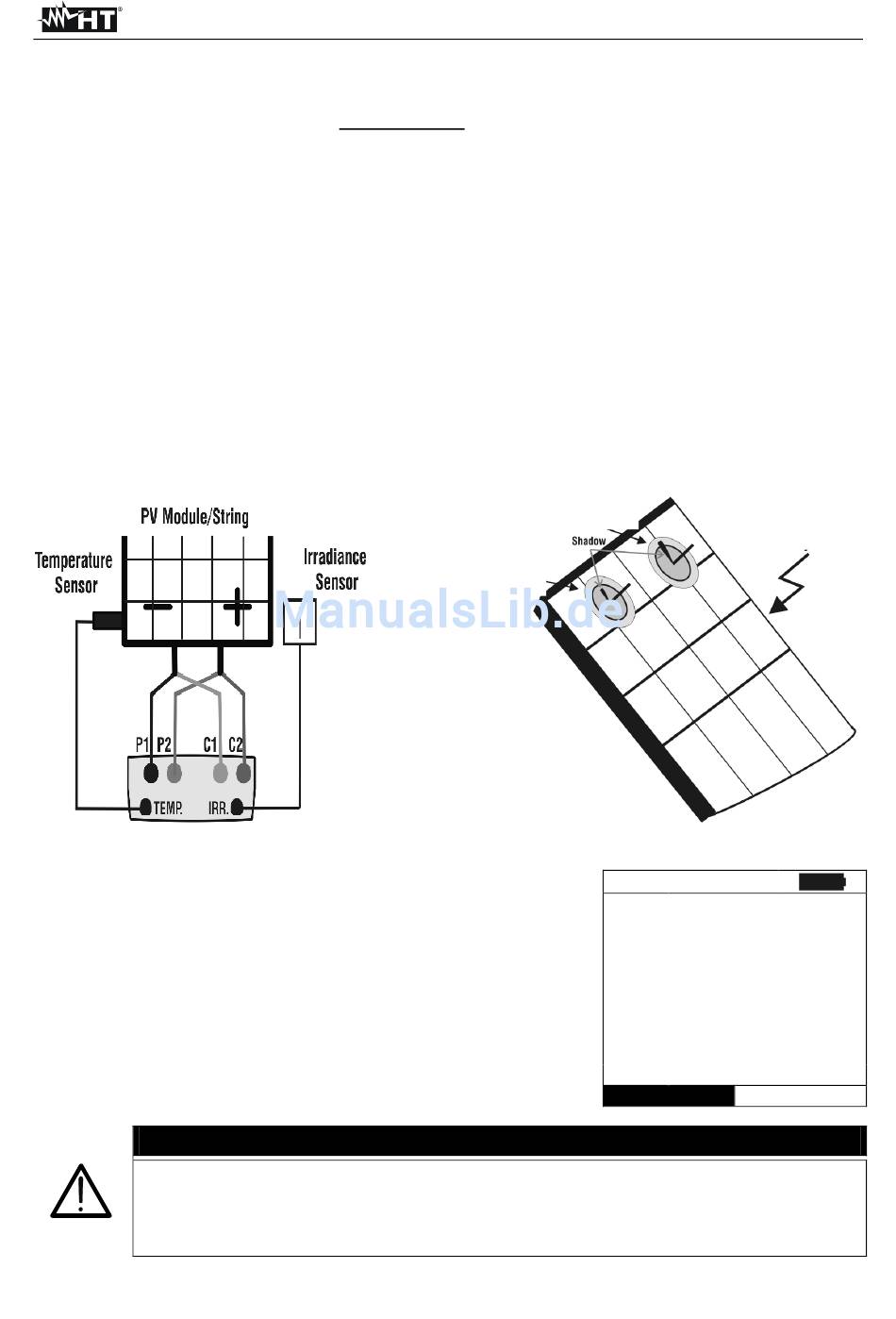

Abb. 6a: Verbindung des Messgerätes
mit dem PV Modul /String
15. Nach der Verbindung mit dem Solarmodul werden die
folgenden Echtzeitwerte vom Messgerät angezeigt :
• Leerlaufspannung des Moduls / Strings
• Einstrahlungsstärke auf dem PV Modul gemessen
mit dem HT304 Sensor
Nach Drücken der GO/STOP Taste können verschiedenste Meldungen
angezeigt werden ohne dass das Messgerät eine Prüfung ausführt (siehe
Kapitel 6.4)
M304 Inklinometer
Winkel nicht ok
M304 Inklinometer
Winkel ok
Abb. 6b: Positionierung des M304
VORSICHT
DE - 24
Einfallswinkel
Sonnenstrahlen
(Inklinometer)
15/06/09 15:34:26
R s
= - - -
V d c
=
3 6 7 V
I r r
=
1 0 4 5 W / m 2
Module: SUNPOWER 210
Auswahl
RS Mode
I-V 400
des
Ω
