I-V 400
2. ALLGEMEINE BESCHREIBUNG
2.1. EINFÜHRUNG
Das I-V400 ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-
Einzelmodulen als auch von einem Modulstring bis max.1000V und 10A. Somit können auf
einfache Wiese die von den Herstellern angegebenen Leistungsdaten überprüft werden.
Basierend auf dem I-V400 sind auch die beiden Messgeräte aus der gleichen Modellfamilie, das
Combi 420 und das SOLAR 300, eine ideale Lösung zur Wartung und Störungssuche in jeder
PV Installation.
2.2. INSTRUMENTEN-MERKMALE
Das Instrument kann folgende Prüfungen ausführen
• Ausgangssspannungs-Messung des PV Moduls/Strings bis max. 1000V DC
• Ausgangsstrom-Messung des PV Moduls/Strings bis max. 10A DC
• Temperatur Messung eines Moduls oder Strings
2
• Einstrahlungs- Messung [W/m
] unter Verwendung einer Referenzelle HT304
• Messung der max. DC Ausgangsleistungs des PV Moduls/String
• Ermittlung des Einstrahlungswinkel mit einem Inklinometer (Neigungsmesser)
• Kurzschlussstrom Isc und Leerlaufspannung Uoc des Solarmoduls
• Peakleistung des Solarmoduls
• Numerische und graphische Darstellung der I-U-KENNLINIE
• Vergleich und Umrechnung der Ergebnisse auf Standard Test Bedingungnen (STC)
• Anzeige des Gesamtergebnis der Prüfung OK/NO (OK/NEIN)
• Messung des Serienwiderstandes Rs der Solarmodule
• Interne programmierbare Datenbank für die Kenndaten von bis zu 30 PV Modulen
• Interner Speicher zur Speicherung bis zu 200 Prüfergebnissen
• Optische/USB Schnittstelle für PC Verbindung
Die I-V 400 Messgeräte haben einen innovativen elektronischen Funktions-Wahltaster für
eine einfache Einstell-Bedienung der Messfunktionen und Parameter, ein hintergrund-
beleuchtetes Display und eine HILFE-Taste, um dem Anwender eine schnelle und
einfache Hilfe während des Einsatzes des Messgerätes mit den Anlagen zu geben.
Die AutoPowerOFF Funktion wird nach ungefähr 5 Minuten der Nichtbenutzung aktiv und
schaltet das I-V400 dann automatisich aus.

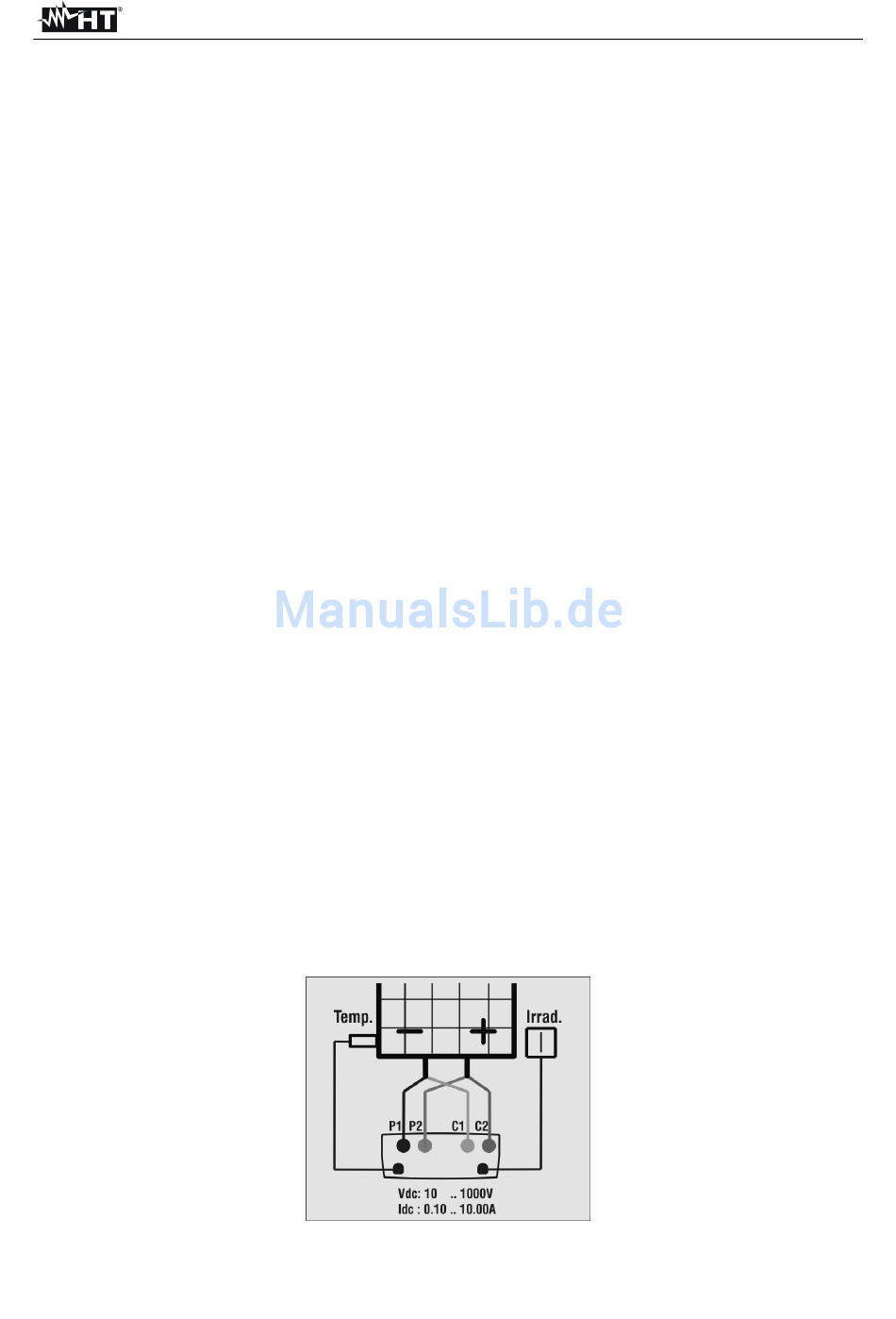

Auf der Rückseite vom Messgerät (siehe Abb. 1) finden Sie ein Anschlussdiagramm für
den korrekten Anschluss der zu überprüfenden Solarmodule.
Abb. 1: Anschluss-Schema
DE - 7
