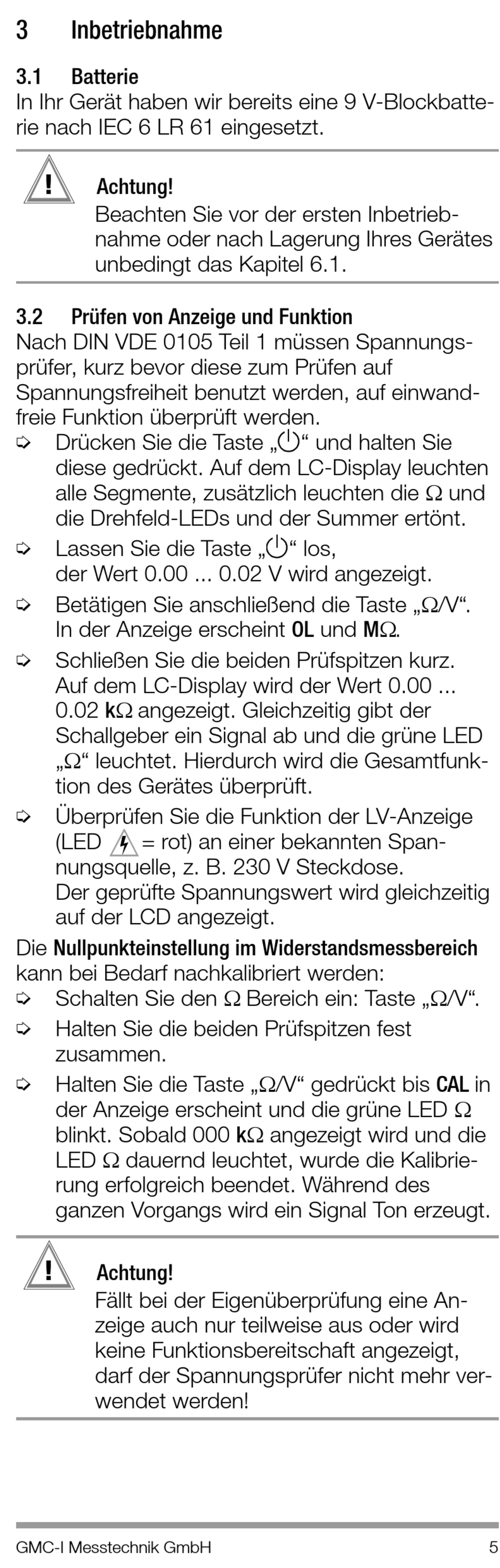

Inbetriebnahme
3.1
Batterie
In Ihr Gerät haben wir bereits eine 9 V-Blockbatte-
rie nach IEC 6 LR 61 eingesetzt.
!
Achtung!
Beachten Sie vor der ersten Inbetrieb-
nahme oder nach Lagerung Ihres Gerätes
unbedingt das Kapitel 6.1.
3.2
Prüfen von Anzeige und Funktion
Nach DIN VDE 0105 Teil 1 müssen Spannungs-
prüfer, kurz bevor diese zum Prüfen auf
Spannungsfreiheit benutzt werden, auf einwand-
freie Funktion überprüft werden.
➭
Drücken Sie die Taste „ " und halten Sie
diese gedrückt. Auf dem LC-Display leuchten
alle Segmente, zusätzlich leuchten die und
die Drehfeld-LEDs und der Summer ertönt.
➭
Lassen Sie die Taste „ " los,
der Wert 0.00 ... 0.02 V wird angezeigt.
➭
Betätigen Sie anschließend die Taste „/V".
In der Anzeige erscheint OL und M.
➭
Schließen Sie die beiden Prüfspitzen kurz.
Auf dem LC-Display wird der Wert 0.00 ...
0.02 k angezeigt. Gleichzeitig gibt der
Schallgeber ein Signal ab und die grüne LED
„" leuchtet. Hierdurch wird die Gesamtfunk-
tion des Gerätes überprüft.
➭
Überprüfen Sie die Funktion der LV-Anzeige
(LED
nungsquelle, z. B. 230 V Steckdose.
Der geprüfte Spannungswert wird gleichzeitig
auf der LCD angezeigt.
Die Nullpunkteinstellung im Widerstandsmessbereich
kann bei Bedarf nachkalibriert werden:
Schalten Sie den Bereich ein: Taste „/V".
➭
➭
Halten Sie die beiden Prüfspitzen fest
zusammen.
➭
Halten Sie die Taste „/V" gedrückt bis CALin
der Anzeige erscheint und die grüne LED
blinkt. Sobald 000 k angezeigt wird und die
LED dauernd leuchtet, wurde die Kalibrie-
rung erfolgreich beendet. Während des
ganzen Vorgangs wird ein Signal Ton erzeugt.
!
Achtung!
Fällt bei der Eigenüberprüfung eine An-
zeige auch nur teilweise aus oder wird
keine Funktionsbereitschaft angezeigt,
darf der Spannungsprüfer nicht mehr ver-
wendet werden!
