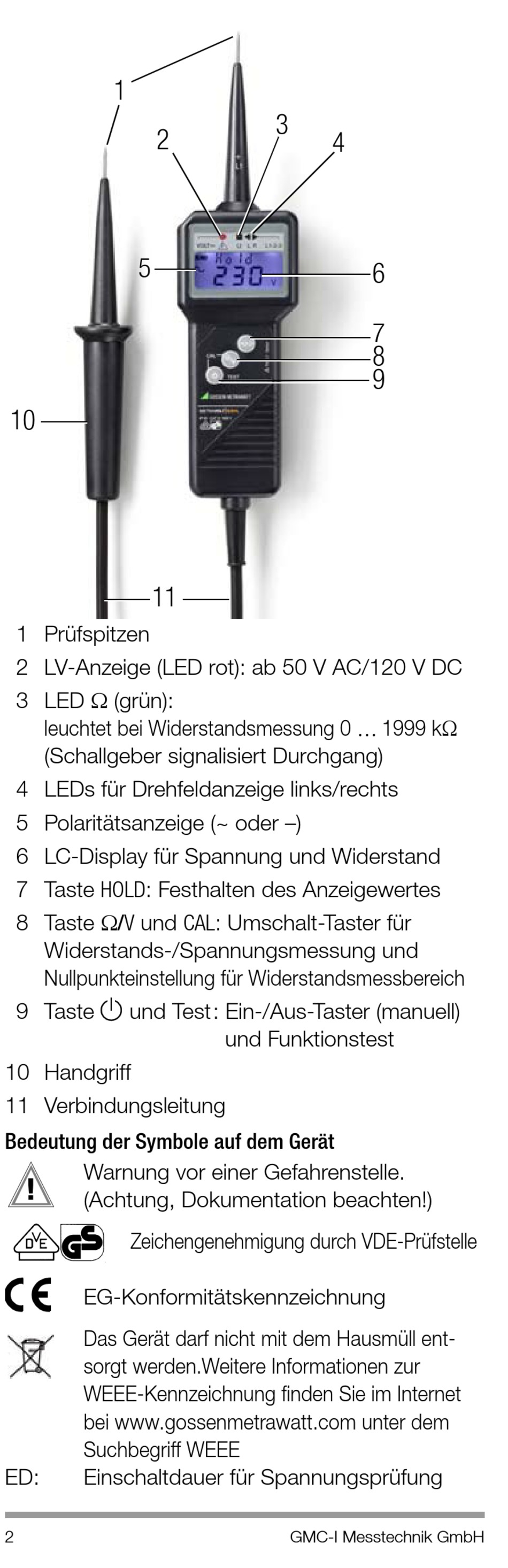

1 Prüfspitzen
2 LV-Anzeige (LED rot): ab 50 V AC/120 V DC
3 LED  (grün):
leuchtet bei Widerstandsmessung 0 1999 k
(Schallgeber signalisiert Durchgang)
4 LEDs für Drehfeldanzeige links/rechts
5 Polaritätsanzeige (~ oder –)
6 LC-Display für Spannung und Widerstand
7 Taste HOLD: Festhalten des Anzeigewertes
8 Taste /V und CAL: Umschalt-Taster für
Widerstands-/Spannungsmessung und
Nullpunkteinstellung für Widerstandsmessbereich
9 Taste
10 Handgriff
11 Verbindungsleitung
Bedeutung der Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle.
!
(Achtung, Dokumentation beachten!)
EG-Konformitätskennzeichnung
Das Gerät darf nicht mit dem Hausmüll ent-
sorgt werden.Weitere Informationen zur
WEEE-Kennzeichnung finden Sie im Internet
bei www.gossenmetrawatt.com unter dem
Suchbegriff WEEE
ED: Einschaltdauer für Spannungsprüfung
2
1
2
5
11
und Test: Ein-/Aus-Taster (manuell)
Zeichengenehmigung durch VDE-Prüfstelle
