4.2.1 Spannungen kleiner 24 V

Bei Spannungen unter 24 V (ab 0,1 V) muss das
Gerät durch Drücken auf diese Taste „ " ein-
bzw. umgeschaltet werden.
4.2.2 Spannungen 24 ... 1000 V AC / 1500 V DC
(Nennspannungsbereich nach IEC 61243-3)
Das Gerät zeigt automatisch die Spannungsart
(AC/DC) und die Spannung in „V" auf dem LC-Dis-
play an.
4.2.3 Spannungen 1000 V AC ... 1200 V AC
(oberhalb der Grenzen nach IEC 61243-3)
Mit dem Spannungsprüfer können Sie Prüfungen
oberhalb des Nennspannungsbereiches bis
1200 V AC sicher durchführen. Der Messwert wird
blinkend auf dem Display angezeigt.
4.2.4 Spannungen größer 1200 V AC/1500 V DC
Vor Spannungen über 1200 V AC/1500 V DC
warnt die Anzeige „OL" und eine akustische Signa-
lisierung. In diesem Fall muss die Prüfung sofort
abgebrochen werden!
Polarität anzeigen
Die Art der Spannung wird durch die Symbole „~"
und „–" dargestellt. Bei Gleichspannung: liegt Plus
an der mit „+" gekennzeichneten Prüfspitze mit
Anzeigeteil an, so erscheint kein Vorzeichen. Liegt
dort Minus an, so erscheint „–" vor dem angezeig-
ten Wert.
4.3 Phase und Drehfeldrichtung prüfen
Der METRAVOLT 12D+L ist mit zwei dreieckigen
LEDs ausgestattet, um Drehfeldrichtungsprüfun-
gen durchführen zu können. Diese Prüfungen
funktionieren bei Nennspannungen ab 165 V
(50 Hz) gegen Erde.
!

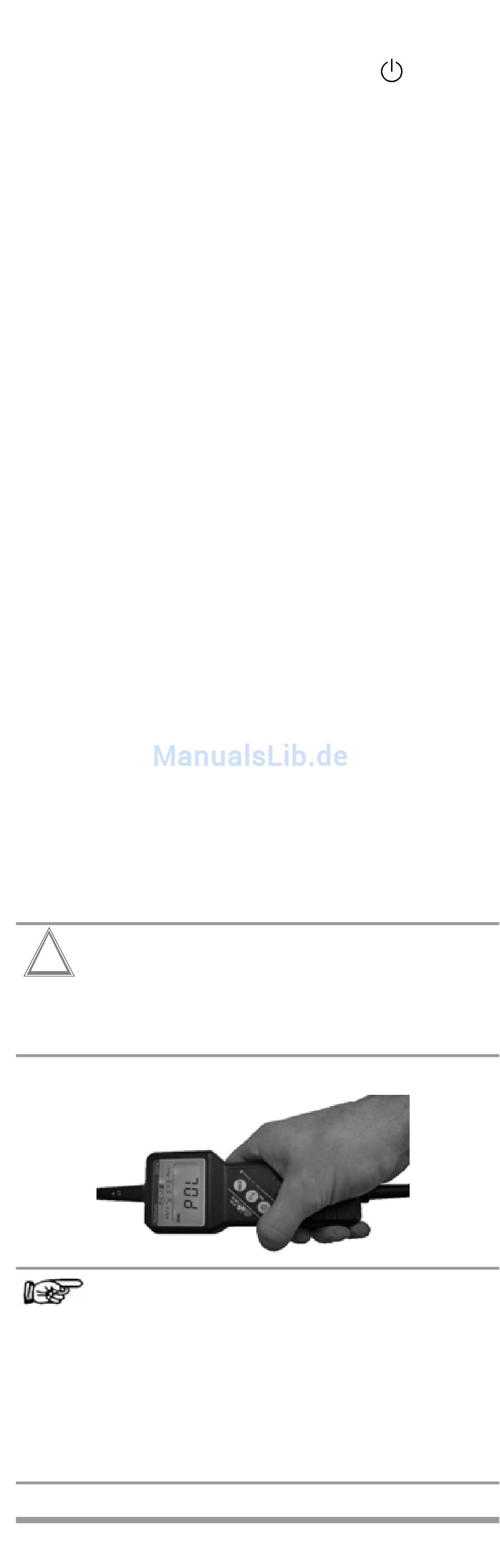

Achtung!
Bei diesen Prüfungen muss das Gerät an
der Handhabe des Geräteteils fest um-
fasst werden (siehe Bild).
Hinweis!
Es können isolierende Handschuhe
getragen werden.
Prüfungen können durch ungünstige
Standorte wie Holztrittleitern oder stark
isolierende Fußbodenbeläge und bei nicht
betriebsmäßig geerdeten Wechselspan-
nungssystemen beeinträchtigt werden.
GMC-I Messtechnik GmbH 7
