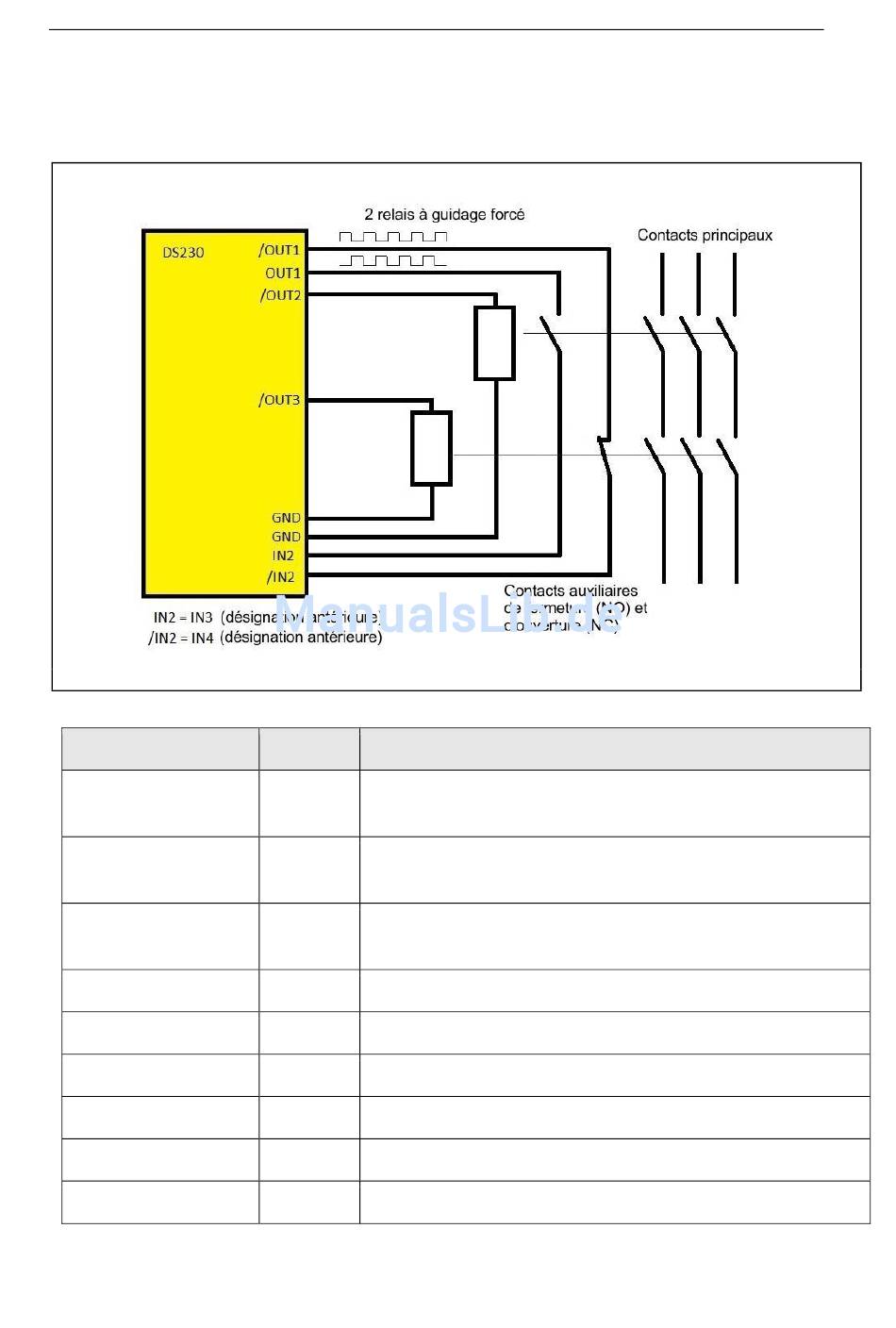

15.7 EDM au moyen de 2 relais, 2 sorties, 2 entrées (NO,
NC)
Paramètres
Switch Mode OUT1 9
Switch Mode OUT2 0
Switch Mode OUT3 0
Read Back OUT
IN2 Function
IN2 Config
/IN2 Function
/IN2 Config
Input Mode
o
Doc. n R60719
Réglage Remarques
OUT1 sert à la génération de l'horloge
OUT2 signale la survitesse
OUT3 signale la survitesse
2 Inversion (connexion par contacts NO, NC)
18 Sortie de fonction OUT2 (survitesse)
Sortie d'horloge OUT1 (connexion à X10/4)
12
19 Sortie de fonction OUT3 (survitesse)
Sortie d'horloge /OUT1 (connexion à X10/5)
13
2 4 entrées de contrôle simples à disposition libre
La fonction EDM
