Kübler Codix 136 Bedienungsanleitung

Bedienungsanleitung
LCD-Frequenzanzeige/Tachometer
C C O O D D I I X X 1 1 3 3 6 6

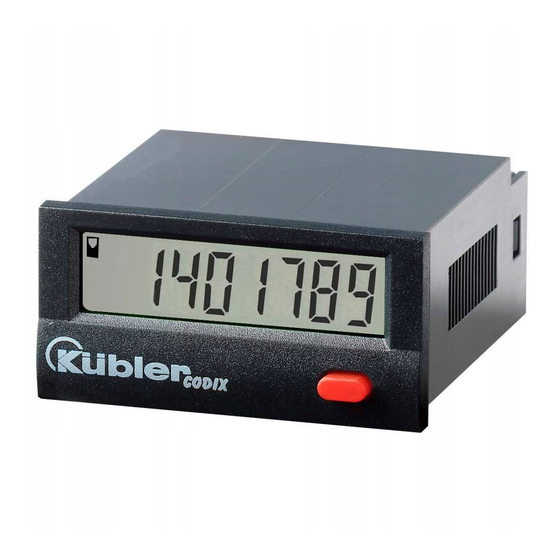

Die batteriebetriebene LCD-Frequenzanzeige/
Tachometer Codix 136 lässt sich in unterschiedlichsten
Applikationen einsetzen. Typische Anwendungen sind
z.B.: Tachometeranzeige, Durchflussmessung,
Typenübersicht
Type Betriebsart
6.136.012.8x0 Tacho
6.136.012.8x1
Tabelle 1
Allgemeine technische Daten:
Anzeige: LCD, 8-stellig, Ziffernhöhe 8 mm.
Anzeigebereich:
0 .. 99999999 mit Vornullenunterdrückung.
Anzeigeneinheit:
1 s
Max. Frequenz bei Impuls/Pausenfrequenz 1:1:
12 kHz
Min. Frequenz:
1 Hz
Anzeigerefresh:
1 s
Messprinzip:
Torzeitmessprinzip 1s,
d.h. innerhalb der Messzeit von 1 s werden
die ankommenden Impulse gezählt und auf
die Einheit 1/s umgerechnet
Genauigkeit:
< 0,05 %
Gehäuse: Schalttafelgehäuse 48 x 24 mm
nach DIN 43 700, RAL 7021
Schalttafelausschnitt:
+0,3 +0,6
22,2 x 45 mm
Einbautiefe:
ca. 48 mm
Produktionsmessung pro Zeit usw.
Die Ansteuerung erfolgt über potentialfreie Kontakte
oder Spannungsimpulse. Das Gerät zeigt die gemes-
sene Frequenz in der Einheit 1/s an.
Zähleingänge
INP A
00 ... 0,7 V DC NPN 07 kHz 00 ... 0,7 V DC
04 ... 30 V DC PNP 12 kHz 04 ... 30 V DC
Optionen:
Gewicht: ca. 50 g
Schutzart: IP65 frontseitig
Anschluss:
EMV:
Spannungsversorgung:
Arbeitstemperatur.
Betriebstemperatur:
Lagertemperatur:
Hintergrundbeleuchtung:
INP B
NPN
PNP
x = 5: ohne Hintergrundbeleuchtung
x = 6: mit Hintergrundbeleuchtung
Schraubklemme, RM 5.00, 8–polig
Nennquerschnitt: 4,0 mm 2 eindrahtig
2
2,5 mm feindrahtig
AWG 12
Anschlussdurchmesser:
0,4 ... 2,3 mm eindrahtig
AWG 28-12
Störabstrahlung EN55011 Klasse B
Störfestigkeit EN 61000-6-2
fest eingebaute Lithium-Batterie
(ca. 8 Jahre bei 20 °C)
–10 ... +55 °C, rel. Luftfeuchte < 85 %,
nicht kondensierend
–10 ... +60 °C
–20 ... +70 °C
externe Spannungsversorgung
(24 V DC ±20 %, 50 mA)
30 Hz
